كابل خارجي

يتم وضع الألياف في أنبوب مركزي فضفاض مصنوع من البلاستيك عالي المعامل ومملوء بهلام الأنبوب. ثم يتم تضمين اثنين من FRP المتوازي. وأخيراً يتم بثق سترة PE.


● تصميم الشكل 8، سهل التركيب الجوي ذاتي الدعم، مما يقلل من تكاليف التركيب
● حجم صغير، خفيف الوزن وناعم، سهل التركيب
● أنبوب سائب مقاوم للتحلل المائي
● هلام الأنبوب يضمن الحماية الحرجة للألياف
● شريط فولاذي مموج (CST) يعزز مقاومة الرطوبة

يشتمل الكابل البصري المسقط ذاتي الدعم على ألياف (ألياف) ضوئية مركزية مع سلكين فولاذيين متوازيين كأعضاء قوة موضوعة على كلا الجانبين، وعضو قوة إضافي (سلك فولاذي). وأخيرًا يتم بثق سترة LSZH للخارج.

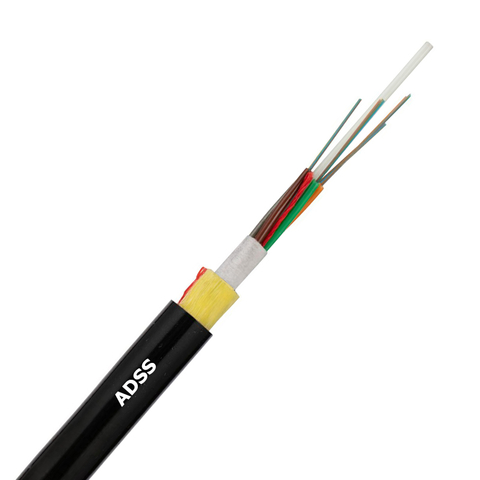

كابل الألياف الضوئية الجوي ADSS هو نوع من الكابلات الضوئية المدمجة المصنوعة عن طريق لف حزمة الألياف الضوئية على عضو القوة المركزية، بعد العزل ومقاومة الماء والتعزيز والغلاف وإجراءات الحماية الأخرى. يتم تثبيت كابل ADSS بشكل أساسي على خط الطاقة الموجود بجهد 220 كيلو فولت أو خط الطاقة الأقل. تصميم الطبقة أو الأنبوب المركزي. يتم استخدام خيوط Ar وسطًا كعنصر قوة لتعزيز خصائص الشد والإجهاد. يمكن تقسيم الغلاف الخارجي إلى PE ومقاومة التتبع PE لتتوافق مع إمكانات الفضاء الأقل من 12 كيلو فولت والأكثر من ذلك.
يتم وضع الألياف في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل ومملوء بالهلام. تقطعت السبل بالأنابيب (والحشوات) حول عضو القوة غير المعدنية لتشكيل قلب الكابل. قلب الكابل مملوء بمركب مانع للماء ويتم بثق الغلاف الداخلي PE. ثم يتم تغليف خيوط الأراميد حول الغلاف الداخلي لتعزيزها. وأخيرا، يتم الانتهاء من الغلاف الخارجي PE أو AT.

يتم وضع الألياف في أنبوب مركزي مصنوع من البلاستيك عالي المعامل ومملوء بهلام الأنبوب. الأنبوب مصفح بخيوط الأراميد وخيوط مانعة للماء. ثم يتم تعزيز الشريط الفولاذي المموج (CST) حول الأنبوب. وأخيراً يتم بثق سترة LSZH.
