GYFTY53 강철 테이프 기갑 비금속 강도 부재 직접 매장 광섬유 케이블

GYFTY53 강철 테이프 기갑 비금속 강도 부재 직접 매장 광섬유 케이블

모델	GYFTY53
섬유 개수	2코어 - 288코어
구조	좌초된 느슨한 튜브
CSM(중앙 강도 멤버)	FRP(유리섬유강화플라스틱)
방습	케이블 충진재 또는 방수 테이프
이너 자켓	체육
갑옷	골판지 강철 테이프(CST)
아우터 재킷	체육
작동/보관 온도	-40℃~70℃
애플리케이션	지하직접매설
드럼 길이	2km, 3km, 4km 또는 맞춤형

제품 개요:

GYFTY53은 특징으로 하는 실외 통신 광섬유 케이블입니다. 비금속 강도 부재, 느슨한 튜브 연선 및 충진 구조, 이중 폴리에틸렌(PE) 결합 피복 및 골판지 강철 테이프 외장을 .

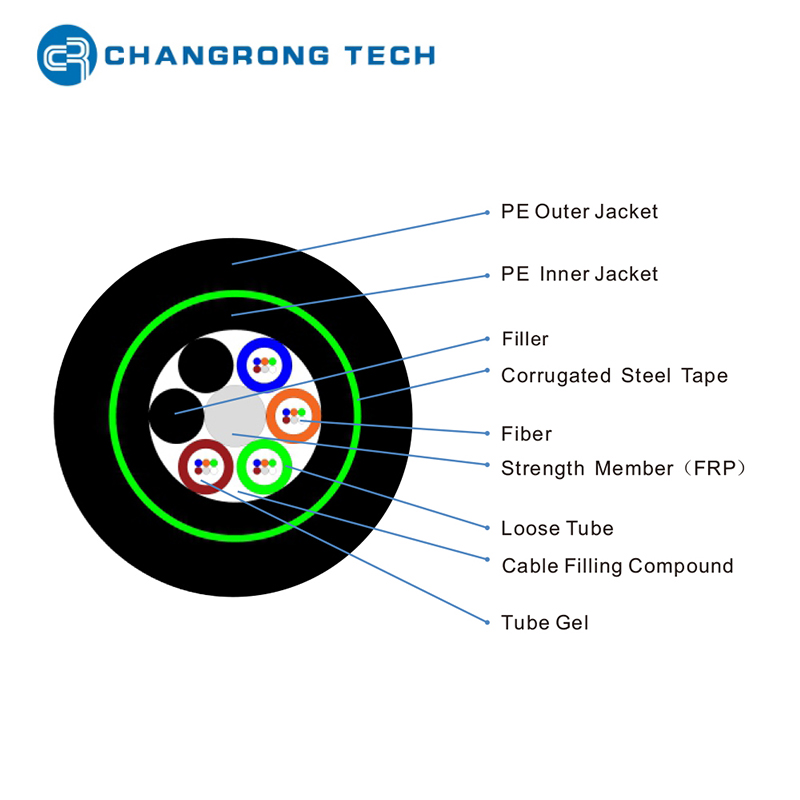

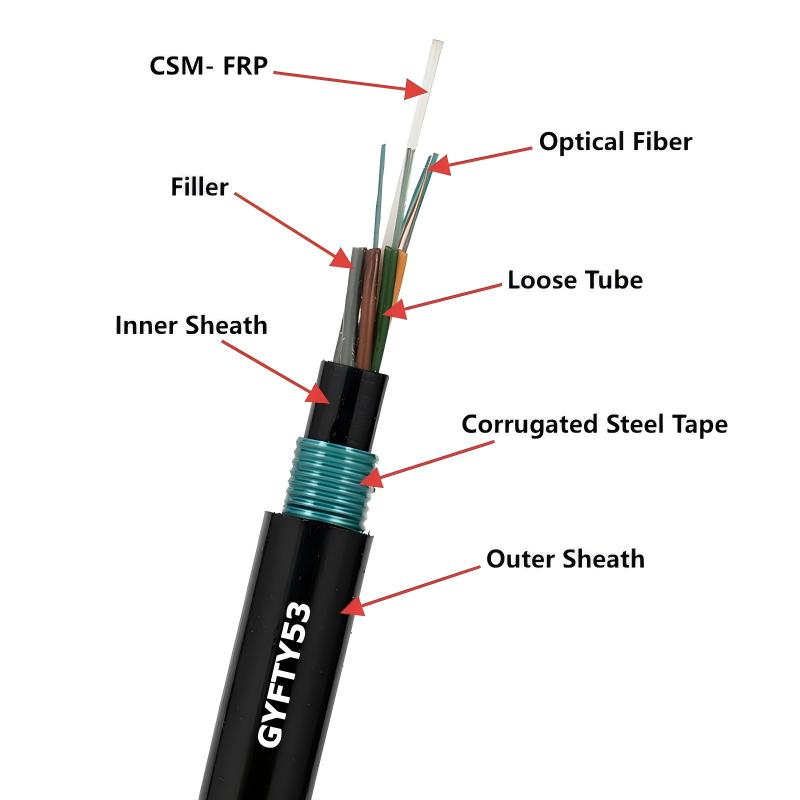

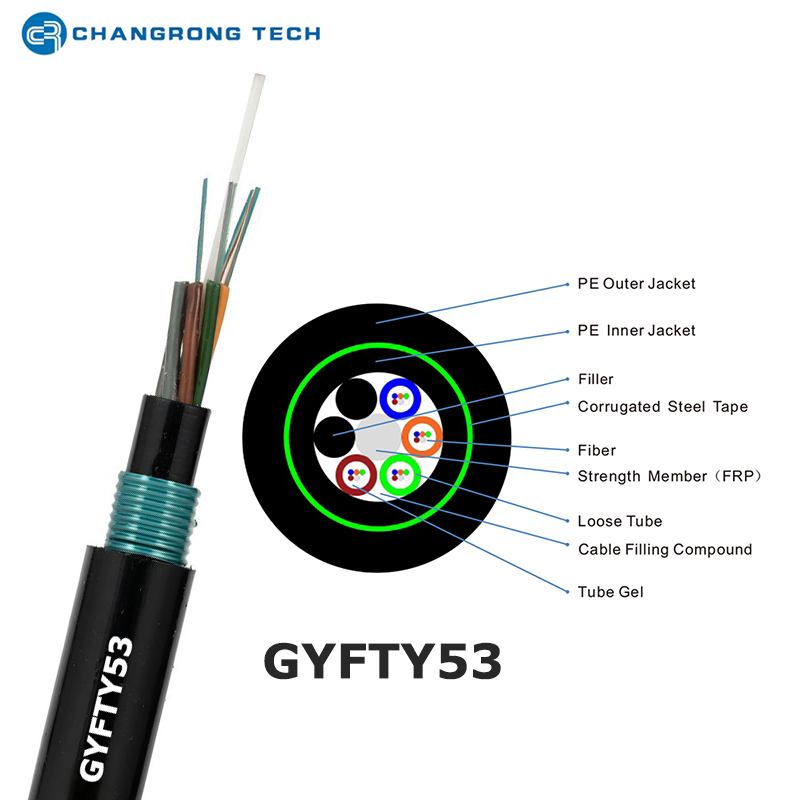

GYFTY53 직접 매장 기갑 광섬유 케이블의 상세 구조:

GYFTY53 케이블 구조는 내부 광섬유에서 외부 재킷까지 '계층 보호' 설계를 따르며 신호 무결성과 환경 저항을 모두 보장합니다.

층	구성요소 이름	재료 및 사양	기능
1.	광섬유 코어	단일 모드(예: G.652D, G.657A1) 또는 다중 모드(예: OM3, OM4) 광섬유;	낮은 감쇠 및 높은 대역폭으로 광 신호를 전송합니다.
2.	느슨한 튜브	폴리부틸렌 테레프탈레이트(PBT)로 만들어졌습니다. 각 튜브는 2-12개의 섬유를 캡슐화하고 내부에는 수분 차단 젤이 채워져 있습니다.	느슨한 구조로 인해 섬유가 튜브 내에서 자유롭게 움직일 수 있어 온도 변화나 외부 응력으로 인한 미세 굽힘 손실이 줄어듭니다.
3.	중앙 강도 회원	섬유 강화 플라스틱(FRP) 로드	금속 구성 요소를 도입하지 않고도 코어 인장 및 압축 강도를 제공합니다(번개로 인한 손상 방지).
4.	케이블 코어 연선 및 충전	여러 개의 느슨한 튜브와 고강도 필러 로프(폴리프로필렌으로 제작)가 중앙 FRP 로드 주위에 원형 배열로 감겨 있습니다. 케이블 코어를 감싸는 방수 실/테이프	케이블 코어 안정성을 보장합니다. 케이블 길이에 따른 물 차단(종방향 물 차단)
5.	이너 자켓	폴리에틸렌(PE) 외장	케이블 코어 바로 위로 돌출되어 있습니다. 습기와 기계적 손상에 대한 첫 번째 장벽 역할을 하여 내부 케이블 코어의 무결성을 보장하고 후속 장갑층을 위한 매끄러운 기반을 준비합니다.
6.	갑옷 레이어	골판지 강철 테이프	측면 압력(예: 토양 압축, 지면 위의 무거운 하중)에 저항합니다. 설치류에 물리는 것을 방지
7.	아우터 재킷	폴리에틸렌(PE) 외장	장갑 레이어 위로 돌출된 가장 바깥쪽 레이어입니다. 탁월한 UV 저항성, 내마모성 및 화학적 부식 저항성(토양의 산, 알칼리 및 유기 용제에 대한 저항성)이 특징입니다. 또한 시공 중 설치류 물림 및 기계적 긁힘에 대한 추가 보호 기능을 제공합니다.

GYFTY53 지하 직접 매립 광섬유 케이블의 특징:

(1) 우수한 방수 및 습기 저항

• 수분 차단 젤로 채워진 느슨한 튜브는 수분이 섬유 표면에 침투하는 것을 방지합니다.

• 케이블 코어 블록의 수분 차단 화합물이 세로 방향으로 물이 누출됩니다.

• 양면 라미네이트 스틸 테이프와 PE 피복이 견고한 수분 장벽을 형성합니다. 이를 통해 물에 잠긴 토양이나 습도가 높은 지역에서도 케이블의 기능이 유지됩니다.




(2) 우수한 기계적 성능

• 인장강도 : 중앙 FRP 로드를 사용하여 케이블이 최대 3000N의 단기 인장력과 1000N의 장기 인장력을 견딜 수 있어 매설 공사 시 당김에 적합합니다.

• 측면 압력 저항 : 주름진 강철 테이프 외장 층은 3000N/100mm의 측면 압력을 견딜 수 있어 토양 압축이나 매몰 경로 위의 무거운 하중으로 인한 케이블 변형이나 섬유 손상을 방지합니다.

• 굽힘 유연성 : 느슨한 튜브 구조와 비금속 보강으로 인해 케이블 직경의 12.5배의 정적 굽힘 반경과 케이블 직경의 25배의 동적 굽힘 반경이 가능합니다. 이는 좁은 공간이나 곡선 경로를 따라 설치하는 것을 용이하게 합니다.

• 설치류 및 동물 저항 : 강철 테이프 갑옷은 설치류(예: 두더지, 쥐) 또는 굴을 파는 동물이 갉아먹는 것을 방지할 만큼 충분히 단단합니다. 이는 시골이나 교외 지역의 지하 케이블에 필수적인 기능입니다.




(3) 번개 및 내식성

• 낙뢰 보호: 비금속 강도 부재는 '피뢰침' 형성을 방지하여 뇌우가 발생하기 쉬운 지역(예: 산악 지역, 개방된 들판)에서 낙뢰로 인한 케이블 손상이나 신호 중단의 위험을 크게 줄입니다.

• 부식 저항성: 양면 라미네이트 강철 테이프(PE 코팅으로 토양과 분리됨)와 MDPE 외부 피복은 산성/알칼리성 토양, 염수 분무(해안 지역) 및 화학 오염 물질로 인한 부식을 방지하여 장기적인 신뢰성을 보장합니다.




(4) 넓은 온도 적응성

• 케이블은 -40℃ ~ +70℃의 온도 범위에서 안정적으로 작동합니다. 소재의 팽창/수축으로 인한 성능 저하 없이 극심한 추위(예: 북부 겨울)와 고온(예: 남부 여름)을 견딜 수 있습니다.



(5) 긴 수명

• 원자재(고품질 FRP, PBT, PE) 및 제조 공정(정밀 압출, 균일한 외장)에 대한 엄격한 제어를 통해 케이블의 설계 서비스 수명이 25년으로 보장되어 네트워크 운영자의 장기 유지 관리 및 교체 비용이 절감됩니다.

신청:

GYFTY53 케이블은 주로 직접 매립용으로 설계되었으며 특히 높은 신뢰성과 환경 적응성이 필요한 시나리오에서 통신, 광대역 액세스 및 산업용 통신 네트워크에 널리 사용됩니다.

(1) 장거리 통신 백본

• 이는 지상 공간(예: 농지, 사막 또는 산악 지역)을 점유하지 않기 위해 직접 매설이 필요한 장거리 광섬유 네트워크(예: 도시 간 또는 지방 통신 회선)에 사용됩니다. 낮은 신호 감쇠와 안정적인 기계적 성능으로 장거리(수십~수백 킬로미터) 고속 데이터 전송이 보장됩니다.

(2) 사무실 간 통신 연결

• 도시 또는 교외 지역의 통신 사무실, 데이터 센터 또는 기지국을 연결합니다. 직접 매설하면 값비싼 파이프라인 건설이 필요하지 않아 프로젝트 비용이 절감되는 동시에 핵심 네트워크 노드 간의 안정적인 통신이 보장됩니다.




(3) 낙뢰위험지역

• 산악 지역, 평지, 농촌 지역 등 낙뢰 활동이 많은 지역에 설치하는 데 적합합니다. 비금속 구조는 낙뢰로 인한 손상을 제거하여 시골 광대역, 비상 통신 또는 전력망 통신(번개가 주요 위험인 경우)에 대한 중단 없는 서비스를 보장합니다.

(4) 도시 및 교외 광대역 접속

• 중앙 사무실을 주거 지역이나 상업 지역에 연결하기 위해 '라스트 마일' 광대역 네트워크(예: Fiber-to-the-Home, FTTH)에 사용됩니다. 도로나 녹지 공간에 직접 매설하면 기존 인프라(예: 도로, 건물)에 지장을 주지 않고 5G, 4K 비디오 스트리밍, 클라우드 컴퓨팅과 같은 고대역폭 서비스를 지원합니다.

(5) 산업 및 특수 환경

산업 단지, 광산 지역 또는 해안 지역에 적용됩니다.

• 산업단지: 기계적 진동과 화학적 부식을 방지하여 산업 제어 시스템과 모니터링 장치를 연결합니다.

• 해안 지역: 부식 방지 외피와 강철 테이프는 염수 분무를 견딜 수 있어 해안 통신 네트워크에 적합합니다.

• 광산 지역: 무거운 하중과 습기를 견디며 광산 지역과 통제 센터 간의 통신을 지원합니다.
