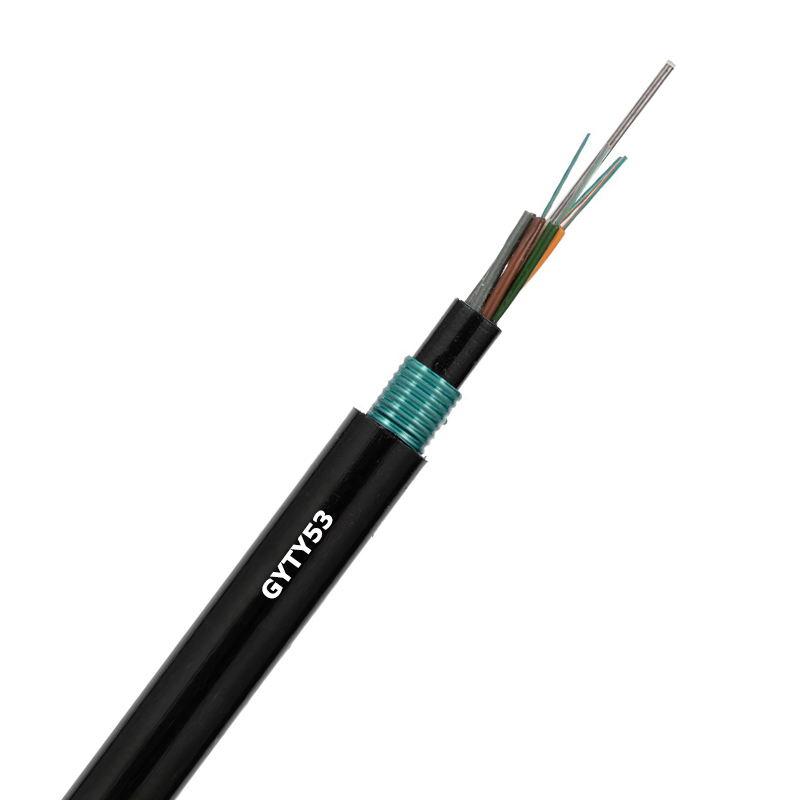

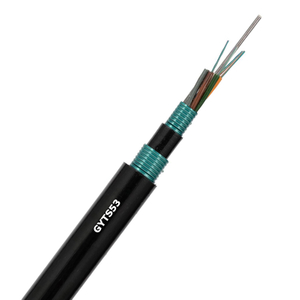

GYTY53 كابلات الألياف الضوئية المدرعة بشريط فولاذي مزدوج مدفونة مباشرة في الهواء الطلق
| نموذج | جيتي53 |
| عدد الألياف | 2 كور - 288 كور |
| بناء | أنبوب فضفاض الذين تقطعت بهم السبل |
| عضو القوة المركزية (CSM) | أسلاك الفولاذ |
| مقاوم للرطوبة | مركب تعبئة الكابل أو شريط مانع للماء |
| سترة داخلية |
بي |
| درع | الشريط الفولاذي المموج (CST) |
| سترة خارجية | بي |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 70 درجة مئوية |
| طلب | Iaying مدفونة مباشرة تحت الأرض |
| طول الطبل | 2 كم، 3 كم، 4 كم أو حسب الطلب |
نظرة عامة على المنتج:
GYTY53 عبارة عن كابل ألياف بصرية خارجي عالي التحمل مصمم خصيصًا للدفن المباشر في البيئات القاسية تحت الأرض. فهو يدمج طبقات حماية متعددة وهيكل مدرع من الشريط الفولاذي لمقاومة الأضرار الميكانيكية الخارجية، والرطوبة، والتآكل، وضغط التربة - مما يجعله حلاً أساسيًا لشبكات الاتصالات الضوئية بعيدة المدى وتحت الأرض.

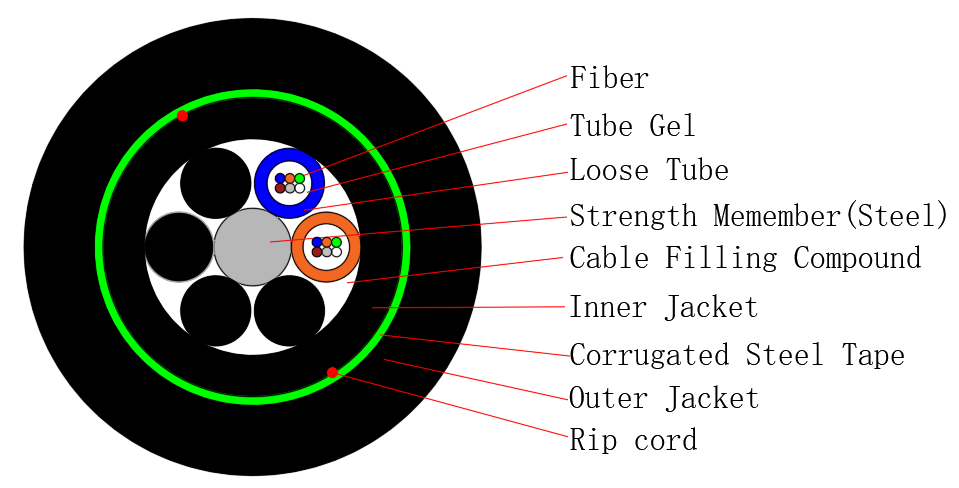

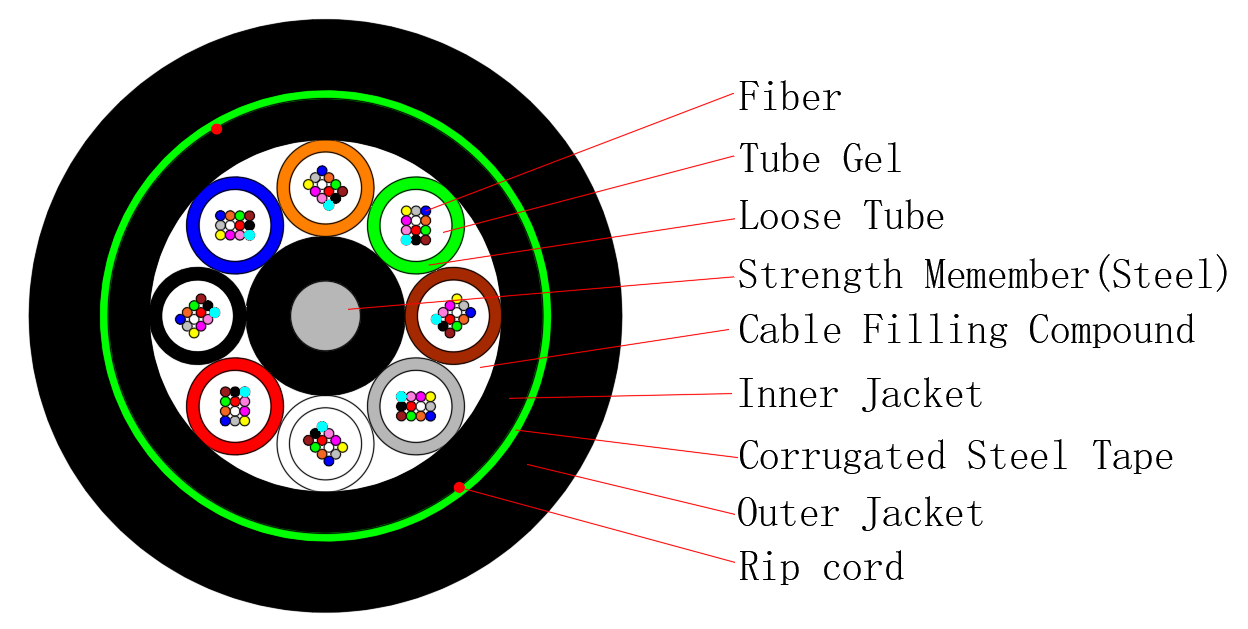

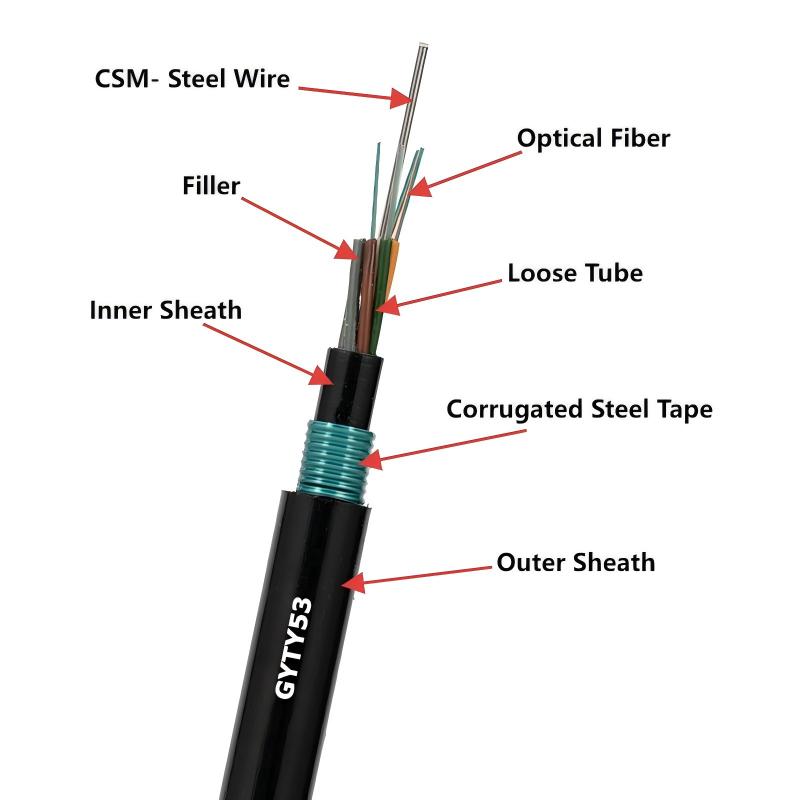

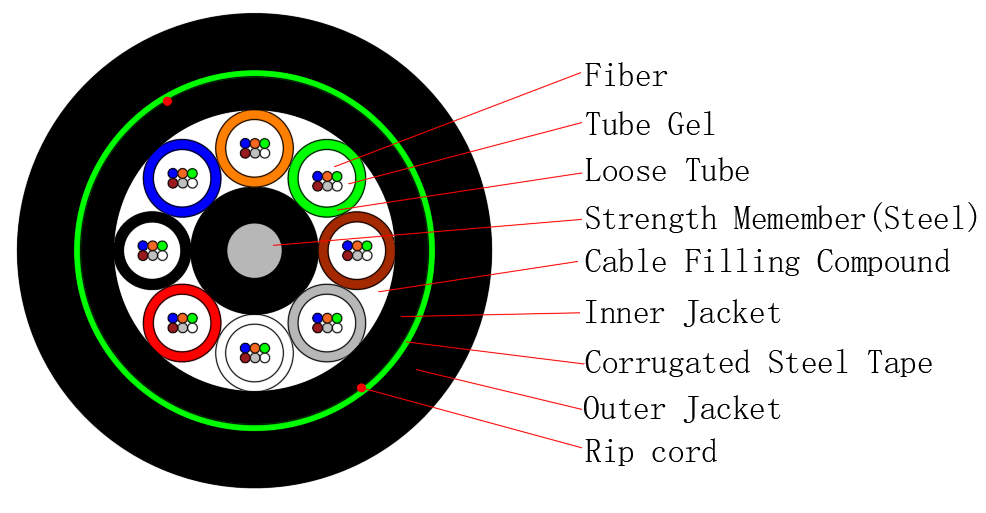

الهيكل التفصيلي لكابل الألياف الضوئية المدرع للدفن المباشر GYTY53:
يتبع هيكل كابل GYTY53 تصميم 'الحماية ذات الطبقات'، من الألياف الضوئية الداخلية إلى الغلاف الخارجي، مما يضمن سلامة الإشارة والمقاومة البيئية.
| طبقة لا. | اسم المكون | المواد والمواصفات | وظيفة |
| 1 | جوهر الألياف الضوئية | ألياف أحادية الوضع (على سبيل المثال، G.652D، G.657A1) أو ألياف متعددة الأوضاع (على سبيل المثال، OM3، OM4)؛ | نقل الإشارات الضوئية |
| 2 | أنبوب فضفاض |
أنبوب PBT فضفاض مملوء بهلام مانع للماء متغير الانسيابية | يعزل الألياف عن الإجهاد الخارجي والرطوبة |
| 3 | عضو القوة المركزية | سلك فولاذي عالي الشد (مجلفن) أو FRP (بلاستيك مقوى بالألياف) | تحمل التوتر المحوري (على سبيل المثال، أثناء التمديد)؛ منع تمديد/تشوه الكابل |
| 4 | تجديل وتعبئة قلب الكابل | أنابيب فضفاضة تقطعت بهم السبل حول عضو القوة المركزية؛ خيط/شريط مانع للماء ملفوف حول قلب الكابل | ضمان استقرار الكابل الأساسي؛ حجب الماء على طول الكابل (حجب الماء الطولي) |
| 5 | طبقة الدروع |
الشريط الصلب المموج | مقاومة الضغط الجانبي (مثل ضغط التربة والأحمال الثقيلة فوق سطح الأرض)؛ منع لدغات القوارض |
| 6 | جاكيتات مزدوجة | سترة PE داخلية + سترة PE خارجية | عزل الدروع عن التربة (منع الصدأ)؛ مقاومة الشيخوخة فوق البنفسجية (إذا تعرضت مؤقتًا)؛ مقاومة التآكل الكيميائي (مثل التربة الحمضية/القلوية) |

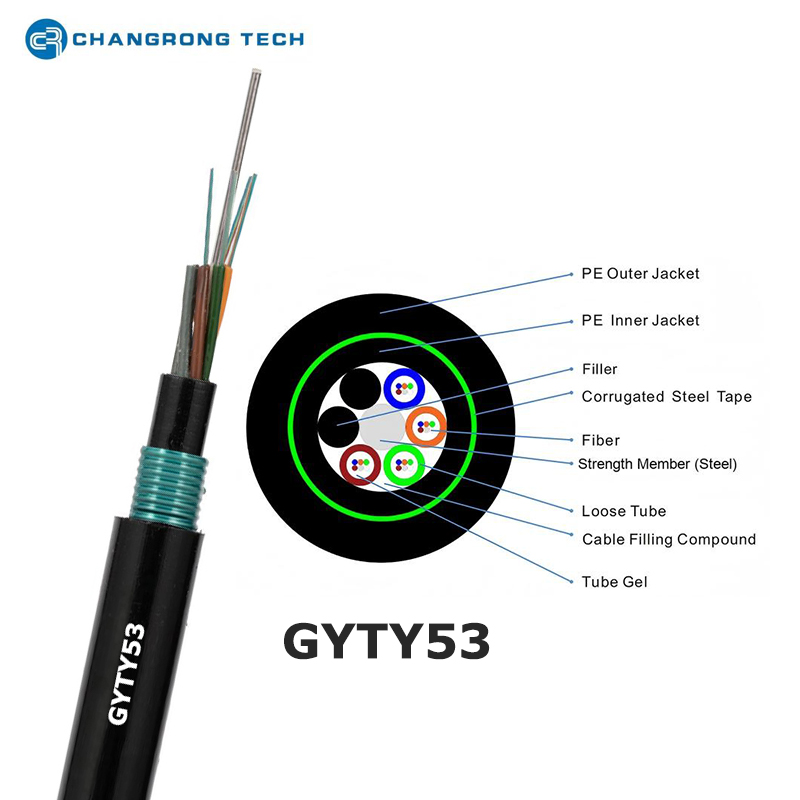

كابل GYTY53

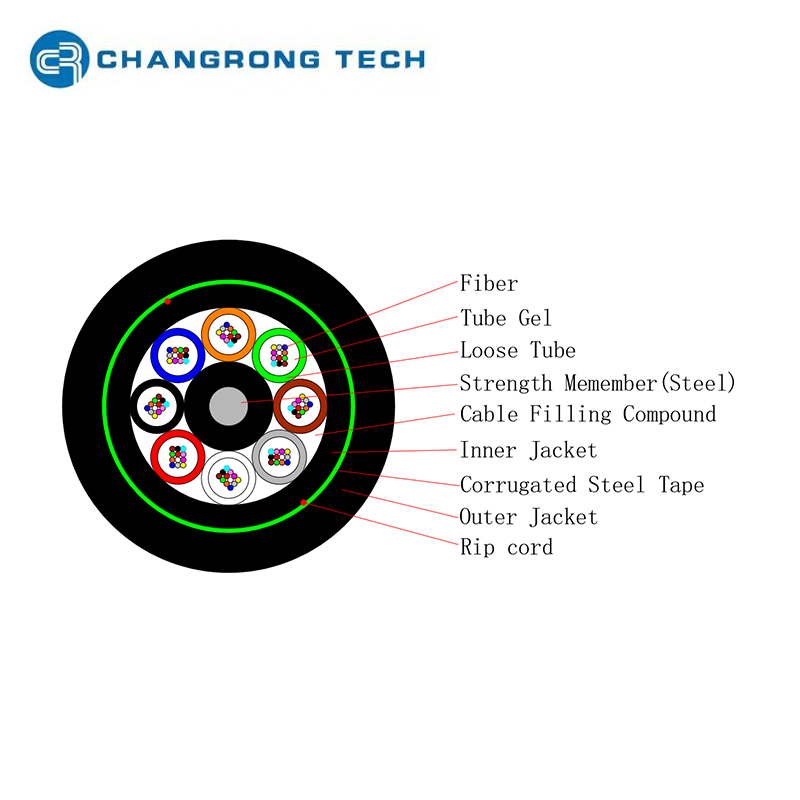

GYTY53-96 كور
مميزات كابل الألياف الضوئية المدفون مباشرة تحت الأرض GYTY53:
(1) مقاومة بيئية ممتازة
أداء مقاوم للماء : يحقق 'حجب الماء بالكامل' من خلال ثلاث طبقات: جل أنبوبي فضفاض (حجب الماء الشعاعي)، وخيط/شريط يحجب الماء (حجب الماء الطولي)، وسترات من البولي إيثيلين غير منفذة. يمكن أن يتحمل الغمر طويل الأمد في المياه الجوفية أو الفيضانات المؤقتة.
مقاومة التآكل : سترات PE مزدوجة وشريط فولاذي مجلفن تقاوم التآكل الناتج عن التربة الحمضية/القلوية، والمياه المالحة (مناسبة للمناطق الساحلية)، والمواد الكيميائية الموجودة تحت الأرض (على سبيل المثال، تسرب الأسمدة في الأراضي الزراعية).
مقاومة التقادم: تتم إضافة سترة PE الخارجية مع إضافات مضادة للأشعة فوق البنفسجية، مما يتيح التعرض على المدى القصير (على سبيل المثال، أثناء البناء) دون تدهور الأداء؛ يصل عمر الخدمة إلى 20-30 عامًا في الظروف العادية تحت الأرض.
(2) حماية ميكانيكية قوية
مقاومة الضغط الجانبي : يمكن للدرع الشريطي الفولاذي أن يتحمل الضغط الجانبي الذي يصل إلى 10 كيلو نيوتن/100 مم (أي ما يعادل ضغط مركبة بوزن 10 أطنان تمر فوقها)، مما يؤدي إلى تجنب تلف قلب الكابل نتيجة لضغط التربة أو الأحمال الثقيلة.
مقاومة الشد : عضو القوة المركزية (على سبيل المثال، الأسلاك الفولاذية المجلفنة) يدعم قوة الشد حتى 15-30 كيلو نيوتن، مما يلبي متطلبات الجر الميكانيكي أثناء الدفن المباشر لمسافات طويلة (على سبيل المثال، 100-500 متر لكل قسم).
مقاومة القوارض والحيوانات : الدرع الشريطي الفولاذي قوي بدرجة كافية لمنع عض القوارض (مثل حيوانات الخلد والفئران) أو الحيوانات التي تختبئ - وهي ميزة أساسية للكابلات تحت الأرض في المناطق الريفية أو الضواحي.
(3) نقل إشارة مستقرة
يقوم هيكل الأنبوب السائب بعزل الألياف الضوئية عن الضغط الميكانيكي الخارجي (التمدد والانحناء)، مما يضمن بقاء معامل التوهين للألياف (على سبيل المثال، .360.36 ديسيبل/كم عند 1310 نانومتر للألياف G.652D) مستقرًا على مدار التشغيل طويل الأمد.
يسمح الحد الأدنى لنصف قطر الانحناء للكابل (الثابت: 10×قطر الكابل؛ الديناميكي: 20×قطر الكابل) بوضع مرن حول العوائق (على سبيل المثال، الأنابيب تحت الأرض) دون إتلاف الألياف.
(4) فعالة من حيث التكلفة وسهلة البناء
تصميم الدفن المباشر يلغي الحاجة إلى أنابيب حماية باهظة الثمن (على سبيل المثال، أنابيب PVC أو HDPE)، مما يقلل التكاليف الهندسية بنسبة 30-50% مقارنة بحلول 'الكابلات + الأنابيب'.
خفيف الوزن (مقارنة بالكابلات المدرعة المزدوجة مثل GYTA53) ومرن، ومناسب للتركيب اليدوي أو الميكانيكي في مختلف التضاريس (الأرض المسطحة والتلال والأراضي الزراعية).
التطبيقات:
يتم نشرها ككابلات أساسية تحت الأرض بين مبادلات الاتصالات (على سبيل المثال، توصيل المبادلات على مستوى البلدية إلى مستوى المقاطعة) أو ككابلات وصول لـ 'الألياف إلى المنزل (FTTH)' في المناطق السكنية (مدفونة تحت الطرق أو الأحزمة الخضراء للاتصال بصناديق التوزيع).
مدفونة في الأراضي الزراعية أو البساتين أو المناطق الجبلية لتوفير الوصول إلى النطاق العريض للأسر الريفية. يقاوم الأضرار الناجمة عن الآلات الزراعية (مثل الجرارات) وقضم القوارض، ويتكيف مع البيئات الريفية القاسية.
تقع في المناطق الصناعية (مدفونة تحت طرق المصانع) لربط ورش الإنتاج وأنظمة المراقبة ومراكز البيانات؛ مقاومة للتآكل الكيميائي من مياه الصرف الصناعي.
يستخدم في المناطق الساحلية (المدفونة في التربة المتأثرة بالمياه المالحة) للمراقبة البحرية أو شبكات اتصالات المدن الساحلية، مع أداء مضاد للتآكل الملحي.
تم دمجها في مشاريع البناء البلدية (على سبيل المثال، توسيع الطرق وبناء مترو الأنفاق) ككابلات ضوئية تحت الأرض للتحكم في إشارات المرور ومراقبة الأمن العام ونقل بيانات المدينة الذكية.
1. معلمة الهيكل
| نموذج | جيتي53 | ||||||||
| نوع الألياف | G652D G655 G657 50/125 62.5/125 | ||||||||
| عدد الألياف | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120الأنبوب السائب الذي تقطعت به السبل في الهواللبيع، ابحث عن تفاصيل حول مصنعي الأنبوب السائب الذين تقطعت بهم السبل في الهواء الطلق والموردين وتاجر الجملة - CROFC. | 122-144 | 146-216 | 218-288 |
| الأعلى. ألياف لكل أنبوب | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| الوحدات (الأنابيب أو الحشو) | 6 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| قطر الكابل (مم) | 12.1 | 12.1 | 12.4 | 12.6 | 14.0 | 15.4 | 16.6 | 16.8 | 18.7 |
| وزن الكابل (كجم/كم) | 153 | 153 | 156 | 167 | 202 | 234 | 267 | 271 | 333 |
| الشد (ن) | المدى الطويل/القصير: 1000/3000 | ||||||||
| سحق (ن / 100 مم) | المدى الطويل/القصير: 1000/3000 | ||||||||
| دقيقة. نصف قطر الانحناء (مم) | ثابت/ديناميكي: 12.5D/25D | ||||||||
| درجة الحرارة (°C) | التخزين/التشغيل:-40 درجة مئوية ~ 70 درجة مئوية | ||||||||
2. معلمة الألياف G.652.D (بعد الكابل)
غرض |
صفات |
وحدة |
قيمة |
|
هندسي |
قطر الكسوة |
ميكرومتر |
125.0±1.0 |
|
الكسوة غير الدائرية |
% |
.01.0 |
||
خطأ في تركيز الكسوة الأساسية |
ميكرومتر |
.60.6 |
||
عدم الدائرية الأساسية |
% |
≥12 |
||
قطر الطلاء |
ميكرومتر |
245 ± 10.0 |
||
خطأ في تركيز الطلاء والكسوة |
ميكرومتر |
≥12 |
||
شعاع الضفيرة |
م |
≥4 |
||
التوهين |
منحدر التشتت الصفري S0 |
ملاحظة/nm²كم |
.0.092 |
|
توهين 1625 نانومتر |
ديسيبل / كم |
.30.30 |
||
توهين 1383+/-3 نانومتر |
ديسيبل / كم |
.30.36 |
||
توهين 1310 نانومتر |
ديسيبل / كم |
.30.36 |
||
توهين 1550 نانومتر |
ديسيبل / كم |
.20.22 |
||
انقطاع النقطة (1310 نانومتر و1550 نانومتر) |
ديسيبل |
.050.05 |
||
التوهين عند 1285 نانومتر ~ 1330 نانومتر مقارنة بـ 1310 نانومتر |
ديسيبل |
.030.03 |
||
التوهين عند 1485 نانومتر ~ 1580 نانومتر مقارنة بـ 1550 نانومتر |
ديسيبل |
.030.03 |
||
الطول الموجي للتشتت صفر π0 |
نانومتر |
1300 0≥ ≥1324 |
||
تشتت |
تشتت 1285 ~ 1339 نانومتر |
ملاحظة/نانومتر/كم |
.53.5 |
|
تشتت 1271 ~ 1360 نانومتر |
ملاحظة/نانومتر/كم |
.35.3 |
||
تشتت 1550 نانومتر |
ملاحظة/نانومتر/كم |
13.3 ~ 18.6 |
||
القيمة الاسمية MFD (1310 نانومتر) |
ميكرومتر |
8.6-9.5 |
||
التسامح MFD |
ميكرومتر |
±0.4 |
||
الانحناء |
الطول الموجي لقطع الكابل lectcc |
نانومتر |
≥1260 |
|
التوهين المستحث بالانحناء الكلي 1550 نانومتر (100 دورة بقطر 60 مم) |
ديسيبل |
.50.5 |
||
بي إم دي |
س |
0.01% |
||
الحد الأقصى من الألياف الفردية |
ملاحظة/√كم |
0.2 |
||
م |
20 كابل |
|||
3. تحديد اللون للألياف والأنبوب
لا. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
لون |
أزرق |
البرتقالي |
أخضر |
بني |
لائحة |
أبيض |
أحمر |
أسود |
أصفر |
البنفسجي |
لون القرنفل |
أكوا |
طول البكرة :
عادة 2 كم، 3 كم، 4 كم، 5 كم (حسب طلبك)
خيارات الطبل : طبل خشبي مدخن، طبل خشبي مقوى بالفولاذ، طبل من الخشب الرقائقي.
وضع علامات على الكابلات والطبل وفقًا لمتطلبات العميل.
