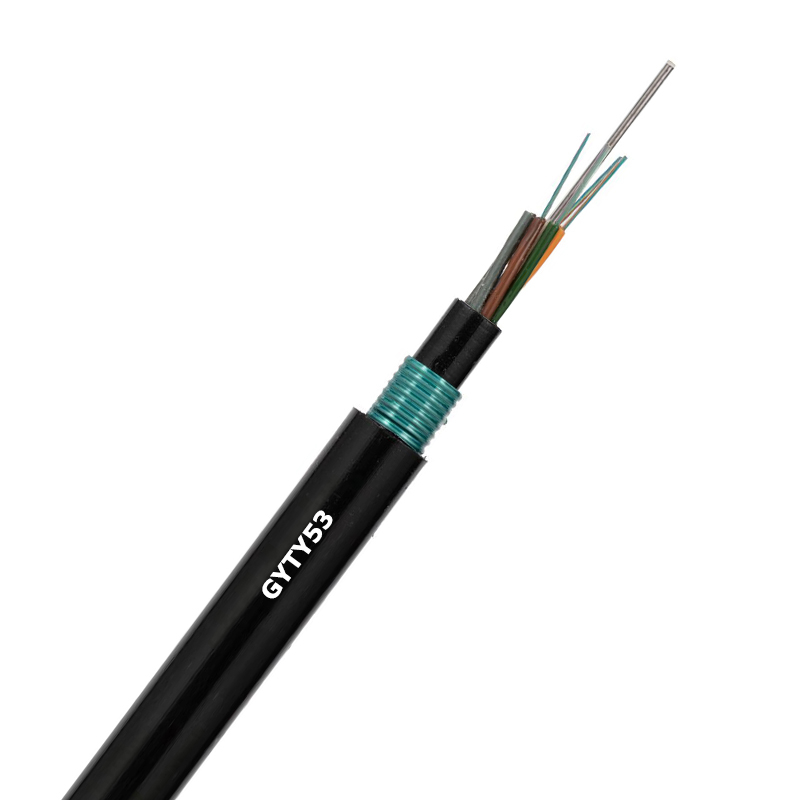

Câble à fibre optique enterré directement à double veste à armure simple GYTY53

Câble à fibre optique enterré direct extérieur de doubles vestes blindées de bande en acier GYTY53

Modèle	GYTY53
Nombre de fibres	2 cœurs - 288 cœurs
Structure	Tube lâche échoué
Membre de force centrale (CSM)	Fil d'acier
Résistant à l'humidité	Composé de remplissage de câble ou ruban bloquant l'eau
Veste intérieure	PE
Armure	Ruban d'acier ondulé (CST)
Veste extérieure	PE
Température de fonctionnement	-40 ℃ ~ 70 ℃
Application	Pose enterrée directe souterraine
Longueur du tambour	2 km, 3 km, 4 km ou personnalisé

Présentation du produit :

GYTY53 est un câble à fibre optique extérieur robuste spécialement conçu pour un enfouissement direct dans des environnements souterrains difficiles. Il intègre plusieurs couches de protection et une structure de blindage en ruban d'acier pour résister aux dommages mécaniques externes, à l'humidité, à la corrosion et à la pression du sol, ce qui en fait une solution de base pour les réseaux de communication optiques souterrains longue distance.

Structure détaillée du câble à fibre optique blindé à enterrement direct GYTY53 :

La structure du câble GYTY53 suit une conception de « protection en couches », de la fibre optique interne à la gaine extérieure, garantissant à la fois l'intégrité du signal et la résistance à l'environnement.

Couche no.	Nom du composant	Matériel et spécifications	Fonction
1	Noyau de fibre optique	Fibre monomode (par exemple, G.652D, G.657A1) ou multimode (par exemple, OM3, OM4) ;	Transmettre des signaux optiques
2	Tube lâche	Tube libre PBT rempli de gel thixotrope bloquant l'eau	Isole la fibre du stress externe et de l'humidité
3	Membre de la force centrale	Fil d'acier à haute résistance (galvanisé) ou FRP (plastique renforcé de fibres)	Supporter la tension axiale (par exemple lors de la pose) ; empêcher l'étirement/la déformation du câble
4	Toronnage et remplissage de câbles	Tubes lâches échoués autour de l'élément de renfort central ; fil/ruban bloquant l'eau enroulé autour de l'âme du câble	Assurer la stabilité du noyau du câble ; bloquer l'eau sur toute la longueur du câble (blocage de l'eau longitudinal)
5	Couche d'armure	Ruban en acier ondulé	Résister à la pression latérale (ex. : compactage du sol, charges lourdes au-dessus du sol) ; prévenir les piqûres de rongeurs
6	Vestes doubles	Gaine intérieure en PE + gaine extérieure en PE	Isoler l'armure du sol (prévenir la rouille); résister au vieillissement UV (si exposé temporairement); résister à la corrosion chimique (par exemple, sol acide/alcalin)

Caractéristiques du câble à fibre optique enterré direct souterrain GYTY53 :

(1) Excellente résistance environnementale

• Performance imperméable : permet d'obtenir un « blocage complet de l'eau » grâce à trois couches : gel tube lâche (blocage radial de l'eau), fil/ruban bloquant l'eau (blocage longitudinal de l'eau) et gaines imperméables en PE. Il peut résister à une immersion prolongée dans les eaux souterraines ou à des inondations temporaires.

• Résistance à la corrosion : les doubles gaines en PE et le ruban en acier galvanisé résistent à la corrosion des sols acides/alcalins, de l'eau salée (adaptée aux zones côtières) et des produits chimiques souterrains (par exemple, infiltration d'engrais dans les terres agricoles).

• Résistance au vieillissement : la gaine extérieure en PE est additionnée d'additifs anti-UV, permettant une exposition à court terme (par exemple pendant la construction) sans dégradation des performances ; la durée de vie atteint 20 à 30 ans dans des conditions souterraines normales.




(2) Forte protection mécanique

• Résistance à la pression latérale : l'armure en ruban d'acier peut résister à une pression latérale jusqu'à 10 kN/100 mm (équivalente à la pression d'un véhicule de 10 tonnes passant au-dessus), évitant ainsi les dommages à l'âme du câble dus au compactage du sol ou à de lourdes charges.

• Résistance à la tension : l'élément de renforcement central (par exemple, un fil d'acier galvanisé) supporte une force de traction allant jusqu'à 15 à 30 kN, répondant aux exigences de traction mécanique lors d'un enfouissement direct sur de longues distances (par exemple, 100 à 500 m par section).

• Résistance aux rongeurs et aux animaux : l'armure en ruban d'acier est suffisamment dure pour empêcher les rongeurs (par exemple, les taupes, les rats) ou les animaux fouisseurs de ronger, une caractéristique essentielle pour les câbles souterrains dans les zones rurales ou suburbaines.

(3) Transmission stable du signal

• La structure en tube lâche isole les fibres optiques des contraintes mécaniques externes (étirement, flexion), garantissant ainsi que le coefficient d'atténuation de la fibre (par exemple, ≤0,36 dB/km à 1 310 nm pour la fibre G.652D) reste stable sur un fonctionnement à long terme.

• Le rayon de courbure minimum du câble (statique : 10×diamètre du câble ; dynamique : 20×diamètre du câble) permet une pose flexible autour des obstacles (par exemple des conduites souterraines) sans endommager les fibres.

(4) Rentable et facile à construire

• La conception à enfouissement direct élimine le besoin de tuyaux de protection coûteux (par exemple, des tuyaux en PVC ou en PEHD), réduisant ainsi les coûts d'ingénierie de 30 à 50 % par rapport aux solutions « câble + tuyau ».

• Léger (par rapport aux câbles à double armure comme le GYTA53) et flexible, adapté à la pose manuelle ou mécanique sur divers terrains (sol plat, coteaux, terres agricoles).

Applications :

(1) Réseaux fédérateurs et d'accès de télécommunications

• Déployés comme câbles de base souterrains entre les centraux de télécommunications (par exemple, reliant les centraux au niveau municipal aux centraux du comté) ou comme câbles d'accès pour la « fibre jusqu'au domicile (FTTH) » dans les zones résidentielles (enfouis sous les routes ou les ceintures vertes pour se connecter aux boîtes de distribution).

(2) Communication rurale et suburbaine

• Enterrés dans les terres agricoles, les vergers ou les zones montagneuses pour fournir un accès haut débit aux ménages ruraux. Résiste aux dommages causés par les machines agricoles (par exemple, les tracteurs) et les rongeurs des rongeurs, s'adaptant aux environnements ruraux difficiles.

(3) Scénarios industriels et spéciaux

• Installé dans des parcs industriels (enterrés sous les routes des usines) pour connecter les ateliers de production, les systèmes de surveillance et les centres de données ; résistant à la corrosion chimique des eaux usées industrielles.

• Utilisé dans les zones côtières (enfouies dans des sols affectés par l'eau salée) pour la surveillance marine ou les réseaux de communication des villes côtières, avec des performances anti-corrosion salines.

(4) Infrastructures municipales

• Intégré aux projets de construction municipaux (par exemple, agrandissement de routes, construction de métro) en tant que câbles optiques souterrains pour le contrôle des feux de circulation, la surveillance de la sécurité publique et la transmission de données sur les villes intelligentes.
