G652.D spostata senza dispersione a basso picco d'acqua Fibra ottica monomodale
Descrizione della fibra monomodale G652.D:
G652D è una specifica fondamentale della raccomandazione ITU-T G.652 (lo standard per fibra ottica monomodale più utilizzato a livello globale). Si tratta di una variante ottimizzata della serie G652, progettata per risolvere i limiti di trasmissione delle versioni precedenti (ad esempio, G652A/B/C) e adattarsi alle esigenze di larghezza di banda elevata e lunga distanza delle moderne reti di comunicazione ottica (come backhaul 5G, interconnessione di data center (DCI) e reti backbone a lungo raggio). Di seguito è riportata un'analisi completa della sua definizione, caratteristiche tecniche, vantaggi prestazionali, applicazioni e standard.
Fonte standard : definita dal settore della standardizzazione delle telecomunicazioni dell'Unione internazionale delle telecomunicazioni ( ITU-T ) nella raccomandazione G.652: fibre e cavi ottici monomodali per l'uso nelle reti di telecomunicazione.
Classificazione della serie : la serie G652 comprende quattro varianti principali (A/B/C/D), di cui G652D è la versione più recente e più versatile. Eredita la struttura di base delle fibre G652 (design monomodale con indice di gradino) eliminando al contempo le principali limitazioni delle versioni precedenti (ad esempio, intervallo di lunghezze d'onda utilizzabili ristretto, elevata perdita di picco dell'acqua).
Funzione principale : essendo una fibra monomodale (SMF) , trasmette solo una modalità trasversale della luce (la modalità fondamentale) alla lunghezza d'onda di lavoro, riducendo al minimo la dispersione modale: questo è il motivo principale per cui supporta la trasmissione a lunga distanza (da decine a centinaia di chilometri) e ad alta velocità (10 Gbps/100 Gbps/400 Gbps).
La struttura fisica e la selezione dei materiali del G652D ne determinano le prestazioni di base. La sua sezione trasversale segue un design a tre strati , come mostrato di seguito:
| Strato | Composizione | Spessore | Funzione |
| Nucleo | Silice di elevata purezza (SiO₂) drogata con germanio (GeO₂) | ~9 μm | Trasmette il segnale ottico principale; il drogaggio al germanio aumenta l'indice di rifrazione per confinare la luce. |
| Rivestimento | Silice pura (SiO₂) | ~125μm | Ha un indice di rifrazione inferiore rispetto al nucleo, formando una 'trappola di luce' tramite riflessione interna totale. |
| Rivestimento | Polimero acrilato polimerizzato ai raggi UV | ~250 μm (tipico) | Protegge la fibra da danni meccanici (es. graffi) e dall'umidità; fornisce flessibilità. |
Nota: il diametro totale del G652D (incluso il rivestimento) è solitamente di 250 μm, compatibile con connettori in fibra ottica standard (ad esempio SC, LC) e sistemi di cablaggio.
Caratteristiche:
(1) Superiore alla raccomandazione ITU-T G.652D e alla specifica IEC 60793-2-50 B1.3.
(2) Progettato per il funzionamento nello spettro di lunghezze d'onda da 1260 nm a 1625 nm.
(3) Prestazioni ottiche eccezionali che supportano i requisiti di trasmissione ad alta velocità di DWDM e CWDM.
(4) Eccellenti prestazioni PMD, che supportano il sistema di trasmissione ad alta velocità e con spaziatura lunga del ripetitore.
(5) Compatibile con le apparecchiature esistenti da 1310 nm.
Scenari applicativi tipici:
Fronthaul/Backhaul: trasmette i segnali della stazione base 5G (ad esempio, protocollo CPRI) tra le stazioni base e le reti principali. La banda O (1260–1360 nm) viene utilizzata per il fronthaul a breve distanza (≤10 km), mentre la banda C (1530–1565 nm) supporta il backhaul a 100 Gbps+ (50–100 km).
Collega data center geograficamente distribuiti (ad esempio, tra due data center distanti 50–200 km). Supporta sistemi DWDM da 400 Gbps/800 Gbps tramite bande C/L, soddisfacendo la richiesta di replica dei dati su larga scala e trasmissione a bassa latenza.
Reti metropolitane: trasportano traffico multiservizio (ad es. video, voce, dati) nelle città. L'ampia finestra di lunghezze d'onda consente un'allocazione flessibile delle lunghezze d'onda per diversi servizi.
Reti a lungo raggio: combinato con amplificatori in fibra drogata con erbio (EDFA) e compensazione della dispersione, G652D supporta la trasmissione di oltre 100 Gbps su 800–1000 km (ad esempio, collegamenti dorsali interprovinciali o interurbani).
Utilizzato nei sistemi FTTB (Fiber-to-the-Building) e FTTH (Fiber-to-the-Home). La sua bassa perdita garantisce che i segnali possano raggiungere gli utenti finali senza amplificazione (le distanze FTTx tipiche sono ≤20 km).
Vista del workshop sulla fibra di Changrong:
9 torri di trafilatura della fibra (2 linee/torre, in totale 18 linee di produzione)
Produzione annua 15.000.000 di chilometri
Set completi di apparecchiature di prova all'avanguardia
Fibra colorata:
Stock di fibra:
Lunghezza della bobina:
Normalmente standard 24,4 km, 48,8 km, 50,4 km per bobina

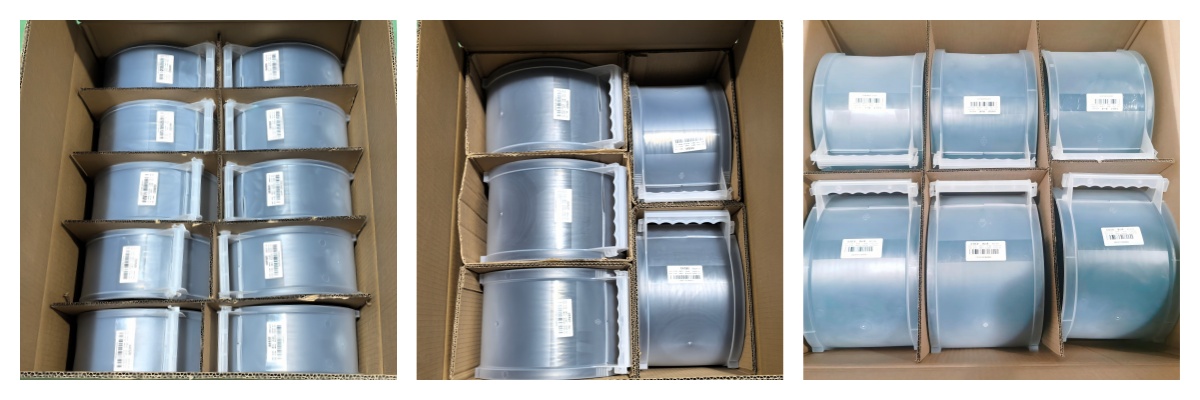

Pacchetto:
per lunghezza bobina 24,4 km: 10 bobine per scatola di cartone imballate su pallet;
per bobine di lunghezza 48,8 km e 50,4 km: 5 bobine o 6 bobine per scatola di cartone imballate su pallet.
Immagini di spedizione:
