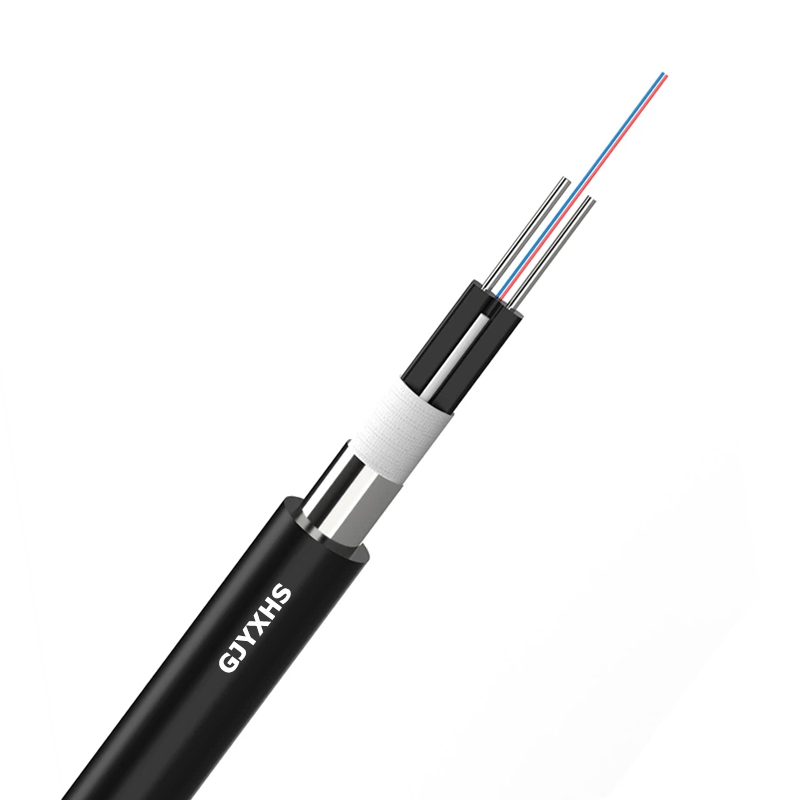

GJYXHS / GJYXHA Бронированный оптоволоконный кабель с воздуховодом-бабочкой

GJYXHS/ GJYXHA Бронированный волоконно-оптический кабель с воздуховодом-бабочкой

Модель	Канальный кабель GJYXHS/A
Количество волокон	1 ядро, 2 ядра
Тип волокна	Г652Д, Г657А1, Г657А2
Кабельный сердечник	Отводной кабель лукового типа GJXH
Член Силы	Стальная проволока
Влагозащитный барьер	Водоблокирующая лента
Слой брони	Гофрированная стальная лента/алюминиевая лента
Внешняя оболочка	ЛСЖ или ПЭ
Кабель ОД	7,0~7,4 мм

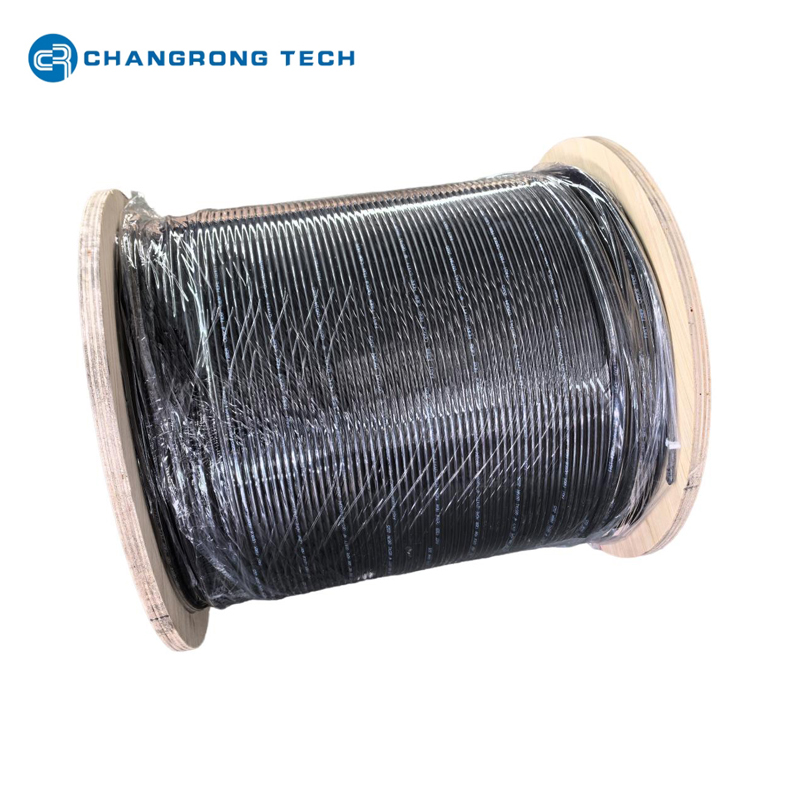

Длина барабана	1км, 2км, 3км

Обзор:

GJYXHS/GJYXHA — это волоконно-оптический кабель дугообразного типа для сетей доступа FTTH (оптоволокно до дома), относящийся к категории «канало-вводного типа». Он имеет металлический армирующий слой и внешнюю оболочку, добавленную к внешней стороне стандартного ответвительного кабеля дугообразного типа, что делает его пригодным для установки в наружных воздуховодах и прямого ввода из наружного помещения в помещение. Он обеспечивает влагостойкость, устойчивость к боковому давлению и умеренную прочность на разрыв.

Модельная интерпретация:

Модель «GJYXH…» обозначает ответвительные кабели дугового типа для применения в воздуховодах. Ключевые суффиксы и компоненты определяются следующим образом:

• GJYXHA: продольно намотанная алюминиевая лента (обозначается буквой «А» для оболочки, связанной алюминий+ПЭ).

• GJYXHS: Стальная лента, намотанная продольно (обозначается буквой «S» для оболочки из стали и полиэтилена).

• F (если включен): неметаллический прочный элемент (например, стеклопластик); отсутствие буквы «F» указывает на металлические элементы прочности.

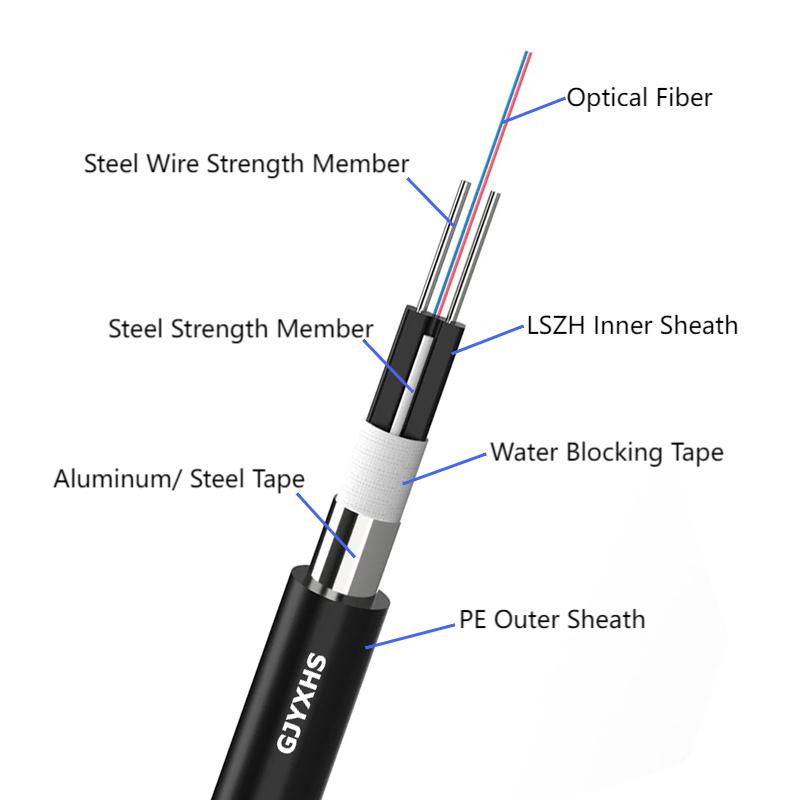

Типичная конструкция армированного кабелепровода дугообразного типа (GJYXHS/A):

Типичный оптоволоконный кабель с дугообразным изгибом GJYXHA/GJYXHS состоит из одного кабеля GJXH посередине и двух металлических силовых элементов (стальных проволок) с обеих сторон, продольно обернутых алюминиевой или стальной лентой, а затем экструдированной снаружи полиэтиленовой оболочкой.

Конструкция среднего кабеля GJXH: оптоволоконный блок расположен в центре, по обеим сторонам расположены две параллельные стальные проволоки в качестве силовых элементов, затем оболочка LSZH.

•  Название и стандарты:

• GJYXHA : металлические прочные элементы + армирование алюминиевой лентой.

• GJYXHS : металлические прочные элементы + армирование стальной лентой.


  Оба относятся к кабельной структуре «кабельного типа (дуга/бабочка)», соответствующей соответствующим стандартам телекоммуникационного оптоволоконного кабеля.

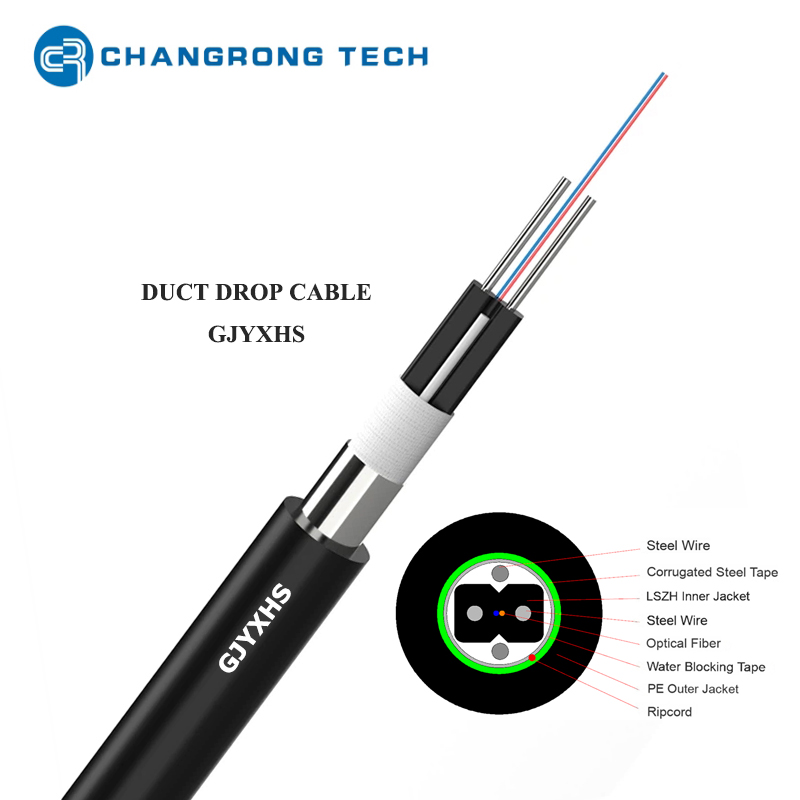

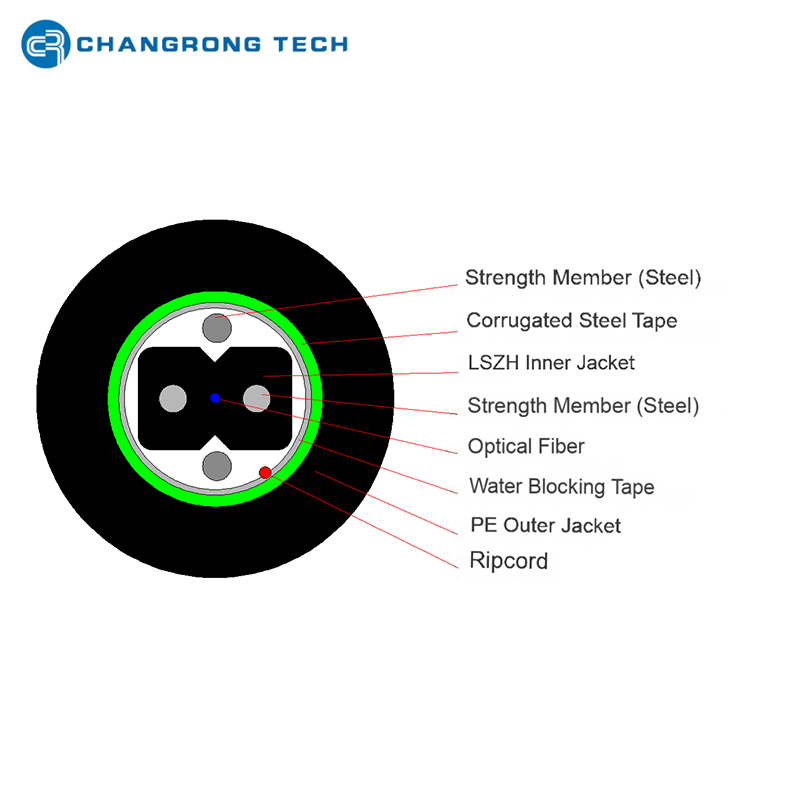

• Структура поперечного сечения (изнутри наружу):

  1. Центральная сердцевина кабеля-бабочки : 1–2 волокна (обычно оптическое волокно G.652D или G.657A, оптимизированное для низких потерь и устойчивости к изгибу).

  2. Параллельные металлические прочные элементы : стальные проволоки с обеих сторон сердечника, обеспечивающие механическую поддержку от растяжения и сжатия.

  3. Продольная водоблокирующая лента : обернута вокруг сердцевины для предотвращения продольного проникновения воды.

  4. Продольный слой брони :

          GJYXHA: Алюминиевая лента (повышает влагостойкость и электромагнитное экранирование).

          GJYXHS: Стальная лента (значительно повышает устойчивость к боковому давлению и защиту от грызунов).

      5. Внешняя оболочка:

          HDPE (полиэтилен высокой плотности): для наружного применения, обеспечивает устойчивость к атмосферным воздействиям и защиту от ультрафиолета.

          LSZH (Low Smoke Zero Halogen): Для использования внутри помещений/с вертикальными валами, отвечает требованиям огнестойкости и низкой токсичности.

Если F », в модель включен символ « GJYXFHS/A , это означает, что в ней используются неметаллические прочные элементы (FRP), структура кабеля следующая:

Функции:

• Легкость зачистки и сращивания . Зазубренная конструкция сердцевины-бабочки позволяет быстро снять оболочку, упрощая сращивание волокон или заделку разъемов (сокращая время строительства на месте).

• Механические характеристики :

• Параллельно-прочностные элементы обеспечивают превосходную устойчивость к растяжению (кратковременное растягивающее усилие до 2000 Н) и сжатию.

• Бронирование стальной лентой (GJYXFHS) обеспечивает превосходную устойчивость к боковому давлению (выдерживает силу сплющивания 200 Н/100 мм) и защиту от грызунов, подходящее для жестких условий установки.

• Защита окружающей среды:

• Продольная алюминиевая/стальная лента + водоблокирующая лента обеспечивает полную блокировку влаги и воды, предотвращая повреждение волокна из-за влажности или проникновения воды.

• Оболочка из ПЭВП устойчива к старению и УФ-излучению; Оболочка LSZH сводит к минимуму выделение дыма и токсичных газов в случае пожара, обеспечивая безопасность в закрытых помещениях.

• Типичные рабочие параметры:

• Рабочая температура: от -20°C до +60°C.

• Радиус изгиба: ≥10D (динамический) / ≥20D (статический, D = внешний диаметр кабеля)

• Срок службы: ≥20 лет (при стандартных условиях эксплуатации)

Приложения:

1. Установка наружного воздуховода : протягивается через подземные или верхние воздуховоды для соединения центральных офисов (CO) с жилыми/коммерческими зданиями.

2. Прямое введение внутри помещения : Может быть проведена непосредственно из наружных воздуховодов во внутренние распределительные коробки (например, входные терминалы здания) или в помещения пользователя (например, домашние оптические сетевые блоки, ONU).

3. Воздуховоды с высокими требованиями : идеально подходят для воздуховодов с высоким уровнем влажности, потенциальным боковым давлением (например, переполненные ряды воздуховодов) или умеренной активностью грызунов (броня PSP в GJYXHS обеспечивает лучшую защиту от грызунов).

Советы по выбору и установке:

• Рекомендации по выбору:

• Отдайте приоритет GJYXFHS для сценариев, требующих сильной механической защиты (например, прямое захоронение, зоны, подверженные грызунам).

• Выбирайте GJYXFHA (предпочтительно с оболочкой LSZH) для стандартной установки в воздуховодах, использования внутри помещений или в средах, в которых особое внимание уделяется огнестойкости и низкой токсичности.

• Приоритет влагостойкости : выберите GJYXHA (броня APL) . Алюминиевая лента обеспечивает превосходную защиту от влаги и подходит для влажных воздуховодов (например, подземных воздуховодов в дождливых районах).

• Повышенная механическая защита : выберите GJYXHS (броня PSP) . Стальная лента обеспечивает более высокую устойчивость к боковому давлению и защиту от грызунов, что идеально подходит для переполненных воздуховодов или помещений с заражением грызунами.

• Безопасность внутри помещений : Для внутренних сегментов (например, от входа в здание до дома пользователя) выбирайте модели с неметаллическими прочными элементами (суффикс «F») (например, GJYXFHA/GJYXFHS ), чтобы избежать опасности, вызванной молнией или сильным электрическим полем.

• Количество ядер и терминация : наиболее распространены 1–4 ядра (достаточно для однопользовательского или многопользовательского общего доступа). Для приложений с высокой плотностью размещения (например, офисных зданий) выбирайте модели с оптоволоконной лентой (суффикс «D»), чтобы увеличить количество жил.

• Меры предосторожности при установке:

• Строго соблюдайте требования к радиусу изгиба (динамический ≥10D / статический ≥20D), чтобы избежать потерь волокна на микроизгибах.

• Очистите каналы и нанесите смазку перед протягиванием кабеля, чтобы уменьшить повреждение от трения.

• Перед сваркой удалите остатки водоблокирующих материалов с поверхности волокна, чтобы обеспечить качество соединения.

• Закрепите силовые элементы и загерметизируйте кабельные наконечники в соответствии со спецификациями, чтобы предотвратить попадание влаги.
