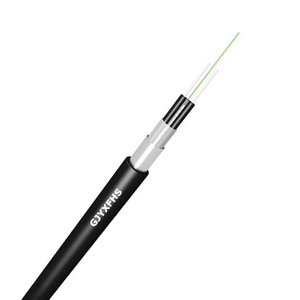

GJYXHS / GJYXHA كابل الألياف البصرية المدرع على شكل فراشة

GJYXHS/ GJYXHA كابل الألياف البصرية المدرع على شكل فراشة

نموذج	كابل إسقاط القناة GJYXHS/A
عدد الألياف	1 الأساسية، 2 الأساسية
نوع الألياف	G652D، G657A1، G657A2
قلب الكابل	كابل إسقاط GJXH من النوع القوس
عضو القوة	أسلاك الفولاذ
حاجز الرطوبة	شريط مانع للماء
طبقة الدروع	شريط فولاذي مموج / شريط ألومنيوم
الغلاف الخارجي	LSZH أو PE
التطوير التنظيمي للكابل	7.0 ~ 7.4 ملم

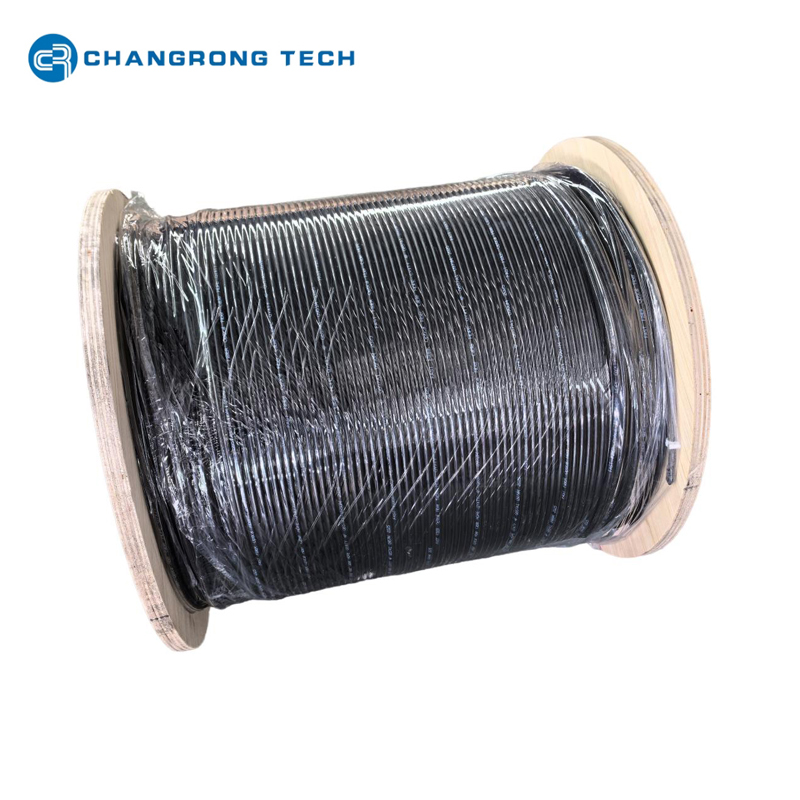

طول البكرة	1 كم، 2 كم، 3 كم

ملخص:

GJYXHS/GJYXHA عبارة عن كابل ألياف بصرية من النوع القوسي (المسقط) لشبكات الوصول FTTH (الألياف إلى المنزل)، مُصنف على أنه 'نوع مقدمة القناة'. إنه يتميز بطبقة درع معدنية وغلاف خارجي مضاف إلى الجانب الخارجي لكابل إسقاط قياسي من النوع القوسي، مما يجعله مناسبًا لتركيب مجاري الهواء الخارجية والإدخال المباشر من البيئات الخارجية إلى البيئات الداخلية. إنه يوفر مقاومة للرطوبة، ومقاومة الضغط الجانبي، وقوة شد معتدلة.

تفسير النموذج:

يشير الطراز 'GJYXH…' إلى كابلات إسقاط من النوع القوسي لتطبيقات مجاري الهواء. يتم تعريف اللواحق والمكونات الرئيسية على النحو التالي:

• GJYXHA: شريط ألومنيوم ملفوف طوليًا (مميز بـ 'A' للغلاف المربوط بالألومنيوم + PE).

• GJYXHS: شريط فولاذي ملفوف طوليًا (مميز بـ 'S' للفولاذ + الغلاف المربوط PE).

• F (إذا تم تضمينه): عضو ذو قوة غير معدنية (على سبيل المثال، FRP)؛ يشير غياب 'F' إلى القوة المعدنية للأعضاء.

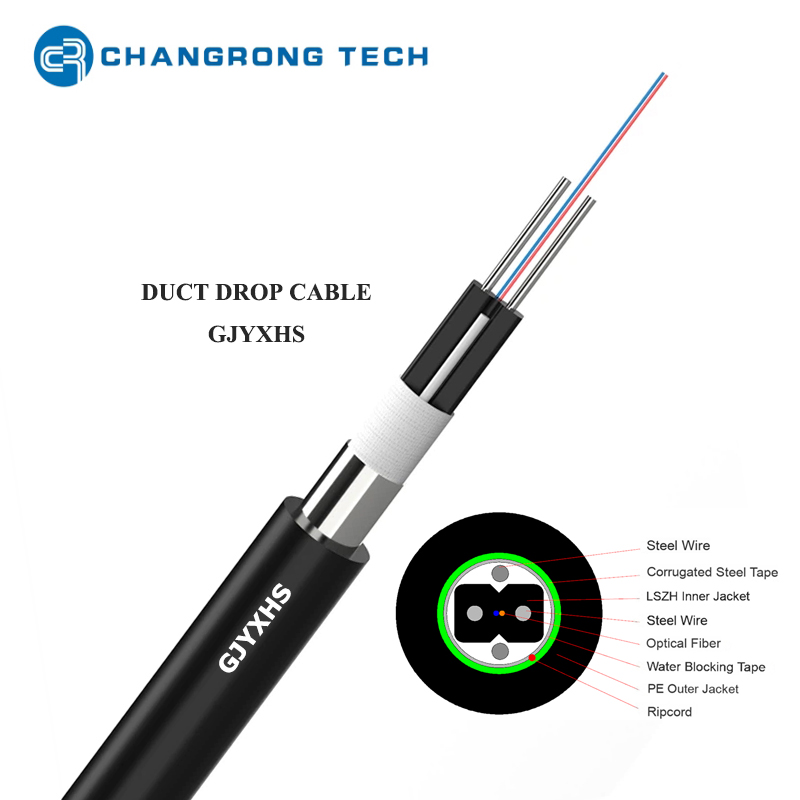

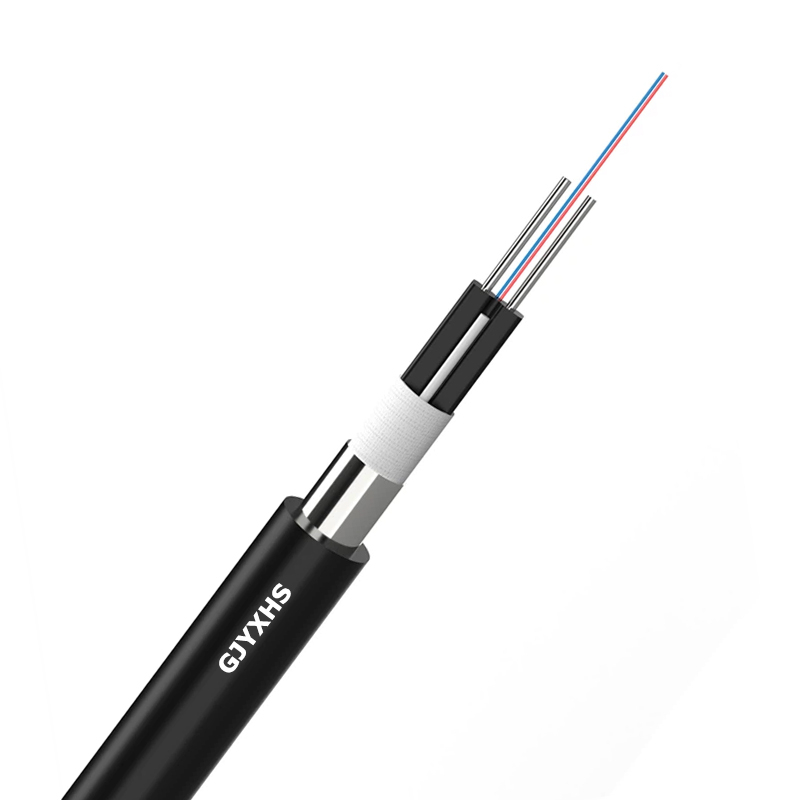

الهيكل النموذجي لكابل إسقاط القناة المدرعة من النوع القوسي (GJYXHS/A):

يتكون كابل الألياف الضوئية المسقط من النوع القوسي GJYXHA/ GJYXHS النموذجي من كابل GJXH واحد في المنتصف وعضوين من القوة المعدنية (أسلاك فولاذية) على كلا الجانبين، ملفوف طوليًا بشريط ألومنيوم / شريط فولاذي ثم يتم بثق غمد PE للخارج.

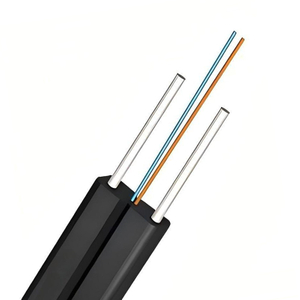

بناء كابل GJXH الأوسط: يتم وضع وحدة الألياف الضوئية في المركز، ويتم وضع سلكين فولاذيين متوازيين كأعضاء قوة على كلا الجانبين، ثم سترة LSZH.

•  الاسم والمعايير:

• GJYXHA : أعضاء ذات قوة معدنية + درع بشريط من الألومنيوم

• GJYXHS : أعضاء ذات قوة معدنية + شريط تدريع فولاذي


  ينتمي كلاهما إلى هيكل كابل 'قطرة استخدام القناة (القوس/الفراشة)' المتوافقة مع معايير كابلات الألياف الضوئية للاتصالات ذات الصلة.

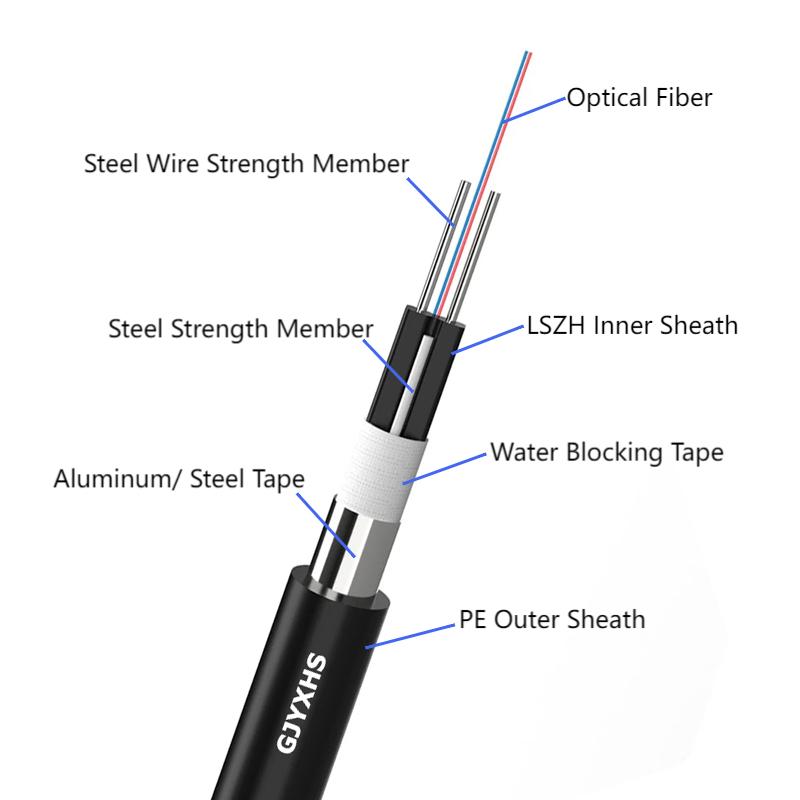

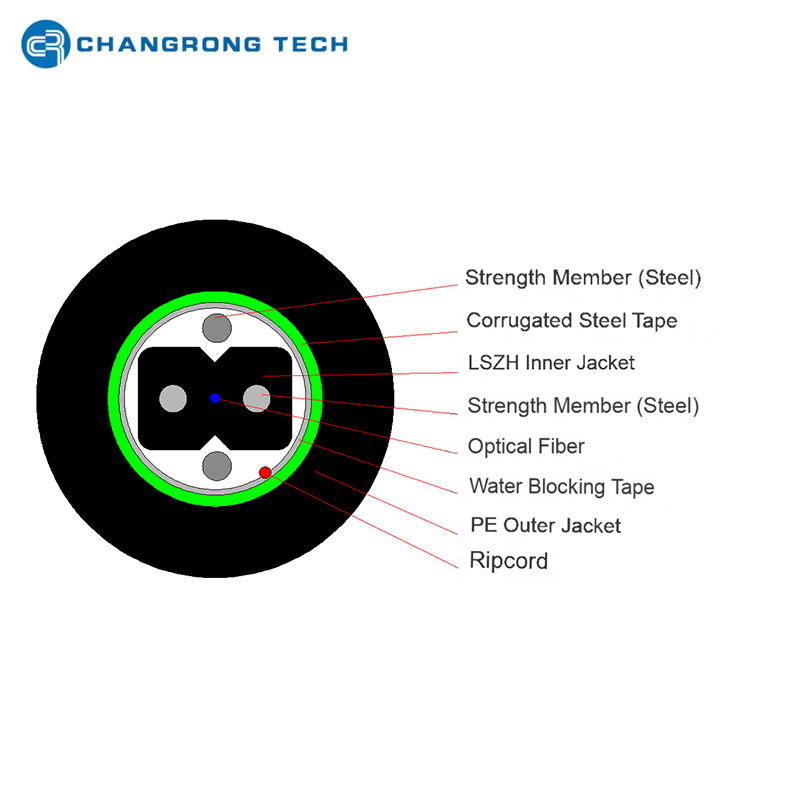

• هيكل المقطع العرضي (من الداخل إلى الخارج):

  1. قلب كابل الفراشة المركزي : 1-2 ألياف (عادةً الألياف الضوئية G.652D أو G.657A، مُحسّنة لتقليل الفقد ومقاومة الانحناء).

  2. أعضاء القوة المعدنية المتوازية : أسلاك فولاذية على جانبي القلب، توفر الدعم الميكانيكي ضد التوتر والضغط.

  3. شريط طولي لمنع الماء : ملفوف حول القلب لمنع اختراق الماء الطولي.

  4. طبقة الدرع الطولية :

          GJYXHA: شريط ألومنيوم (يعزز مقاومة الرطوبة والدرع الكهرومغناطيسي).

          GJYXHS: شريط فولاذي (يحسن بشكل كبير مقاومة الضغط الجانبي وحماية القوارض).

      5. الغمد الخارجي:

          HDPE (البولي إيثيلين عالي الكثافة): للاستخدام الخارجي، ويوفر مقاومة للطقس وحماية من الأشعة فوق البنفسجية.

          LSZH (منخفض الهالوجين والدخان): لتطبيقات الأعمدة الداخلية/الرأسية، لتلبية متطلبات مثبطات اللهب والسمية المنخفضة.

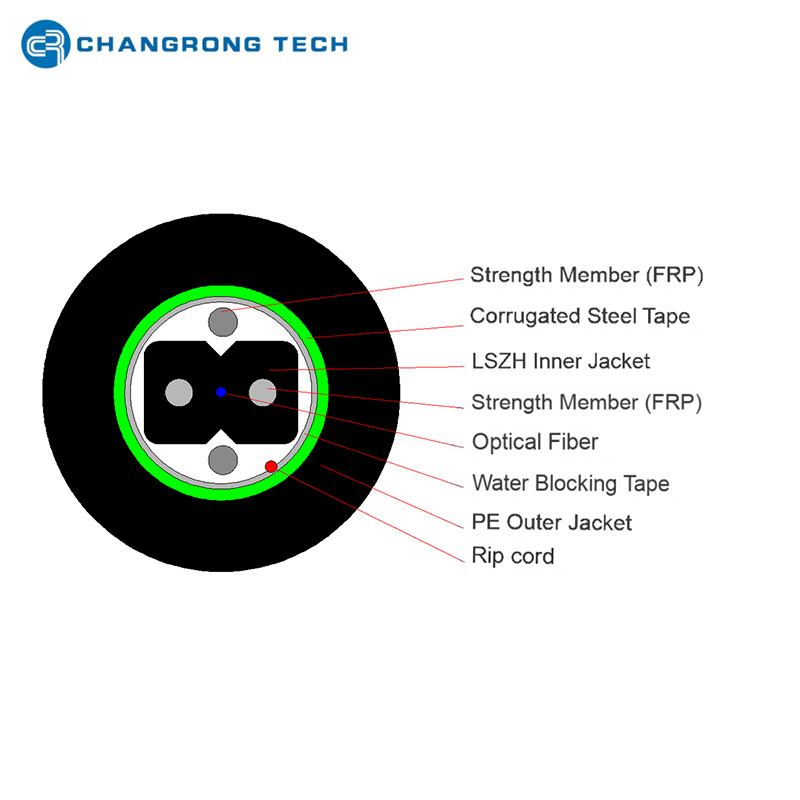

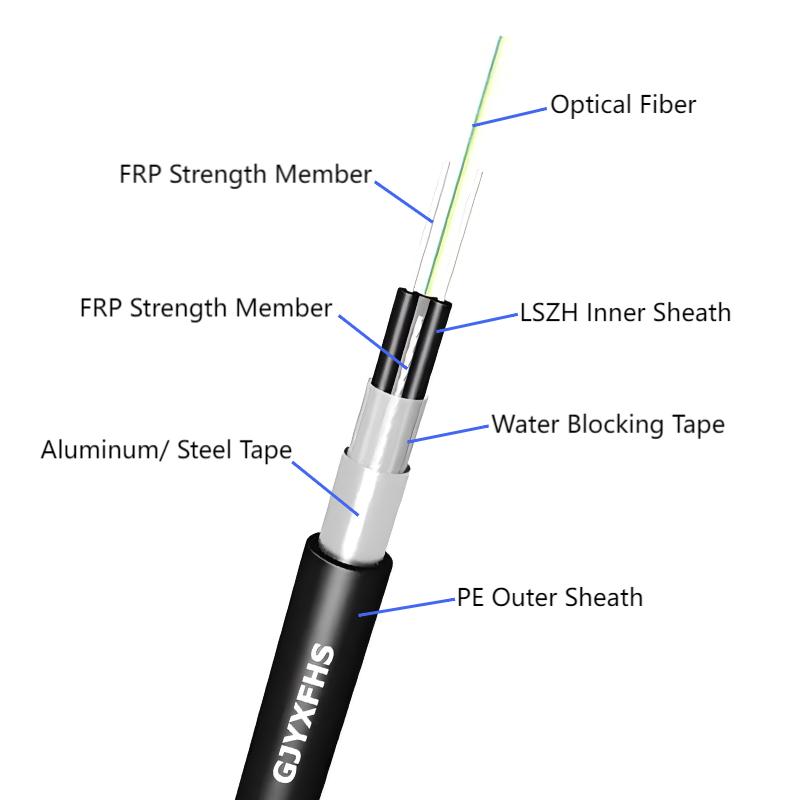

إذا تم تضمين ' F ' في النموذج، GJYXFHS/A فهذا يعني أنه يستخدم أعضاء قوة غير معدنية (FRP)، يكون هيكل الكابل كما يلي:

سمات:

• سهولة التجريد والربط : يسمح التصميم المحزز لقلب الفراشة بالتجريد السريع للغلاف، أو تبسيط ربط الألياف أو إنهاء الموصل (تقليل وقت البناء في الموقع).

• الأداء الميكانيكي :

• تضمن الأعضاء ذات القوة المتوازية قوة شد ممتازة (قوة شد قصيرة المدى تصل إلى 2000 نيوتن) ومقاومة للضغط.

• يوفر التدريع الشريطي الفولاذي (GJYXFHS) مقاومة فائقة للضغط الجانبي (تتحمل قوة تسطيح تبلغ 200 نيوتن/100 مم) وقدرة على مقاومة القوارض، ومناسبة لبيئات التثبيت القاسية.

• حماية البيئة:

• يحقق الشريط الطولي المصنوع من الألومنيوم/الفولاذ + شريط منع الماء الرطوبة الشاملة وحجب الماء، مما يمنع تلف الألياف بسبب الرطوبة أو تسرب الماء.

• غمد HDPE يقاوم الشيخوخة والأشعة فوق البنفسجية. يقلل غلاف LSZH من إطلاق الدخان والغازات السامة في حالة نشوب حريق، مما يضمن السلامة في الأماكن المغلقة.

• معلمات التشغيل النموذجية:

• درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية

• نصف قطر الانحناء: ≥10D (ديناميكي) / ≥20D (ثابت، D = القطر الخارجي للكابل)

• عمر الخدمة: ≥20 سنة (في ظل ظروف التشغيل القياسية)

التطبيقات:

1. تركيب مجاري الهواء الخارجية : يتم سحبها من خلال قنوات تحت الأرض أو علوية لربط المكاتب المركزية (CO) بالمباني السكنية/التجارية.

2. مقدمة داخلية مباشرة : يمكن توجيهها مباشرة من القنوات الخارجية إلى صناديق التوزيع الداخلية (على سبيل المثال، محطات مدخل المبنى) أو أماكن المستخدم (على سبيل المثال، وحدات الشبكة الضوئية المنزلية، وحدات ONU).

3. بيئات مجاري الهواء عالية الطلب : مثالية للقنوات ذات مستويات الرطوبة العالية، أو الضغط الجانبي المحتمل (على سبيل المثال، بنوك مجاري الهواء المزدحمة)، أو نشاط القوارض المعتدل (يوفر درع PSP في GJYXHS حماية أفضل ضد القوارض).

نصائح الاختيار والتثبيت:

• إرشادات الاختيار:

• قم بإعطاء الأولوية لـ GJYXFHS للسيناريوهات التي تتطلب حماية ميكانيكية قوية (على سبيل المثال، الدفن المباشر، المناطق المعرضة للقوارض).

• اختر GJYXFHA (ويفضل أن يكون ذلك مع غلاف LSZH) لتركيب مجاري الهواء القياسية، أو الاستخدام الداخلي، أو البيئات التي تركز على تثبيط اللهب والسمية المنخفضة.

• أولوية مقاومة الرطوبة : حدد GJYXHA (درع APL) . يوفر شريط الألومنيوم أداءً ممتازًا لحاجز الرطوبة، ومناسبًا لبيئات القنوات الرطبة (على سبيل المثال، القنوات تحت الأرض في المناطق الممطرة).

• حماية ميكانيكية أعلى : حدد GJYXHS (درع PSP) . يوفر الشريط الفولاذي مقاومة أقوى للضغط الجانبي وقدرة على مكافحة القوارض، وهو مثالي للقنوات المزدحمة أو المناطق التي تنتشر فيها القوارض.

• السلامة الداخلية : بالنسبة للقطاعات الداخلية (على سبيل المثال، من مدخل المبنى إلى منزل المستخدم)، اختر نماذج ذات أعضاء ذات قوة غير معدنية (لاحقة 'F') (على سبيل المثال، GJYXFHA/GJYXFHS ) لتجنب مخاطر التيار الناجم عن البرق أو المجال الكهربائي القوي.

• العدد الأساسي والإنهاء : 1-4 مراكز هي الأكثر شيوعًا (كافية للوصول المشترك لمستخدم واحد أو متعدد المستخدمين). بالنسبة للتطبيقات عالية الكثافة (على سبيل المثال، مباني المكاتب)، اختر نماذج شريط الألياف (اللاحقة 'D') لزيادة عدد النواة.

• احتياطات التثبيت:

• التقيد الصارم بمتطلبات نصف قطر الانحناء (ديناميكي ≥10D / ثابت ≥20D) لتجنب فقدان الانحناء الدقيق للألياف.

• قم بتنظيف القنوات وتطبيق مواد التشحيم قبل سحب الكابل لتقليل أضرار الاحتكاك.

• قم بإزالة المواد المتبقية التي تحجب الماء من سطح الألياف قبل الربط لضمان جودة الاتصال.

• قم بتأمين أعضاء القوة وإغلاق أطراف الكابلات وفقًا للمواصفات لمنع دخول الرطوبة.
