كابل إسقاط FTTH 1,2,4,6 كور G.657A1/A2، الحجم 5.2*2.0 مم، 1*فولاذ+2*FRP، غمد LSZH، 1 كم/2 كم

نموذج:
GJYXFCH
ماركة:
تشانغرونج تك

كابل إسقاط FTTH GJYXFCH إسقاط كابل الألياف الضوئية كابل إسقاط صغير FIG8 كابل FTTH كابل إسقاط خارجي كابل FTTH للدعم الذاتي إسقاط الكابل كابل الألياف الضوئية كابل الألياف الضوئية

وصف المنتج

المعلمات التقنية

التعبئة والشحن

GJYXFCH 1/2/4/6 Core أحادي الوضع غير معدني FRP Mini FIG8 الدعم الذاتي FTTH Drop Fiber Optic Cable 5.2*2.0mm للاستخدام الداخلي/الخارجي

نموذج	كابل إسقاط FTTH GJYXFCH
عدد الألياف	1، 2، 4، 6 الأساسية
نوع الألياف	G652D، G657A1، G657A2
سلك رسول	أسلاك الفولاذ المجلفنة/الفوسفاتية 1.0 مم
عضو القوة	فرب 0.5 ملم
الغلاف الخارجي	سترة LSZH (منخفضة الدخان، خالية من الهالوجين).
حجم الكابل	5.2*2.0 ملم
طول البكرة	1 كم، 2 كم
طلب	خارجي/داخلي

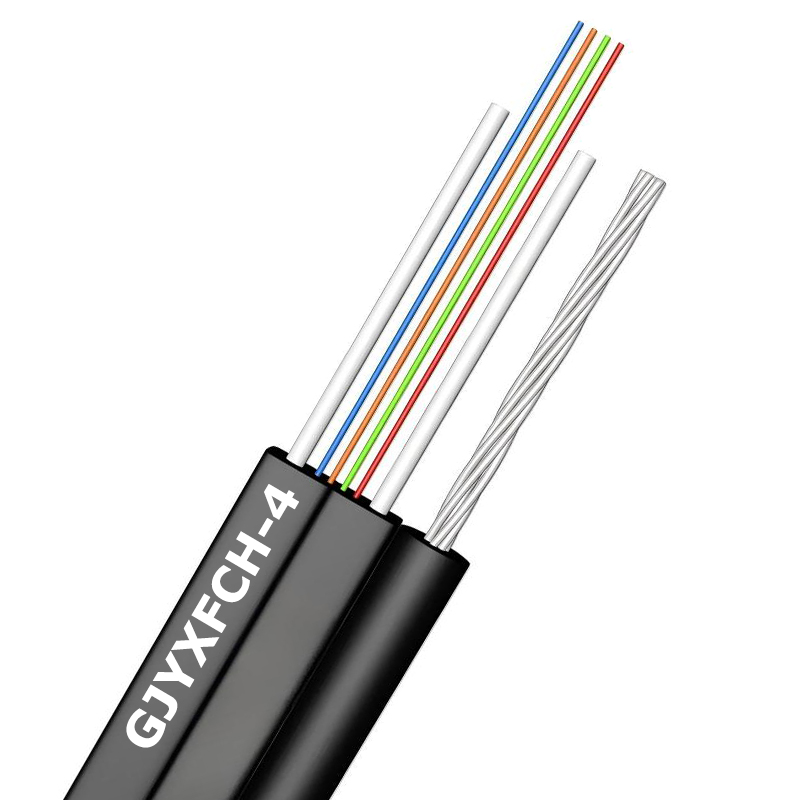

كابل إسقاط FTTH GJYXFCH-4C

ملخص:

GJYXFCH عبارة عن كبل ضوئي FTTH صغير الحجم ذاتي الدعم بأبعاد 5.2 مم × 2.0 مم، ووحدة ألياف غير معدنية بالكامل معززة بأعضاء قوة FRP مزدوجة بالإضافة إلى رسول فولاذي مجلفن متكامل على الفص العلوي لتحمل الأحمال الهوائية. متوفر في تكوينات الألياف أحادية الوضع 1، 2، 4، 6 (G.652D، G.657A1، G.657A2). مُجهز بغلاف خارجي قياسي LSZH للتطبيق المزدوج الداخلي والخارجي، مصمم خصيصًا للإسقاط الجوي من القطب إلى المنزل من FTTH وأسلاك الاختراق الداخلي.

تكوين هيكل الكابل GJYXFCH:

سلك المراسلة الفولاذي العلوي : سلك فولاذي مجلفن عالي الشد مدمج في القسم العلوي على شكل 8، يأخذ كل شد التعليق لتحقيق التثبيت العلوي ذاتي الدعم بدون سلك تعليق إضافي.
وحدة الألياف السفلى:

الألياف الضوئية: ألياف أحادية الوضع 1/2/4/6 مراكز مع ترميز ألوان قياسي يتوافق مع TIA/EIA-598؛ تُفضل ألياف G.657 غير الحساسة للانحناء للتوجيه الضيق.
قضبان FRP صلبة متوازية مزدوجة مرتبة على جانبي قلب الألياف لتوفير حماية ضد السحق والانحناء؛ جزء من الألياف غير المعدنية بالكامل يزيل مخاطر EMI.

الغلاف الخارجي LSZH : سترة متكاملة تلتف حول شكل FIG8 بالكامل مع فتحة مدمجة؛ يعد LSZH المثبت بالأشعة فوق البنفسجية اختياريًا للتركيب الخارجي في الهواء الطلق على المدى الطويل.

جيكسفك-4F

ملحوظة: إلى ناقل الأسلاك الفولاذية يمكن تغيير مراسل FRP (غير معدني) حسب طلب العميل.

خصائص كابل إسقاط GJYXFCH FTTH:

حجم صغير 5.2 × 2.0 مم : شكل جانبي نحيف لسهولة التوجيه على طول الجدار والأفاريز والقناة الضيقة.
التصميم الأساسي للألياف غير المعدنية : تستخدم وحدة الألياف تعزيز FRP، ووزن أخف من الإصدار المقوى بالفولاذ GJYXCH، بدون الحث الكهرومغناطيسي.
البناء المتكامل FIG8 للدعم الذاتي : يعمل برنامج المراسلة المدمج على إزالة كابل التعليق الإضافي، ويوفر ملحقات التثبيت وتكلفة البناء.
التجريد بدون أدوات : يتيح شق التمزق المُجهز مسبقًا تقسيم الغلاف يدويًا لفصل وحدة المراسلة ووحدة الألياف، مما يحسن بشكل كبير من كفاءة إنهاء المجال.
داخلي وخارجي ثنائي الغرض : غمد مثبطات اللهب LSZH (منخفض الدخان صفر هالوجين) يلبي متطلبات السلامة من الحرائق في الأماكن المغلقة؛ يقاوم الخيار المعدل للأشعة فوق البنفسجية شيخوخة ضوء الشمس للتعرض الخارجي في جميع الأحوال الجوية.
أداء ثني ممتاز : يتوافق مع ألياف G.657 المقاومة للانحناء، ويتكيف مع زوايا الانحناء الصغيرة أثناء توصيل الأسلاك المنزلية الداخلية.

التطبيقات:

إسقاط جوي FTTH من القطب إلى المنزل للمناطق السكنية الحضرية والقرى ومشاريع تطوير الألياف الريفية.
ربط علوي قصير المدى من مبنى إلى آخر في الحرم الجامعي والمجمعات الصناعية والمجمعات التجارية.
الأسلاك الانتقالية الخارجية والداخلية: علوية من عمود المرافق إلى الجدار الخارجي ثم تخترق الغرفة لتوصيل معدات ONT.
مساحة ضيقة تمتد على طول أفاريز المبنى وقنوات الجدران وقناة صغيرة لإعادة بناء ألياف المجتمع القديم.
4/6 المواصفات الأساسية للوحدات السكنية المتعددة (MDU) مع ألياف احتياطية احتياطية لتوسيع الشبكة لاحقًا.

الأسئلة الشائعة:

Q1: كيفية اختيار أرقام أساسية مختلفة (1/2/4/6 الأساسية)؟

1/2 الأساسية: الوصول إلى FTTH لأسرة واحدة مستقلة؛
4 الأساسية: منازل صغيرة متعددة الأسر مع ألياف احتياطية احتياطية؛
6 الأساسية: MDU، مجموعة سكنية ومشروع مخصص لتوسيع الشبكة في المستقبل.

س2: ما هو الفرق الأساسي بين GJYXFCH وGJYXCH؟

GJYXFCH تعتمد اثنين من أعضاء قوة FRP غير المعدنية بجانب الألياف؛ تستخدم GJYXCH أسلاك فولاذية صلبة لتعزيز الألياف. هيكل FRP يجعل GJYXFCH أخف وزنًا ووحدة ألياف غير معدنية بالكامل بدون تحريض، في حين أن GJYXCH المقوى بالفولاذ يمتلك قوة شد أعلى لمسافة علوية أطول.

س 3: هل غمد LSZH هو المعيار؟ هل يمكن تشغيل الكابل داخليًا وخارجيًا مباشرةً؟

الغلاف الخارجي القياسي هو مثبط لهب الهالوجين منخفض الدخان LSZH. يمكن تركيبه في الهواء الطلق أولاً، ثم يتم تغذيته من خلال الجدار إلى المساحة الداخلية مباشرة.

س 4: ما هو الحد الأقصى الموصى به لطول التركيب الجوي؟

نطاق الامتداد الآمن العادي: 30 ~ 50 مترًا، أقصر من GJYXCH المقوى بالفولاذ. بالنسبة للمسافات التي تزيد عن 50 مترًا، اختر سلكًا مخصصًا عالي الشد أو تركيبات تعليق إضافية إضافية.

س 5: هل يمكن للقائمين بالتركيب تجريد الكابل بدون أدوات تجريد خاصة؟

نعم. تم تصميم فتحة تمزيق محددة مسبقًا على الغلاف. يمكن للعمال تمزيق السترة يدويًا لفصل الناقل الفولاذي العلوي ووحدة ألياف FRP السفلية بسرعة لإنهاء إنهاء الحقل.

المعلمات التقنية

نموذج	نوع الألياف	عدد الألياف	حجم الكابل (مم)	المواصفات (مم)	الوزن (كجم/كم)	مقاومة الشد طويلة/قصيرة المدى (N)	مقاومة السحق طويلة/قصيرة المدى (N/100mm)	دقيقة. نصف قطر الانحناء (مم) ثابت/ديناميكي	درجة الحرارة (°C)
GJXH	G652D G657.A1 G657.A2	1-4	2.0*3.0	2*0.4 فولاذ	8	100/200	1000/2200	G652D: 30D/60D G657: 20D/40D	التخزين/التشغيل: -20 درجة مئوية ~ +70 درجة مئوية
GJXFH		1-4	2.0*3.0	2*0.5 فرب	7	40/80	500/1000
GJYXCH		1-4	2.0*5.0	1.0 فولاذ+2*0.4 فولاذ	19	300/600	1000/2200
GJYXFCH		1-4	2.0*5.0	1.0 فولاذ+2*0.5 فرب	18	300/600	1000/2200

تحديد لون الألياف

لا.	1	2	3	4	5	6	7	8	9	10	11	12
لون	أزرق	البرتقالي	أخضر	بني	لائحة	أبيض	أحمر	أسود	أصفر	البنفسجي	لون القرنفل	أكوا

معلمات الألياف G.657A2 (بعد الكابل)

غرض	صفات		وحدة	قيمة
هندسي	قطر الكسوة		ميكرومتر	125.0 ± 0.7
	الكسوة غير الدائرية		%	.01.0
	خطأ في تركيز الكسوة الأساسية		ميكرومتر	.50.5
	قطر الطلاء		ميكرومتر	245 ± 10.0
	خطأ في تركيز الطلاء والكسوة		ميكرومتر	≥12
	شعاع الضفيرة		م	≥4
التوهين	منحدر التشتت الصفري S0		ملاحظة / نانومتر²كم	.0.092
	توهين 1310 نانومتر		ديسيبل / كم	.30.38
	توهين 1550 نانومتر		ديسيبل / كم	.20.28
	انقطاع النقطة (1310 نانومتر و1550 نانومتر)		ديسيبل	.10.1
	الطول الموجي صفر التشتت π₀		نانومتر	1300 ₀≥ ≥1324
	القيمة الاسمية MFD (1310 نانومتر)		ميكرومتر	8.6-9.5
	التسامح MFD		ميكرومتر	±0.4
الانحناء	الطول الموجي لقطع الكابل lectcc		نانومتر	≥1260
	التوهين المستحث بالانحناء الكلي 1550 نانومتر (10 دورات بقطر 30 مم)		ديسيبل	.030.03
	التوهين المستحث بالانحناء الكلي 1550 نانومتر (دورة واحدة بقطر 20 مم)		ديسيبل	.10.1
	التوهين المستحث بالانحناء الكلي 1625 نانومتر (10 دورات بقطر 30 مم)		ديسيبل	.10.1
	التوهين المستحث بالانحناء الكلي 1625 نانومتر (دورة واحدة بقطر 20 مم)		ديسيبل	.20.2
	بي إم دي	س		0.01%
		الحد الأقصى من الألياف الفردية	ملاحظة/√كم	0.2
		م		20 كابل
