GJYXFCH 1,2,4 câble à fibre optique FRP non métallique monomode à 4 cœurs Mini FIG8 FTTH

Câble de dérivation extérieur FTTH à 3 fils d'acier GJYXCH

GJYXFCH 1,2,4 câble à fibre optique FRP non métallique monomode à 4 cœurs Mini FIG8 FTTH


Disponibilité:

Quantité:



Renseigner Ajouter au panier

Câble de dérivation FTTH 1,2,4,6 noyaux G.657A1/A2, taille 5,2*2,0 mm, 1*acier+2*FRP, gaine LSZH, 1km/2km

Modèle:
GJYXFCH
Marque:
TECHNOLOGIE CHANGRONG

CÂBLE DE DÉPART FTTH GJYXFCH Câble à fibre optique Câble de dérivation Mini FIG8 Câble FTTH Câble de dérivation extérieur Câble de dérivation FTTH autoportant câble de dérivation Câble à fibre optique Câble à fibre optique

Description du produit

Paramètres techniques

Emballage et expédition

GJYXFCH 1/2/4/6 noyau monomode Non métallique FRP Mini FIG8 auto-support FTTH câble à fibres optiques 5.2*2.0mm utilisation intérieure/extérieure

Modèle	Câble de dérivation FTTH GJYXFCH
Nombre de fibres	1, 2, 4, 6 cœurs
Type de fibre	G652D, G657A1, G657A2
Fil de messager	Fil d'acier galvanisé/phosphaté 1,0 mm
Membre fort	FRP 0,5 mm
Gaine extérieure	Veste LSZH (faible fumée-zéro-halogène)
Taille du câble	5,2*2,0 millimètres
Longueur de la bobine	1km, 2km
Application	Extérieur / Intérieur

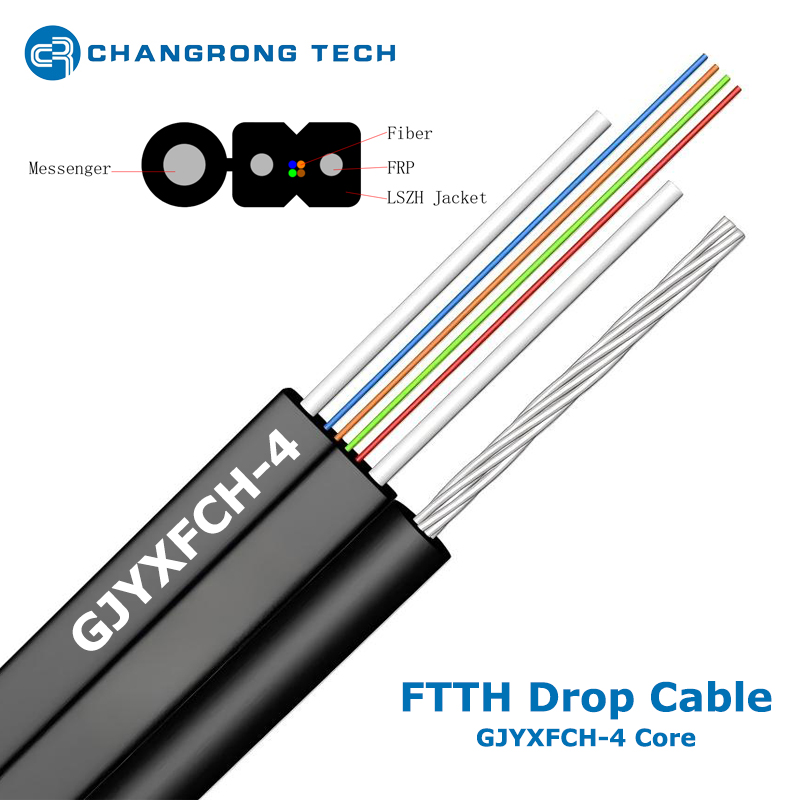

Câble de dérivation FTTH GJYXFCH-4C

Aperçu:

GJYXFCH est un mini câble optique FTTH autoportant en forme de 8 de dimension 5,2 mm × 2,0 mm, une unité de fibre entièrement non métallique renforcée par deux éléments de renforcement FRP plus un messager en acier galvanisé intégré sur le lobe supérieur pour la portance de la charge aérienne. Disponible en 1, 2, 4, 6 configurations de fibre monomode (G.652D, G.657A1, G.657A2). Équipé d'une gaine extérieure LSZH standard pour une double application intérieure et extérieure, spécialement conçue pour le câblage de descente aérienne et de pénétration intérieure FTTH du poteau jusqu'à la maison du dernier kilomètre.

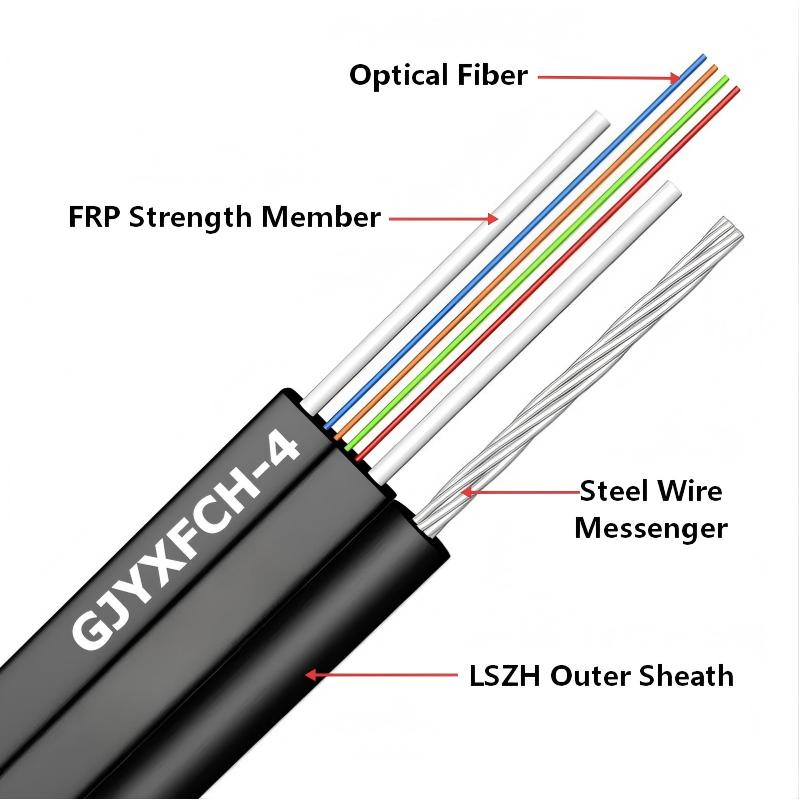

Composition de la structure du câble GJYXFCH :

Fil de messager en acier supérieur : fil d'acier galvanisé à haute résistance intégré dans la section supérieure en forme de 8, prend toute la tension de suspension pour réaliser une installation aérienne autoportante sans fil de suspension supplémentaire.
Unité de fibre inférieure :

Fibre optique : fibre monomode 1/2/4/6 cœurs avec codage couleur standard conforme à TIA/EIA‑598 ; La fibre G.657 insensible aux courbures est préférable pour les routages étroits.
Deux tiges FRP solides parallèles disposées des deux côtés du noyau en fibre pour fournir une protection anti-écrasement et anti-flexion ; la partie en fibre entièrement non métallique élimine le risque EMI.

Gaine extérieure LSZH : gaine intégrée enveloppant tout le profil FIG8 avec encoche de déchirure intégrée ; Le LSZH stabilisé aux UV est facultatif pour une installation extérieure à long terme en plein air.

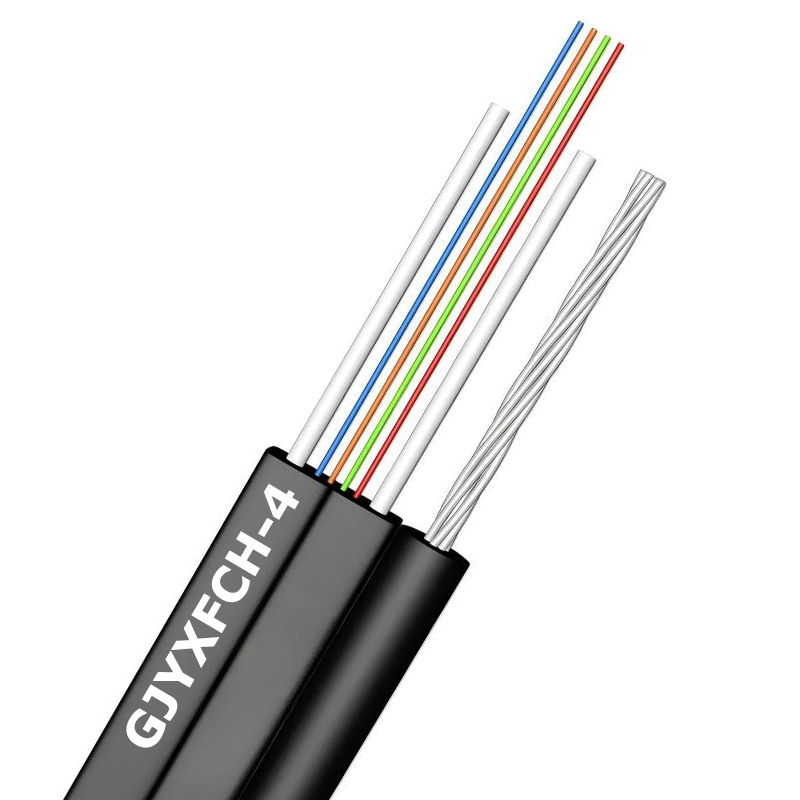

GJYXFCH-4F

Remarque : le messager en fil d'acier peut être transformé en messager FRP (non métallique) selon les demandes du client.

Caractéristiques du câble de dérivation GJYXFCH FTTH :

Taille compacte 5,2 × 2,0 mm : profil mince pour un acheminement facile le long des murs, des avant-toits et des conduits étroits.
Conception du noyau en fibre non métallique : l'unité de fibre utilise un renfort FRP, plus léger que la version renforcée en acier GJYXCH, sans induction électromagnétique.
Construction intégrée FIG8 autoportante : le messager intégré supprime le câble de suspension supplémentaire, économise les accessoires d'installation et les coûts de construction.
Dénudage sans outil : la fente de déchirure préfabriquée permet de diviser manuellement la gaine pour séparer le messager et l'unité de fibre, améliorant ainsi considérablement l'efficacité de la terminaison sur le terrain.
Double usage intérieur et extérieur : la gaine ignifuge LSZH (faible fumée et sans halogène) répond aux exigences de sécurité incendie en intérieur ; L'option modifiée aux UV résiste au vieillissement du soleil pour une exposition extérieure par tous les temps.
Excellentes performances de flexion : associé à la fibre résistante à la flexion G.657, s'adapte aux petits coins de flexion lors du câblage intérieur de la maison.

Applications :

Acheminement aérien FTTH de poteau à maison pour les projets de modernisation de la fibre dans les quartiers résidentiels urbains, les villages et les campagnes.
Interconnexion aérienne de bâtiment à bâtiment de courte portée dans les campus, les parcs industriels et les blocs commerciaux.
Câblage de transition extérieur-intérieur : au-dessus du poteau électrique jusqu'au mur extérieur, puis pénétrer dans la pièce pour connecter l'équipement ONT.
Espace étroit posé le long des avant-toits du bâtiment, des canalisations murales et des petits conduits pour la reconstruction de l'ancienne fibre communautaire.
Spécification de base 4/6 pour les unités multi-habitations (MDU) avec fibres de secours de rechange pour une extension ultérieure du réseau.

FAQ :

Q1 : Comment sélectionner différents numéros de cœur (1/2/4/6 cœurs) ?

1/2 cœur : Accès FTTH pour un seul foyer indépendant ;
4 cœurs : petites maisons multifamiliales avec réserve de fibre de rechange ;
6 cœurs : MDU, cluster résidentiel et projet réservé à une future extension du réseau.

Q2 : Quelle est la principale différence entre GJYXFCH et GJYXCH ?

GJYXFCH adopte deux éléments de renforcement FRP non métalliques à côté des fibres ; GJYXCH utilise des fils d'acier solides pour le renforcement des fibres. La structure FRP rend le GJYXFCH plus léger et entièrement en fibre non métallique sans induction, tandis que le GJYXCH renforcé en acier possède une force de traction plus élevée pour une portée supérieure plus longue.

Q3 : La gaine LSZH est-elle standard ? Le câble peut-il passer directement à l’intérieur et à l’extérieur ?

La gaine extérieure standard est un retardateur de flamme LSZH à faible émission de fumée et sans halogène. Il peut d'abord être installé en hauteur à l'extérieur, puis passer directement à travers le mur dans l'espace intérieur.

Q4 : Quelle est la portée maximale recommandée pour l’installation aérienne ?

Plage de sécurité régulière : 30 ~ 50 m, plus courte que le GJYXCH renforcé d'acier. Pour des portées supérieures à 50 mètres, sélectionnez un fil messager haute résistance personnalisé ou des raccords de suspension auxiliaires supplémentaires.

Q5 : Les installateurs peuvent-ils dénuder le câble sans outils de dénudage spéciaux ?

Oui. Une fente de déchirure prédéfinie est conçue sur la gaine. Les travailleurs peuvent déchirer la gaine à la main pour séparer rapidement le messager supérieur en acier et l'unité inférieure de fibre FRP afin de terminer la terminaison sur le terrain.

Paramètres techniques

Modèle	Type de fibre	Nombre de fibres	Taille du câble (mm)	Spécifications (mm)	Poids (kg/km)	Résistance à la traction Long/court terme (N)	Résistance à l'écrasement Long/court terme (N/100mm)	Min. Rayon de courbure (mm) Statique/Dynamique	Température (℃)
GJXH	G652D G657.A1 G657.A2	1-4	2.0*3.0	2*0,4 acier	8	100/200	1000/2200	G652D : 30D/60D G657 : 20D/40D	Stockage/fonctionnement : -20 ℃ ~ + 70 ℃
GJXFH		1-4	2.0*3.0	2*0,5 FRP	7	40/80	500/1000
GJYXCH		1-4	2,0*5,0	Acier 1,0 + acier 2*0,4	19	300/600	1000/2200
GJYXFCH		1-4	2,0*5,0	1,0 acier+2*0,5 FRP	18	300/600	1000/2200

Identification de la couleur des fibres

Non.	1	2	3	4	5	6	7	8	9	10	11	12
Couleur	Bleu	Orange	Vert	Brun	Ardoise	Blanc	Rouge	Noir	Jaune	Violet	Rose	Aqua

Paramètres de fibre G.657A2 (après câble)

Article	Caractéristiques		Unité	Valeur
Géométrique	Diamètre du revêtement		µm	125,0 ± 0,7
	Non-circularité du revêtement		%	≤1,0
	Erreur de concentricité noyau-gaine		µm	≤0,5
	Diamètre du revêtement		µm	245 ± 10,0
	Erreur de concentricité revêtement-revêtement		µm	≤12
	Rayon de courbure		m	≥4
Atténuation	Pente de dispersion nulle S0		ps/nm²km	≤0,092
	Atténuation de 1310 nm		dB/km	≤0,38
	Atténuation de 1550 nm		dB/km	≤0,28
	Discontinuité ponctuelle (1310 nm et 1550 nm)		dB	≤0,1
	Longueur d'onde à dispersion nulle λ₀		nm	1300≤λ ₀≤1324
	Valeur nominale MFD (1310 nm)		µm	8,6-9,5
	Tolérance MFD		µm	±0,4
Pliage	Longueur d'onde de coupure du câble λcc		nm	≤1260
	Atténuation induite par macro-courbure de 1550 nm (10 tours avec un diamètre de 30 mm)		dB	≤0,03
	Atténuation induite par macro-courbure de 1550 nm (1 tour avec un diamètre de 20 mm)		dB	≤0,1
	Atténuation induite par macro-courbure de 1625 nm (10 tours avec un diamètre de 30 mm)		dB	≤0,1
	Atténuation induite par macro-courbure de 1625 nm (1 tour avec un diamètre de 20 mm)		dB	≤0,2
	PMD	Q		0,01%
		Fibre individuelle maximale	ch/√km	0.2
		M		20 câbles
