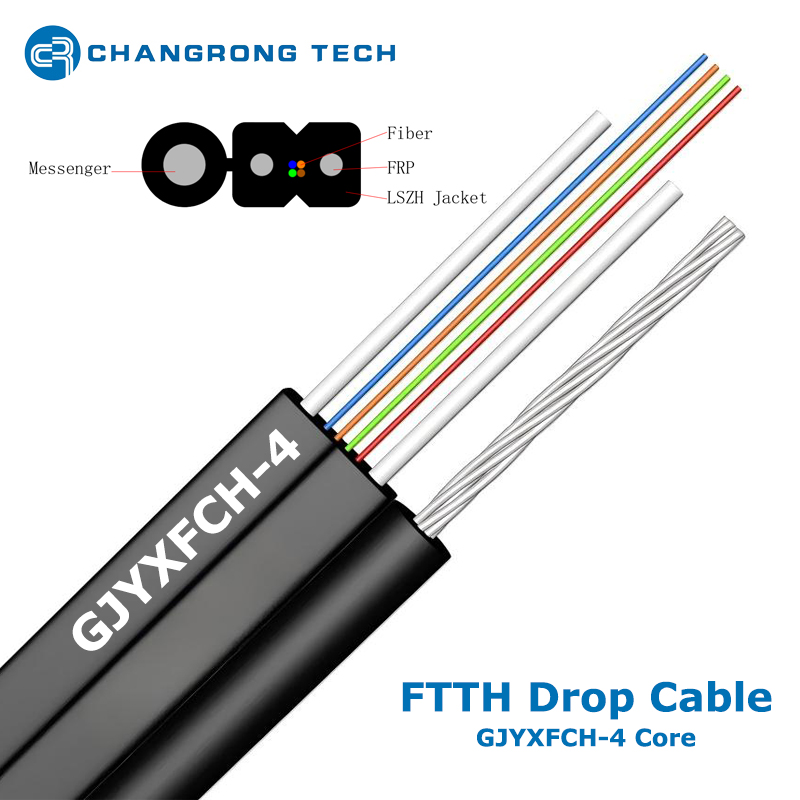

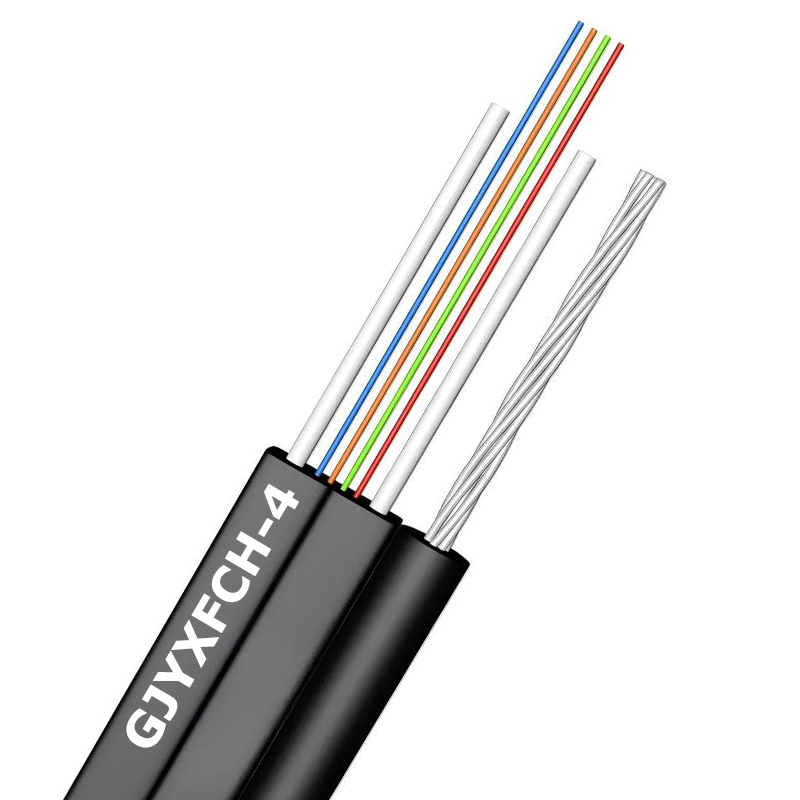

GJYXFCH 1/2/4/6 Core FRP monomodale non metallico Mini FIG8 Cavo in fibra ottica FTTH Drop autoportante 5.2 * 2.0mm Uso interno/esterno
| Modello | Cavo flessibile FTTH GJYXFCH |
| Conteggi delle fibre | 1, 2, 4, 6 nuclei |
| Tipo di fibra | G652D, G657A1, G657A2 |
| Filo messaggero | Filo di acciaio zincato/fosfatato 1,0 mm |
| Membro della forza | FRP 0,5 mm |
| Guaina esterna | Giacca LSZH (Low-Smoke-Zero-Halogen). |
| Dimensioni del cavo | 5,2*2,0 millimetri |
| Lunghezza della bobina | 1 km, 2 km |
| Applicazione | Esterno/Interno |

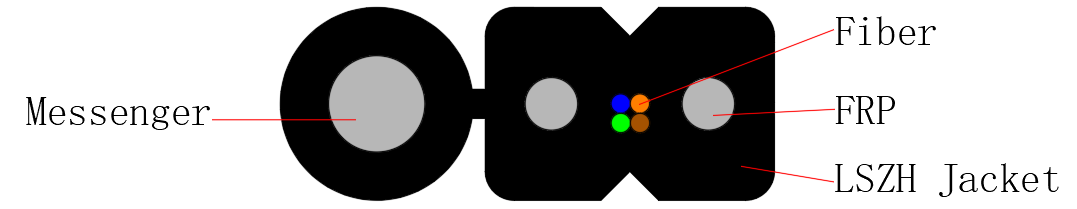

GJYXFCH è un mini cavo ottico FTTH drop autoportante a figura 8 con dimensioni 5,2 mm × 2,0 mm, unità in fibra completamente non metallica rinforzata da doppi elementi di rinforzo in FRP più messaggero in acciaio zincato integrato sul lobo superiore per il carico aereo. Disponibile nelle configurazioni di fibra monomodale 1, 2, 4, 6 (G.652D, G.657A1, G.657A2). Dotato di guaina esterna LSZH standard per doppia applicazione interna ed esterna, appositamente progettata per la caduta aerea da palo a casa dell'ultimo miglio FTTH e il cablaggio di penetrazione interna.

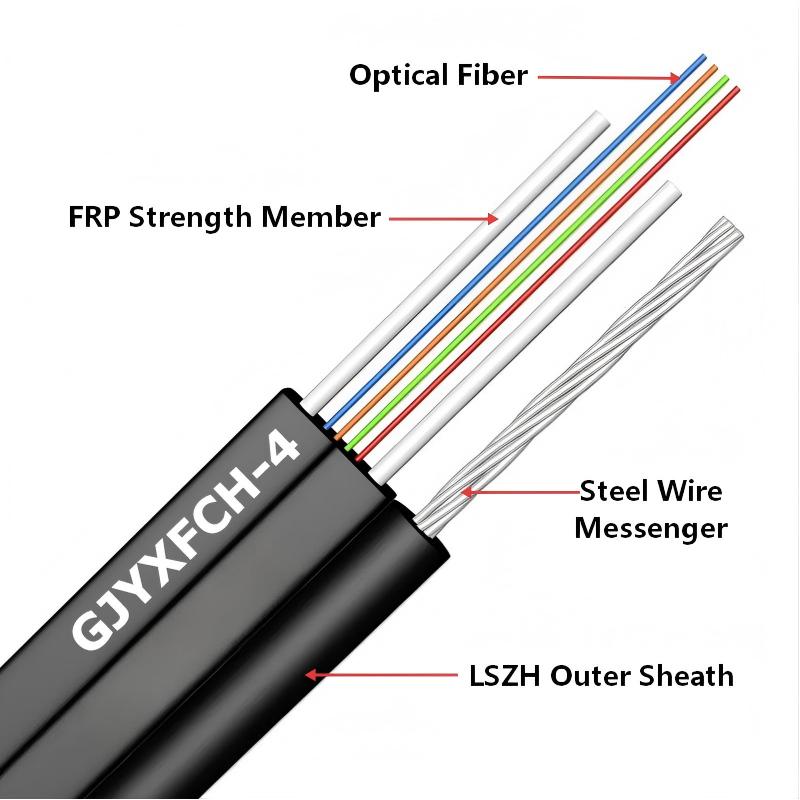

Filo messaggero superiore in acciaio : filo di acciaio zincato ad alta resistenza incorporato nella sezione superiore a forma di 8, assorbe tutta la tensione della sospensione per realizzare un'installazione sospesa autoportante senza filo di sospensione aggiuntivo.
Unità fibra inferiore:
Fibra ottica: fibra monomodale a 1/2/4/6 core con codifica a colori standard conforme a TIA/EIA‑598; Per i percorsi stretti è preferibile la fibra G.657 insensibile alla flessione.
Doppie aste parallele in FRP solide disposte su entrambi i lati del nucleo in fibra per fornire protezione antischiacciamento e antiflessione; La parte in fibra completamente non metallica elimina il rischio EMI.
Guaina esterna LSZH : giacca integrale che avvolge l'intero profilo FIG8 con tacca a strappo incorporata; L'LSZH stabilizzato ai raggi UV è opzionale per l'installazione all'aperto a lungo termine.
Nota: il messaggero in filo di acciaio può essere trasformato in messaggero FRP (non metallico) secondo le richieste del cliente.
Dimensioni compatte 5,2×2,0 mm : profilo sottile per un facile instradamento lungo pareti, gronde e condotti stretti.
Design con nucleo in fibra non metallica : l'unità in fibra utilizza un rinforzo in FRP, più leggero rispetto alla versione GJYXCH rinforzata in acciaio, senza induzione elettromagnetica.
Costruzione integrata FIG8 autoportante : il messenger integrato rimuove il cavo di sospensione aggiuntivo, consente di risparmiare sugli accessori di installazione e sui costi di costruzione.
Spelatura senza attrezzi : la fessura a strappo prefabbricata consente la divisione manuale della guaina per separare il messaggero e l'unità fibra, migliorando notevolmente l'efficienza della terminazione sul campo.
Doppio scopo per interni ed esterni : la guaina ignifuga LSZH (a basso contenuto di fumi e zero alogeni) soddisfa i requisiti di sicurezza antincendio interni; L'opzione modificata UV resiste all'invecchiamento della luce solare per l'esposizione all'esterno in qualsiasi condizione atmosferica.
Eccellenti prestazioni di flessione : abbinato alla fibra resistente alla flessione G.657, si adatta a piccoli angoli di flessione durante il cablaggio domestico interno.
Lancio aereo FTTH pole-to-house per quartieri residenziali urbani, villaggi e progetti di potenziamento della fibra in campagna.
Interconnessione aerea da edificio a edificio di breve portata in campus, parchi industriali e blocchi commerciali.
Cablaggio di transizione esterno-interno: sopraelevato dal palo della luce alla parete esterna, quindi penetra nella stanza per collegare le apparecchiature ONT.
Spazio ristretto disposto lungo la grondaia dell'edificio, canaletta muraria e piccola conduttura per la ricostruzione della vecchia fibra comunitaria.
Specifiche core 4/6 per unità multiabitazione (MDU) con fibre di backup di riserva per la successiva espansione della rete.
1/2 core: accesso FTTH per singola famiglia indipendente;
4 nuclei: piccole case plurifamiliari con fibra di riserva di riserva;
6 core: MDU, cluster residenziale e progetto riservato per futura espansione della rete.
GJYXFCH adotta due elementi di resistenza FRP non metallici accanto alle fibre; GJYXCH utilizza fili di acciaio pieni per il rinforzo delle fibre.
La struttura in FRP rende GJYXFCH più leggero e un'unità in fibra completamente non metallica senza induzione, mentre GJYXCH rinforzato con acciaio possiede una forza di trazione più elevata per una campata aerea più lunga.
Intervallo di portata sicuro regolare: 30 ~ 50 m, più corto del GJYXCH rinforzato con acciaio. Per campate superiori a 50 metri, seleziona un cavo di messaggeria ad alta resistenza personalizzato o raccordi di sospensione ausiliari aggiuntivi.
Lunghezza di consegna:
Normalmente 1 km o 2 km, possono essere personalizzati.

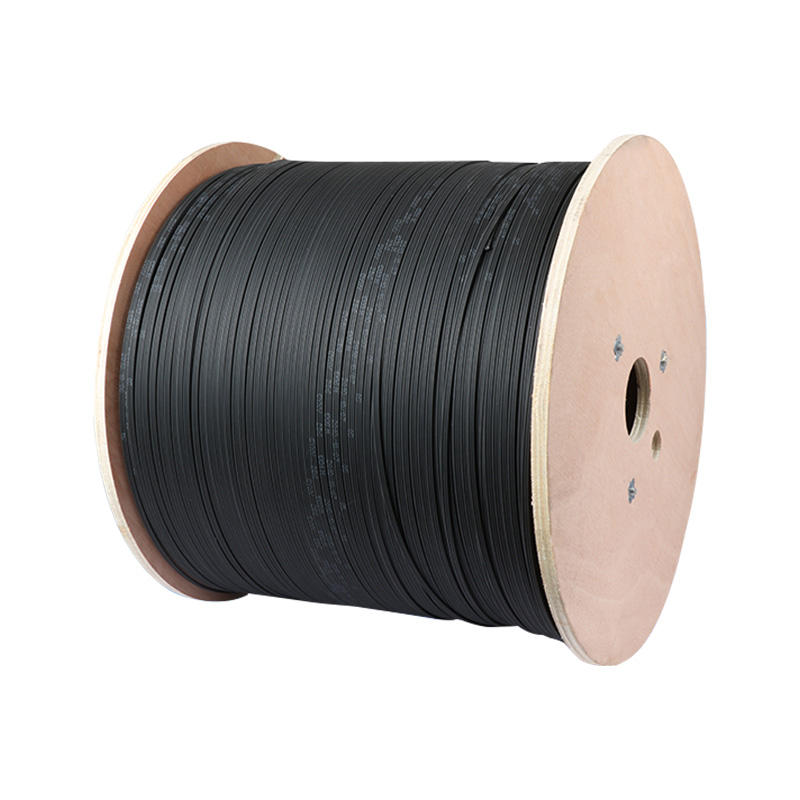

Opzioni del tamburo:
Tamburo di compensato o tamburo di plastica
(Marcatura di cavi e tamburi in base alle esigenze del cliente.)
Opzioni del pacchetto:
Pacchetto di cartone
Pacchetto pallet
Pacchetto pallet+cartone
Immagini di spedizione:
