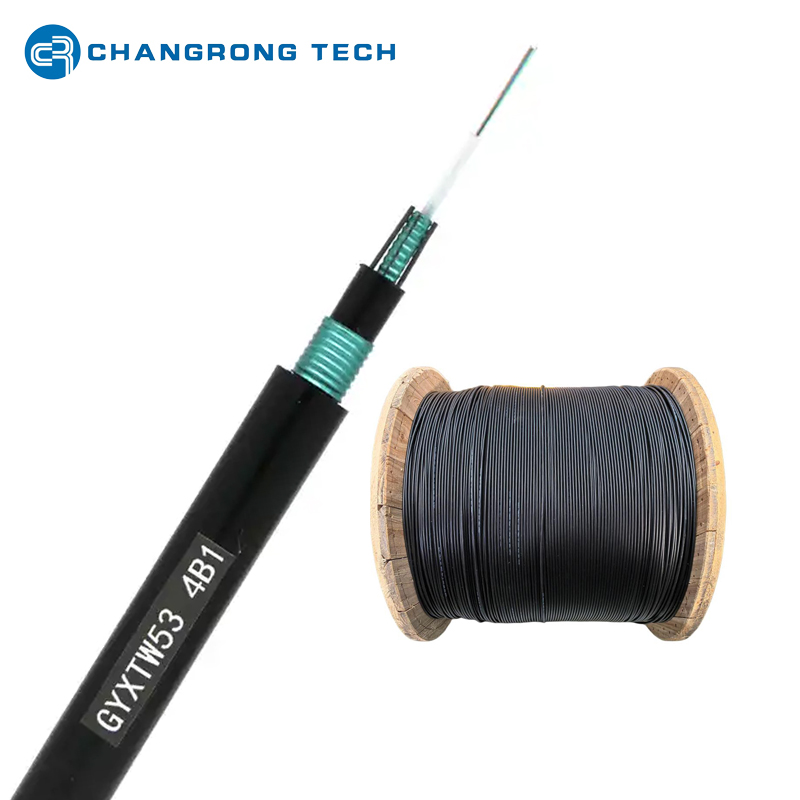

GYXTW53
ЧАНГРОНГ ТЕХ
| Модель | GYXTW53 |
| Количество клетчатки | 2 ядра - 24 ядра |
| Трубка | Центральная свободная трубка |
| Водоблокирующий материал | Водоблокирующая лента или шпатлевка |
| Броня | Стальная лента с двойным гофрированием (CST) |
| Член Силы | 2 параллельные стальные проволоки |
| Внутренняя оболочка | ЧП |
| Внешняя оболочка | ПЭ или ЛСЖ |
| Температурный диапазон | - от 40 °С до 70 °С |
| Приложение |
Прямая подземная установка в воздуховоде/UG |

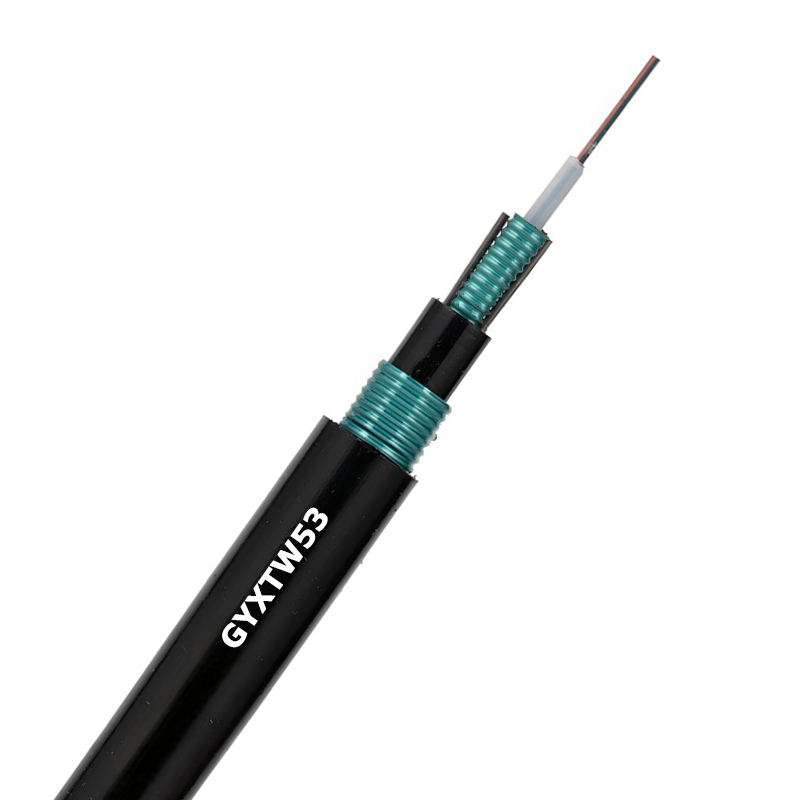

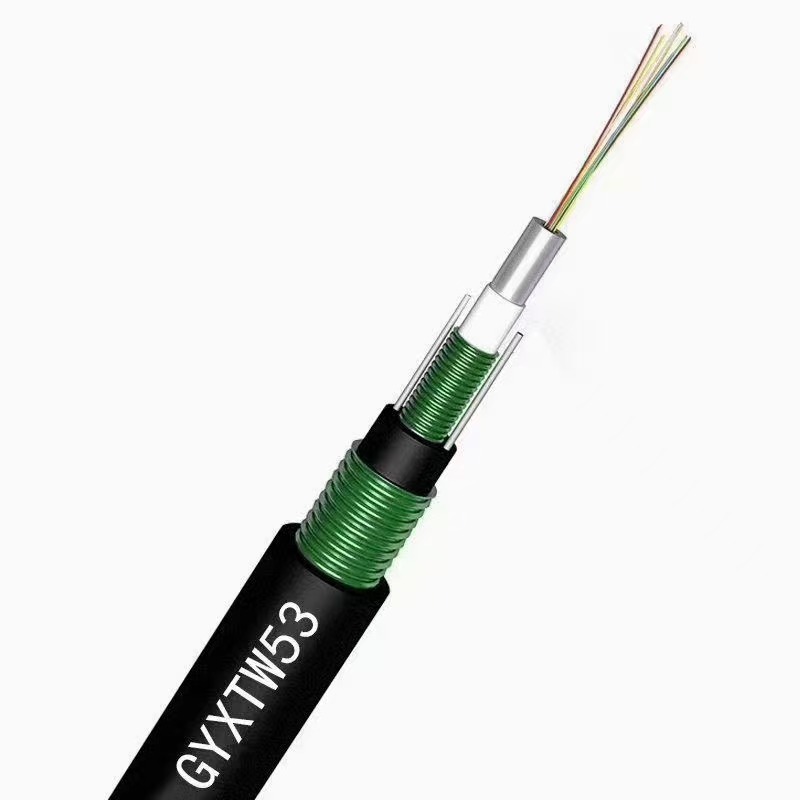

Этот оптоволоконный кабель GYXTW53 для наружного применения предназначен для прокладки под землей и имеет следующие характеристики:
Броня из двойной стальной ленты : Двойная гофрированная стальная лента (CST) обеспечивает превосходную механическую защиту от бокового удара, ударов и укусов грызунов.
2 параллельных стальных проволоки. Прочный элемент : обеспечивает высокое сопротивление растяжению.
Центральная трубка : одинарная свободная трубка, наполненная водоблокирующим гелем, хорошая защита волокон, эта структура обеспечивает меньший размер, легкий вес, простую установку.

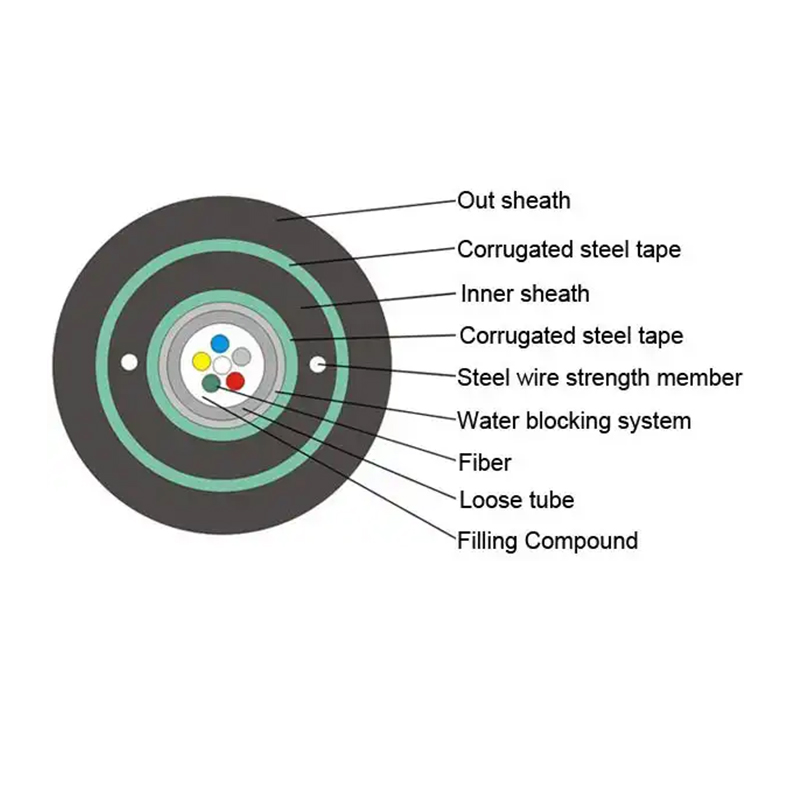

Волокна помещены в свободную трубку из ПБТ, заполненную водостойким наполнителем. Трубка обматывается слоем ПСП (стальной ленты) в продольном направлении. Между PSP и свободной трубкой наносится водоблокирующий материал, обеспечивающий компактность и водонепроницаемость кабеля. По обеим сторонам стальной ленты размещены две параллельные стальные проволоки, поверх которых нанесена тонкая внутренняя полиэтиленовая оболочка. После того, как второй PSP продольно наложен на внутреннюю оболочку, наконец, кабель комплектуется внешней полиэтиленовой оболочкой.

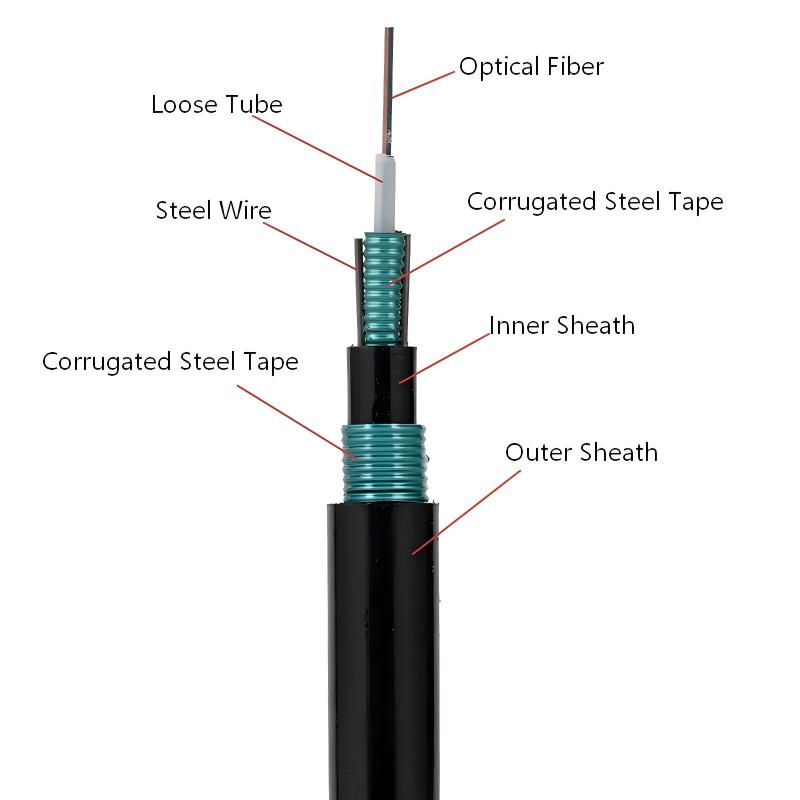

| Лайнер №. | Компонент |
|
| 1. Оптические волокна | Одномодовые (например, G.652D, G.657A1/A2) или многомодовые (например, OM3/OM4) волокна, окрашенные устойчивыми к УФ-излучению чернилами для идентификации волокна, свободно размещенные в центральной трубке. | |
| 2. Центральная свободная трубка | Свободная трубка из ПБТ (полибутилентерефталата), заполненная трубочным гелем для предотвращения проникновения влаги и защиты волокон от микроизгиба. | |
| 3. Водонепроницаемая лента (дополнительно) | обернут вокруг центральной свободной трубки для обеспечения вторичной защиты от воды. | |
| 4. Первая броня CST | Гофрированная стальная лента продольно обернута вокруг центральной трубы для обеспечения лучшей влагонепроницаемости и защиты от грызунов. | |
| 5. Параллельные стальные проволоки | Две оцинкованные стальные проволоки (диаметр: ~ 1,5–2,0 мм) обеспечивают дополнительную прочность на разрыв. | |
| 6. Внутренняя оболочка | полиэтилен (ПЭ) | |
| 7. Вторая броня CST | Гофрированная стальная лента продольно обернута вокруг внутренней оболочки и склеена клеем для повышения устойчивости к раздавливанию и защиты от грызунов. | |
| 8. Внешняя оболочка | Малодымный безгалогенный (LSZH) или полиэтиленовый (PE) | |
Превосходная механическая защита : двойная стальная ленточная броня и двойная оболочка обеспечивают высокую устойчивость к раздавливанию, ударам и растягивающим усилиям, что позволяет прокладывать их непосредственно в земле без дополнительных воздуховодов.
Превосходная устойчивость к влаге и коррозии : водоблокирующий гель, водоблокирующая пряжа или лента и двойная оболочка из полиэтилена/LSZH эффективно предотвращают проникновение влаги и противостоят коррозии, вызываемой почвой, солью и химикатами.
Устойчивость к грызунам и термитам : жесткая стальная ленточная броня действует как физический барьер против повреждений, причиняемых грызунами и термитами, что имеет решающее значение для подземного размещения в сельских или лесных районах.
Низкое затухание и стабильные характеристики . Центральная свободная трубчатая конструкция сводит к минимуму потери на микроизгибы, обеспечивая стабильную оптическую передачу даже в условиях воздействия окружающей среды (перепады температур, оседание почвы).
Простая установка : легкий вес по сравнению с традиционными тяжелыми бронированными кабелями, он поддерживает методы установки непосредственно в земле, прокладке траншеи и горизонтально-направленному бурению (ГНБ).
Соответствие экологическим требованиям : варианты оболочки LSZH соответствуют требованиям по огнестойкости и низкой токсичности для применения в экологически чувствительных зонах.
Подземные сети прямого захоронения : основное применение для магистральных сетей дальней связи, городских сетей доступа и проектов широкополосной связи в сельской местности, где кабели прокладываются непосредственно в траншеях без защиты воздуховодов.
Применение в суровых условиях окружающей среды : подходит для районов с каменистой почвой, высоким давлением на почву или коррозионными почвенными условиями (например, прибрежные районы, промышленные зоны с химическим загрязнением).
Подключение к сельской местности и отдаленным районам : идеально подходит для соединения отдаленных деревень, ферм и промышленных объектов, где установка воздуховодов дорогостояща или нецелесообразна.
Муниципальные и коммунальные сети : совместимы с инфраструктурными проектами, такими как развертывание умных городов, системы мониторинга дорожного движения и линии связи энергосистем.
GYXTW : Одиночная броня из стальной ленты, одна внешняя полиэтиленовая оболочка. В основном для канальных, неглубоких захоронений. Более низкая устойчивость к раздавливанию и грызунам.
GYXTW53 : Двойная броня из стальной ленты + внутренняя полиэтиленовая оболочка + внешняя полиэтиленовая оболочка (двойная оболочка). Гораздо более высокая защита от раздавливания, ударов и грызунов, специально разработан для прямого захоронения.
Стальная лента с двойным гофрированием обеспечивает надежную физическую защиту от грызунов.
Водоблокирующий гель внутри свободной трубки + водоблокирующая пряжа + герметичный двойной барьер из стальной ленты предотвращают продольное распространение воды. Он выдерживает влажную почву и грунтовые воды. Но это НЕ подводный кабель; не используйте для длительного подводного погружения в реки или озера.
Стандарт: черная оболочка из полиэтилена высокой плотности — лучше всего подходит для прямого захоронения в земле, устойчива к УФ-излучению, антикоррозионная, низкая стоимость.
Оболочка LSZH не является обязательной, в основном для туннелей, переходных участков внутри и снаружи; не лучший выбор для проектов, прокладываемых под землей на открытом воздухе.
это конструкция с одной центральной свободной трубкой , стандартное максимальное количество волокон составляет 24 ядра..
Длина катушки :
обычно 2 км, 3 км, 4 км (по запросу)

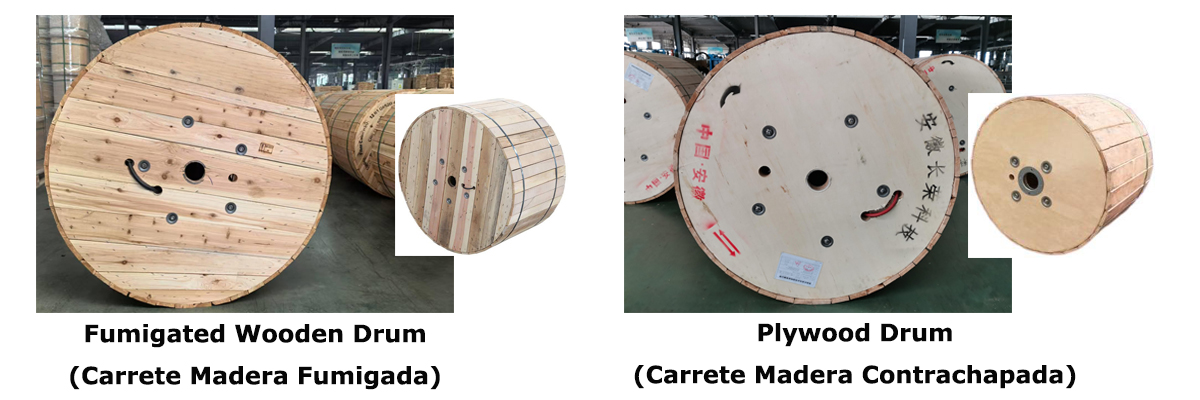

Варианты барабана :
Окуренный деревянный барабан
Деревянный барабан, армированный сталью
Фанерный барабан
Маркировка кабеля и барабана по требованиям заказчика.
