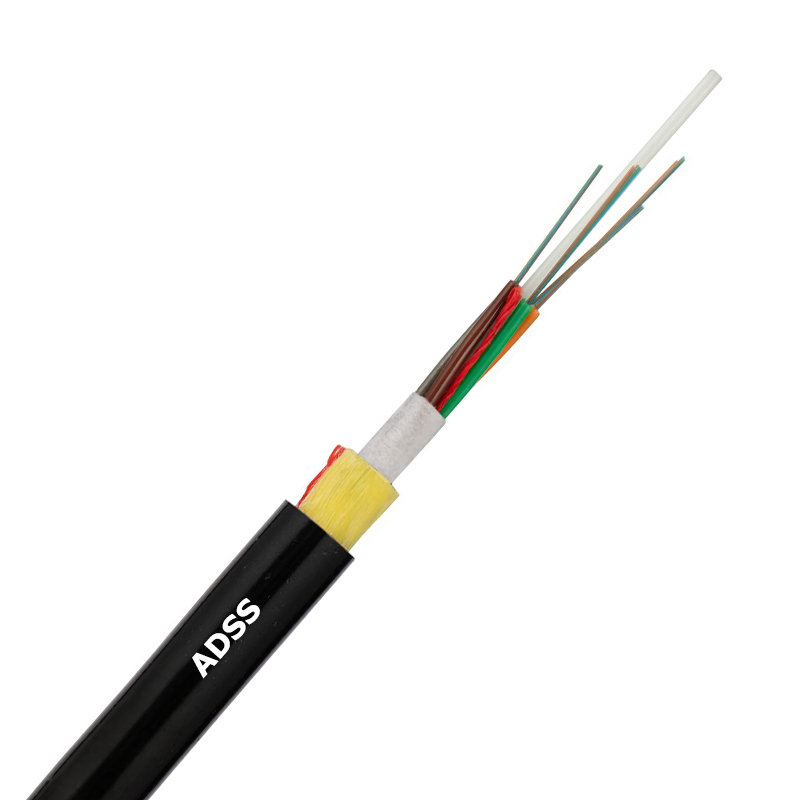

ADSS (جميع الدعم الذاتي العازل) كابل الألياف الضوئية الهوائي العلوي الخارجي سترة واحدة تمتد بطول 100 متر
| نموذج | إي دي إس إس |
| عدد الألياف | 2 كور - 288 كور |
| نوع الألياف | ITU-T G.652.D |
| عضو القوة المركزية | FRP (البلاستيك المقوى بالألياف الزجاجية) |
| مادة الشد |
غزل الأراميد |
| مقاومة الرطوبة | خيوط مانعة للماء وشريط مانع للماء |
| سترة خارجية | بي أو في |
| تخصيص | 80/100/120/150/200/300/400 م إلخ. |
| طلب | تمديدات علوية ذاتية الدعم، خط كهرباء عالي الجهد |
| طول الطبل |
2 كم، 3 كم، 4 كم، 5 كم |
| خيارات الوظائف الإضافية: |
| 1. مضاد للقوارض بخيوط زجاجية معززة |
| 2. مكافحة القوارض مع المسطح FRP |
وصف:
يعتبر كابل الألياف الضوئية ADSS عبارة عن وسيلة نقل بصرية عازلة ذاتية الدعم ومخصصة بالكامل، مصممة للاتصالات ذات النطاق الترددي العالي لمسافات طويلة - خاصة في شبكات أنظمة الطاقة (على سبيل المثال، خطوط الطاقة العلوية). على عكس كابلات الألياف التقليدية التي تتطلب دعمًا خارجيًا (مثل أسلاك المراسلة)، تعتمد ADSS على هيكلها العازل (غير الموصل) لتحمل الأحمال الميكانيكية (الوزن والرياح والجليد)، مما يجعلها مثالية للبيئات التي تشكل فيها التوصيل الكهربائي خطرًا (على سبيل المثال، بالقرب من خطوط الكهرباء ذات الجهد العالي).
يتم تعريف ADSS بصفتين أساسيتين:
• عازل بالكامل : لا يتم استخدام أي مكونات معدنية (مثل الأسلاك الفولاذية والدروع النحاسية). وهذا يلغي التوصيل الكهربائي، ويتجنب التيارات المستحثة من خطوط الطاقة ذات الجهد العالي القريبة (وهي ميزة أمان مهمة لتطبيقات شبكات الطاقة).
• الدعم الذاتي : يوفر تصميمه الهيكلي قوة شد وصلابة كافية ليتم تركيبه بشكل مستقل (على سبيل المثال، معلق بين أبراج الطاقة) دون الاعتماد على كابلات دعم إضافية.
فهو يدمج نوى الألياف الضوئية (لنقل البيانات) مع أعضاء القوة العازلة والطبقات الواقية، مما يوازن بين أداء الاتصالات والمتانة الميكانيكية والسلامة الكهربائية.
الهيكل الداخلي:
تتبع كابلات ADSS تصميمًا متعدد الطبقات، حيث يؤدي كل مكون وظيفة محددة. يختلف الهيكل قليلاً حسب الشركة المصنعة ولكنه يتضمن عادةً الطبقات التالية:
| اسم الطبقة | تعبير | وظيفة |
| الألياف الضوئية الأساسية | ألياف أحادية الوضع (SM). | 'قلب النقل' — يحمل الإشارات الضوئية عبر الانعكاس الداخلي الكلي. |
| طلاء أولي | أكريليت معالج بالأشعة فوق البنفسجية | يحمي قلب/كسوة السيليكا للألياف من الخدوش الدقيقة والرطوبة. |
| عازلة أنبوب فضفاضة | بولي بيوتيلين تيريفثاليت (PBT) | يغلف 1-12 ألياف؛ مملوء بجل مانع للماء لمنع دخول الماء. |
| طبقة الجديلة | البلاستيك المقوى بالألياف الزجاجية (GFRP)، خيوط الكيفلار الأراميد | عضو القوة : GFRP كعضو قوة مركزية، وخيوط الأراميد كقوة إضافية. يوفر قوة شد لدعم وزن الكابل ومقاومة أحمال الرياح/الجليد. |
| طبقة حجب المياه | أشرطة وخيوط قابلة للانتفاخ بالماء | يحجب اختراق المياه الطولي (ضروري للاستخدام الخارجي والعلوي). |
| الغلاف الخارجي | البولي إيثيلين (PE) أو PE مثبطات اللهب أو مضاد التتبع (AT) | الحماية النهائية ضد الأشعة فوق البنفسجية، والعوامل الجوية (المطر، الثلج)، والمواد الكيميائية، والتأثيرات المادية. |

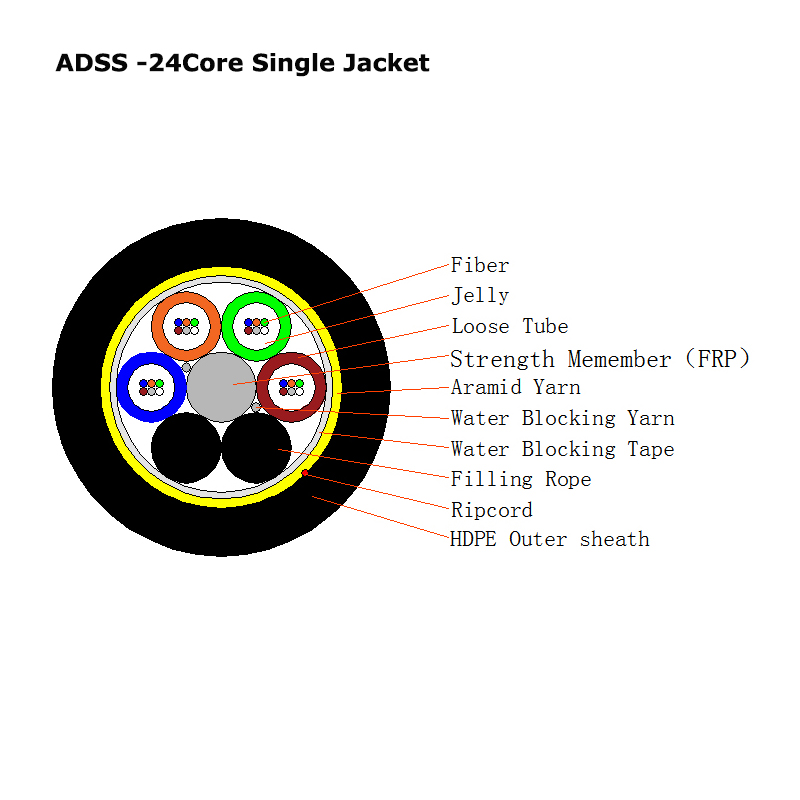

سترة ADSS واحدة
ADSS-24C
المزايا:
السلامة الكهربائية : يعمل البناء العازل بالكامل على التخلص من المكونات المعدنية، لذلك لا يقوم بتوصيل الكهرباء. وهذا يمنع الفولتية/التيارات المستحثة من خطوط الطاقة ذات الجهد العالي (يتجنب تلف المعدات ومخاطر الصدمات الكهربائية).
راحة الدعم الذاتي : لا حاجة لسلك مراسلة منفصل أو هيكل دعم. يقلل من وقت التركيب والعمالة والتكاليف، خاصة عند التعديل التحديثي على أبراج الطاقة الحالية.
أداء ميكانيكي ممتاز :
قوة شد عالية (خيوط الأراميد / أعضاء قوة FRP) لتحمل الأحمال العلوية (مثل تراكم الجليد والرياح القوية).
مرونة جيدة لسهولة التعامل أثناء التثبيت.
مقاومة الطقس والبيئة :
الغلاف الخارجي المثبت بالأشعة فوق البنفسجية يقاوم التدهور الناتج عن أشعة الشمس.
تعمل طبقات حجب الماء والمواد المقاومة للرطوبة على منع التآكل أو فقدان الإشارة بسبب الرطوبة.
نطاق واسع لدرجة حرارة التشغيل (-40 درجة مئوية إلى +70 درجة مئوية)، مناسب للمناخات القاسية (الصحاري والمناطق المرتفعة والمناطق الباردة).
عرض نطاق ترددي عالٍ وخسارة منخفضة : يستخدم أليافًا أحادية الوضع (نموذجية للمسافات الطويلة) مع توهين منخفض (~0.21 ديسيبل/كم عند 1550 نانومتر)، مما يتيح نقل البيانات بسرعة عالية (10 جيجابت في الثانية، 100 جيجابت في الثانية) على مدى عشرات أو مئات الكيلومترات.
التطبيقات:
يتم استخدام ADSS على نطاق واسع في السيناريوهات التي تكون فيها السلامة الكهربائية والدعم الذاتي والمتانة الخارجية أمرًا بالغ الأهمية. تشمل التطبيقات الرئيسية ما يلي:
مراقبة شبكة الطاقة والتحكم فيها: ينقل البيانات في الوقت الفعلي (مثل الجهد والتيار وحالة المعدات) بين المحطات الفرعية ومراكز التحكم ومرافق توليد الطاقة. تمكين عمليات الشبكة الذكية (على سبيل المثال، موازنة التحميل، واكتشاف الأخطاء).
إعادة تأهيل خطوط الكهرباء العلوية: يتم تركيبها جنبًا إلى جنب مع خطوط الكهرباء ذات الجهد العالي (HV) أو الجهد العالي جدًا (EHV) (110 كيلو فولت إلى 1000 كيلو فولت) على الأبراج الحالية. يلغي الحاجة إلى بناء هياكل دعم جديدة، مما يقلل التكاليف.
اتصال المناطق الريفية/النائية: يتم ربطه بين أعمدة المرافق أو الأبراج لتوفير خدمات الإنترنت/الصوت عالية السرعة في المناطق التي يكون فيها مد الكابلات تحت الأرض غير عملي (على سبيل المثال، المناطق الجبلية والأراضي الزراعية).
التوصيل لمسافات طويلة: يُستخدم كوصلة توصيل بين أبراج الخلايا أو مراكز الاتصالات، مما يزيد من فقدان الإشارة المنخفض لفترات طويلة (على سبيل المثال، ربط المدن أو المراكز الريفية بالشبكات الأساسية).
محطات الطاقة المتجددة: تربط مزارع الطاقة الشمسية أو مزارع الرياح أو منشآت الطاقة الكهرومائية بالشبكة الرئيسية، وتنقل بيانات توليد الطاقة وإشارات التحكم.
السكك الحديدية والنقل: يتم تركيبها على طول خطوط السكك الحديدية لدعم أنظمة اتصالات القطارات (مثل الإشارات وخدمة الواي فاي للركاب) أو على طول الطرق السريعة لأنظمة النقل الذكية (ITS).
التعدين والنفط/الغاز: يستخدم في المناطق الخارجية غير المتفجرة (مثل مواقع التعدين السطحية) لنقل البيانات التشغيلية، حيث يتجنب هيكله العازل مخاطر الشرارة.
يعد كابل الألياف الضوئية ADSS حلاً متخصصًا يجمع بين السلامة الكهربائية (العازلة بالكامل)، وسهولة التركيب (الدعم الذاتي)، والمتانة البيئية. على الرغم من أن تكاليفها الأولية أعلى وقيود النطاق، إلا أن خصائصها الفريدة تجعلها غير قابلة للاستبدال لاتصالات شبكة الطاقة، والاتصال الريفي، وتطبيقات البيئة القاسية - حيث تلعب دورًا رئيسيًا في الشبكات الذكية الحديثة وشبكات الاتصالات لمسافات طويلة.
1. معلمة الهيكل
| نموذج | إي دي إس إس -SPAN100 | ||||||||
| نوع الألياف | G652D G655 G657 50/125 62.5/125 | ||||||||
| عدد الألياف | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| الأعلى. ألياف لكل أنبوب | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| الوحدات (الأنابيب أو الحشو) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| قطر الكابل (مم) | 9.7 | 9.7 | 9.7 | 9.7 | 11.2 | 12.3 | 13.5 | 13.7 | 16.3 |
| وزن الكابل (كجم/كم) | 74 | 75 | 75 | 75 | 100 | 120 | 143 | 142 | 195 |
| الشد (ن) | مات: 1800 | ||||||||
| سحق (ن / 100 ملم) | المدى الطويل/القصير: 300/1000 | ||||||||
| دقيقة. نصف قطر الانحناء (مم) | ثابت/ديناميكي: 10D/20D | ||||||||
| درجة الحرارة (°C) | التخزين/التشغيل:-40 درجة مئوية ~ 70 درجة مئوية | ||||||||
2. تحديد لون الألياف
لا. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
لون |
أزرق |
البرتقالي |
أخضر |
بني |
لائحة |
أبيض |
أحمر |
أسود |
أصفر |
البنفسجي |
لون القرنفل |
أكوا |
3. معلمة الألياف G.652.D (بعد الكابل)
غرض |
صفات |
وحدة |
قيمة |
|
هندسي |
قطر الكسوة |
ميكرومتر |
125.0±1.0 |
|
الكسوة غير الدائرية |
% |
.01.0 |
||
خطأ في تركيز الكسوة الأساسية |
ميكرومتر |
.60.6 |
||
عدم الدائرية الأساسية |
% |
≥12 |
||
قطر الطلاء |
ميكرومتر |
245 ± 10.0 |
||
خطأ في تركيز الطلاء والكسوة |
ميكرومتر |
≥12 |
||
شعاع الضفيرة |
م |
≥4 |
||
التوهين |
منحدر التشتت الصفري S0 |
ملاحظة/nm²كم |
.0.092 |
|
توهين 1625 نانومتر |
ديسيبل / كم |
.30.30 |
||
توهين 1383+/-3 نانومتر |
ديسيبل / كم |
.30.36 |
||
توهين 1310 نانومتر |
ديسيبل / كم |
.30.36 |
||
توهين 1550 نانومتر |
ديسيبل / كم |
.20.22 |
||
انقطاع النقطة (1310 نانومتر و1550 نانومتر) |
ديسيبل |
.050.05 |
||
التوهين عند 1285 نانومتر ~ 1330 نانومتر مقارنة بـ 1310 نانومتر |
ديسيبل |
.030.03 |
||
التوهين عند 1485 نانومتر ~ 1580 نانومتر مقارنة بـ 1550 نانومتر |
ديسيبل |
.030.03 |
||
الطول الموجي صفر التشتت π0 |
نانومتر |
1300 0≥ ≥1324 |
||
تشتت |
تشتت 1285 ~ 1339 نانومتر |
ملاحظة/نانومتر/كم |
.53.5 |
|
تشتت 1271 ~ 1360 نانومتر |
ملاحظة/نانومتر/كم |
.35.3 |
||
تشتت 1550 نانومتر |
ملاحظة/نانومتر/كم |
13.3 ~ 18.6 |
||
القيمة الاسمية MFD (1310 نانومتر) |
ميكرومتر |
8.6-9.5 |
||
التسامح MFD |
ميكرومتر |
±0.4 |
||
الانحناء |
الطول الموجي لقطع الكابل lectcc |
نانومتر |
≥1260 |
|
التوهين المستحث بالانحناء الكلي 1550 نانومتر (100 دورة بقطر 60 مم) |
ديسيبل |
.50.5 |
||
بي إم دي |
س |
0.01% |
||
الحد الأقصى من الألياف الفردية |
ملاحظة/√كم |
0.2 |
||
م |
20 كابل |
|||

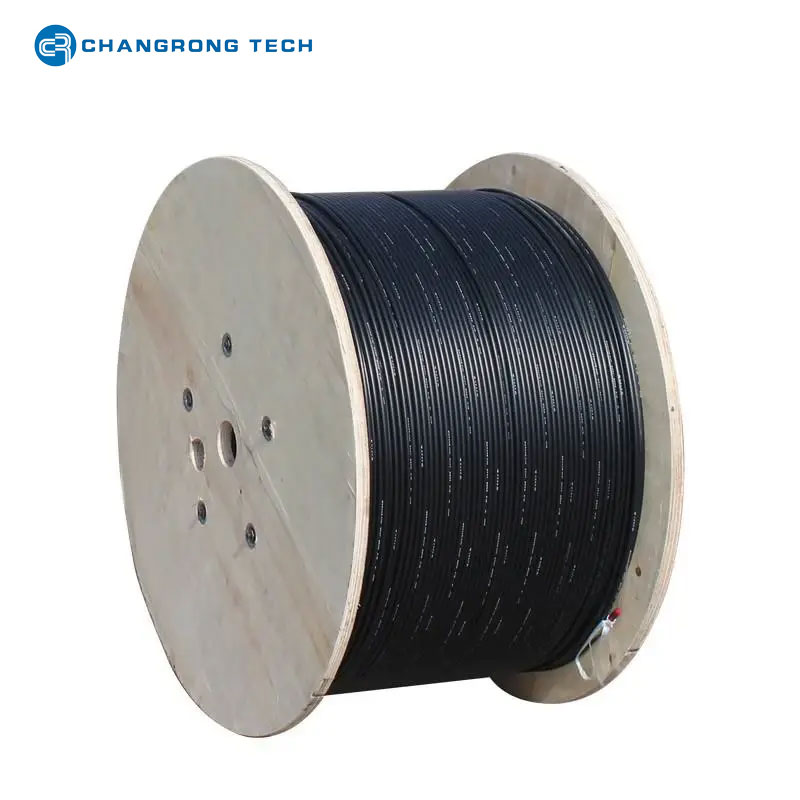

طول البكرة:
عادة 2 كم، 3 كم، 4 كم، 5 كم (حسب طلبك)
خيارات الطبل:
• طبل خشبي مدخن
• طبل خشبي مقوى بالفولاذ
• طبل الخشب الرقائقي
وضع علامات على الكابلات والطبل وفقًا لمتطلبات العميل.
