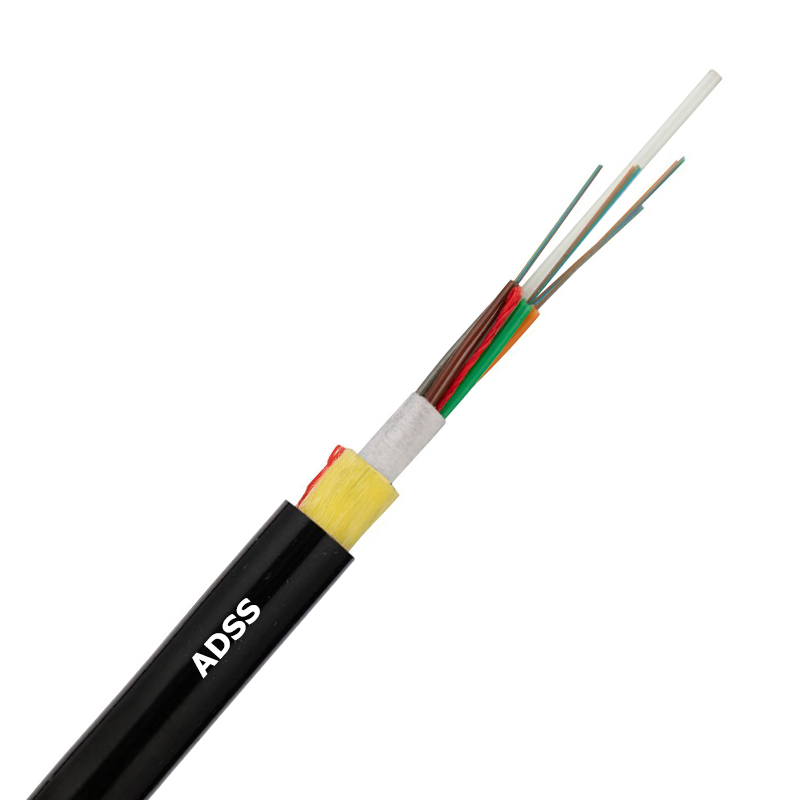

ADSS оптоволоконный кабель с одинарной оболочкой длиной 100 м

ADSS (полностью диэлектрический самонесущий) Воздушный воздушный наружный оптоволоконный кабель с одинарной оболочкой длиной 100 м

Модель	АДСС
Количество волокон	2 ядра - 288 ядер
Тип волокна	МСЭ-Т G.652.D
Член Центральной силы	FRP (пластик, армированный стекловолокном)
Растяжимый материал	Арамидная пряжа
Влагостойкость	Водоблокирующая пряжа и водоблокирующая лента
Внешняя куртка	ПЭ или АТ
Пролет	80/100/120/150/200/300/400м и т. д.
Приложение	Самонесущая воздушная прокладка высоковольтной линии электропередачи

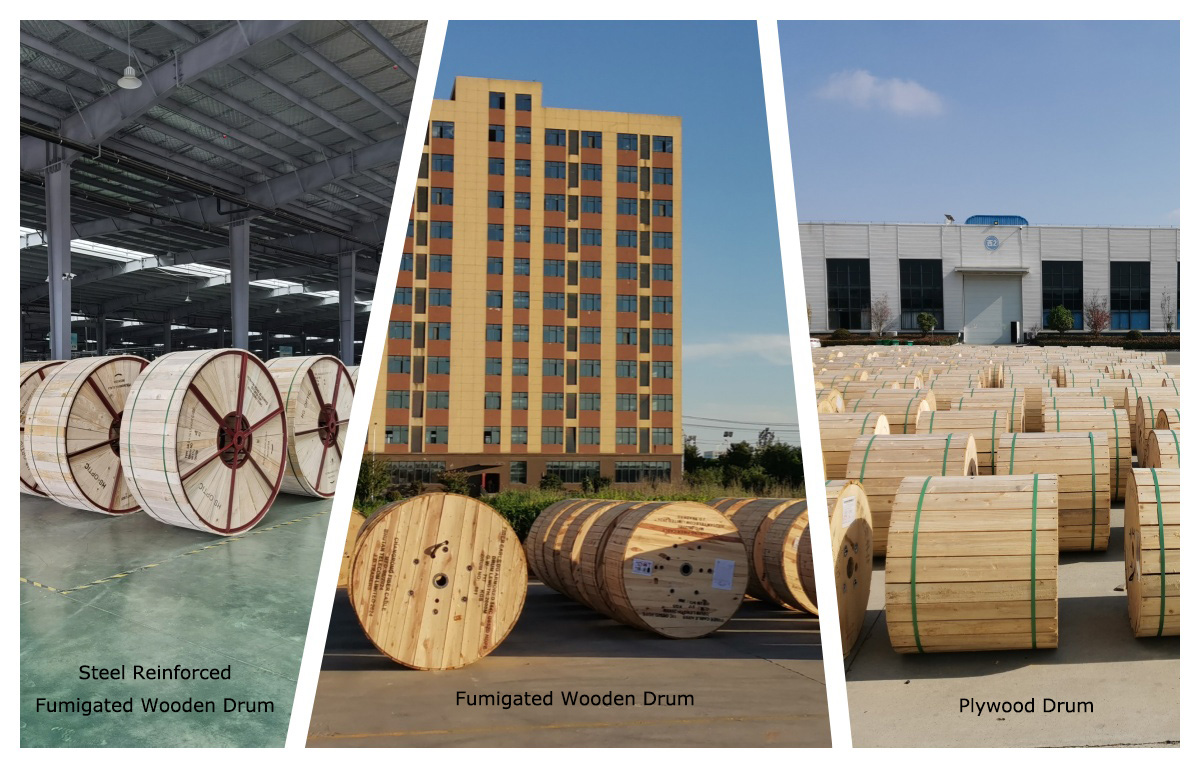

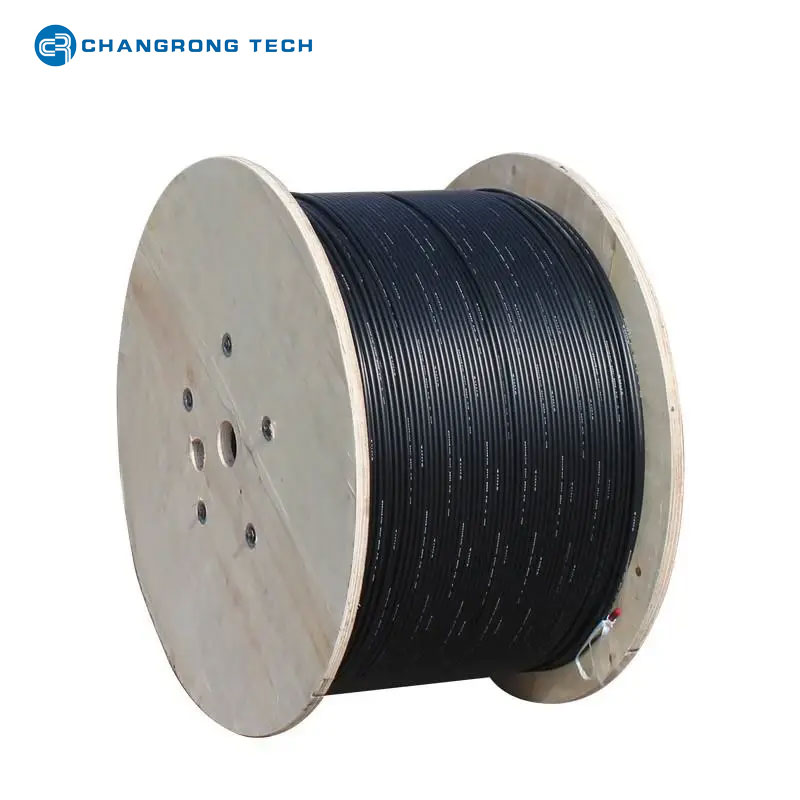

Длина барабана	2км, 3км, 4км, 5км

Дополнительные функциональные возможности:

1. Защита от грызунов с стеклянной пряжей . усиленной

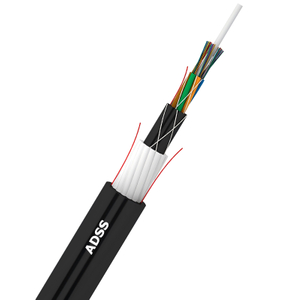

2. Защита от грызунов с плоским армированием из стеклопластика.

Описание:

Волоконно-оптический кабель ADSS — это специализированная полностью диэлектрическая самонесущая оптическая среда передачи, предназначенная для связи на большие расстояния с высокой пропускной способностью, особенно в сетях энергосистем (например, воздушных линиях электропередачи). В отличие от традиционных оптоволоконных кабелей, которым требуется внешняя опора (например, соединительные провода), ADSS опирается на собственную диэлектрическую (непроводящую) структуру для выдерживания механических нагрузок (вес, ветер, лед), что делает его идеальным для сред, где электропроводность представляет опасность (например, вблизи высоковольтных линий электропередачи).

ADSS определяется двумя важными атрибутами:

• Полностью диэлектрический : металлические компоненты (например, стальная проволока, медный экран) не используются. Это устраняет электропроводность и позволяет избежать наведенных токов от близлежащих высоковольтных линий электропередачи (важнейшая функция безопасности для электросетей).

• Самонесущий : его структурная конструкция обеспечивает достаточную прочность на разрыв и жесткость для независимой установки (например, натянутой между опорами электропередач), не полагаясь на дополнительные опорные тросы.

Он объединяет сердцевины оптического волокна (для передачи данных) с элементами диэлектрической прочности и защитными слоями, обеспечивая баланс между производительностью связи, механической прочностью и электрической безопасностью.

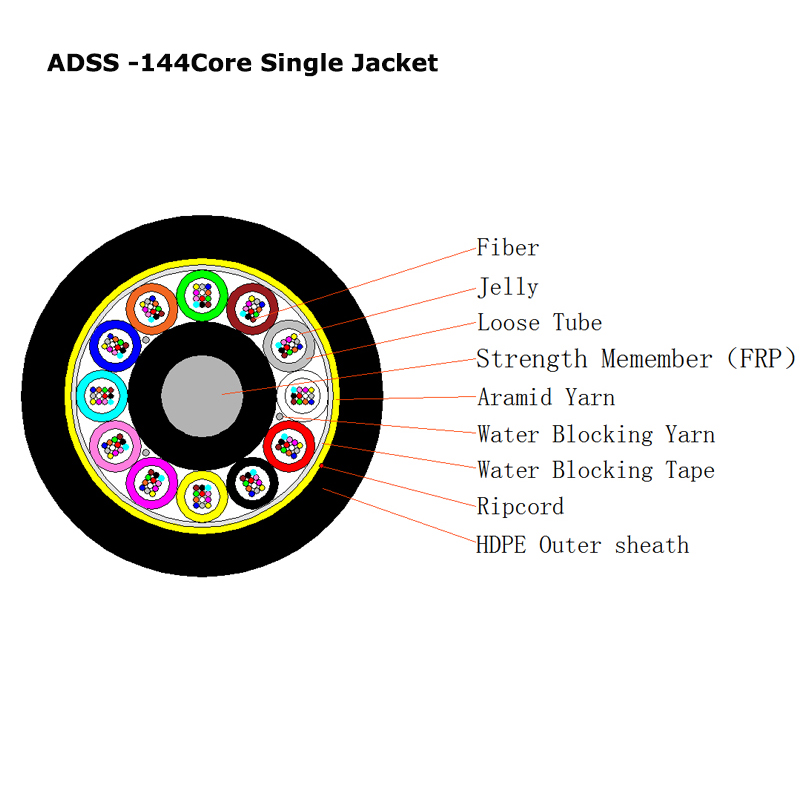

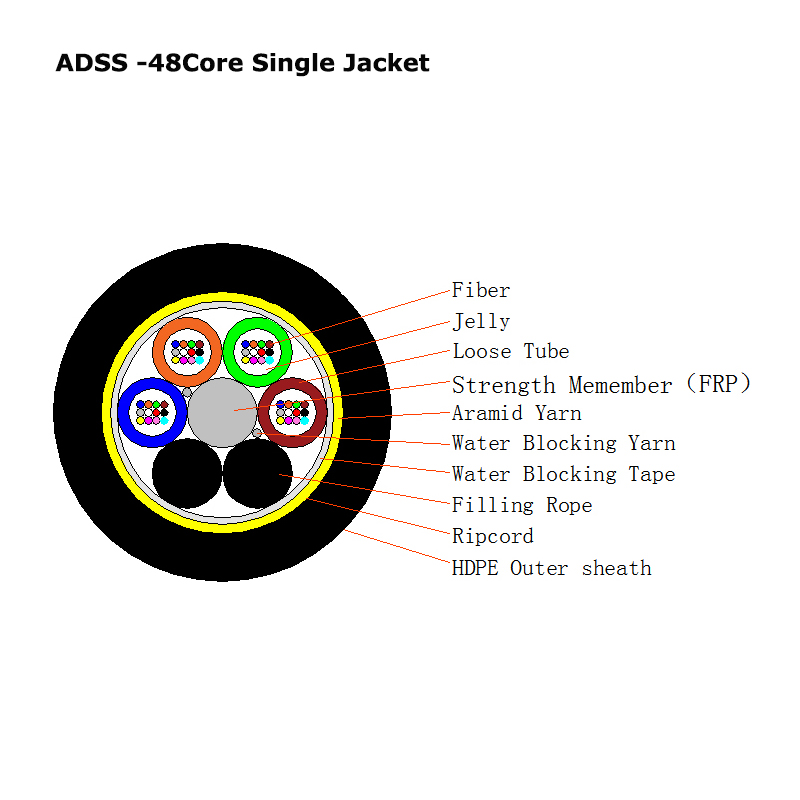

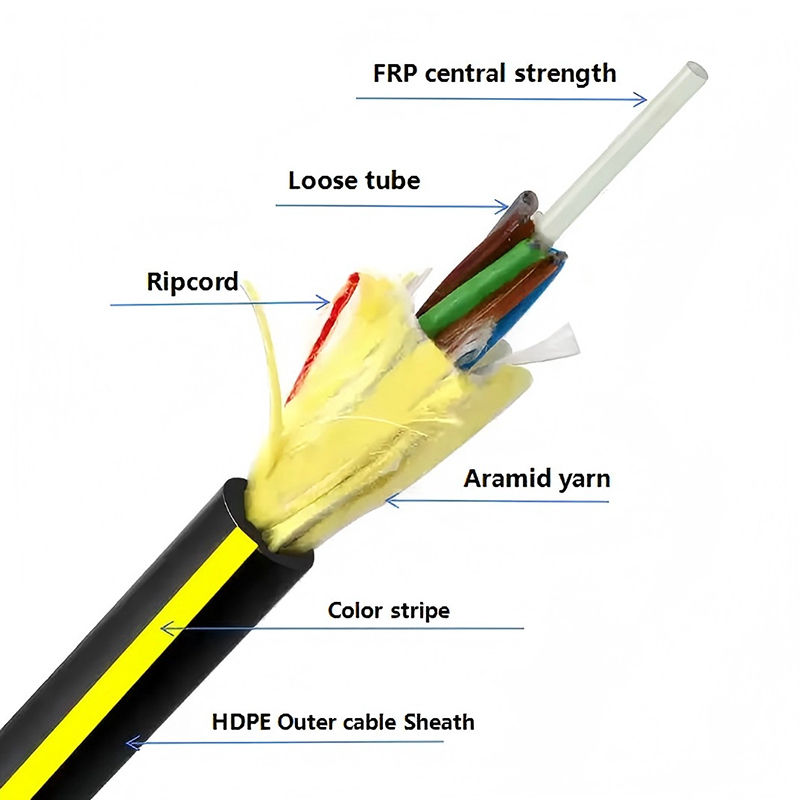

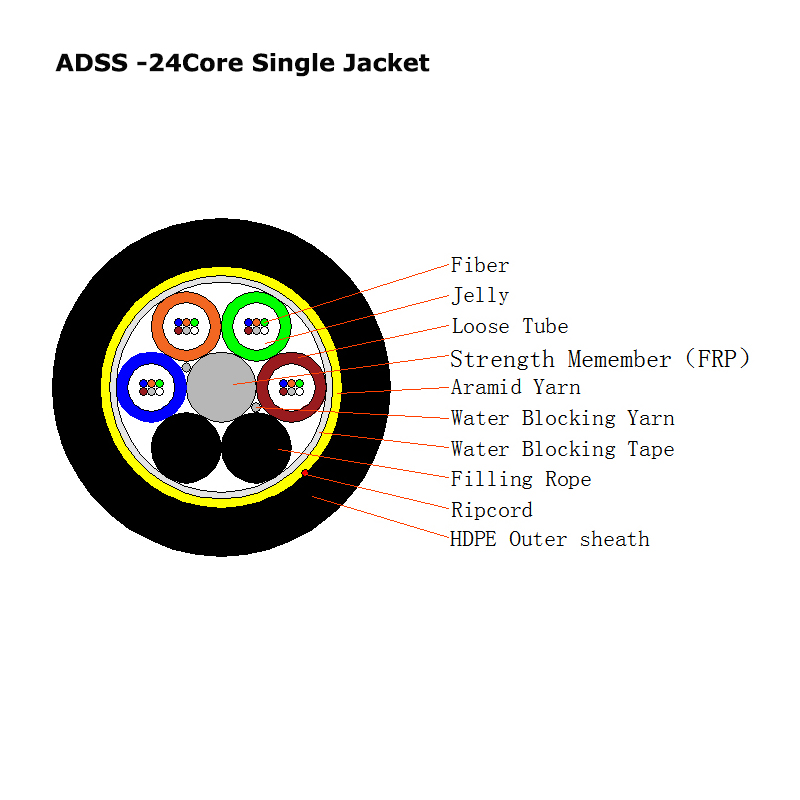

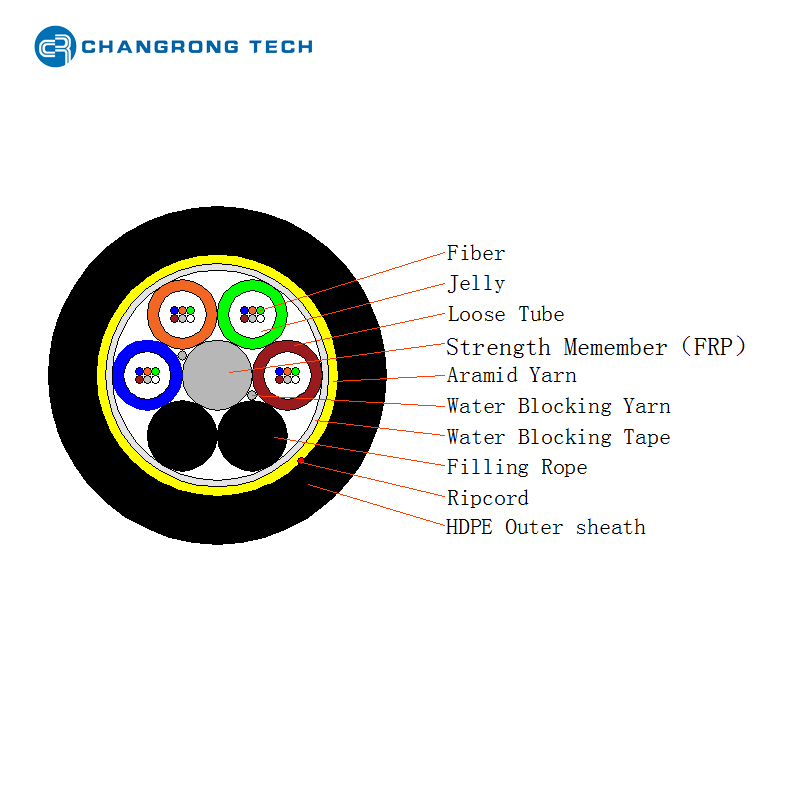

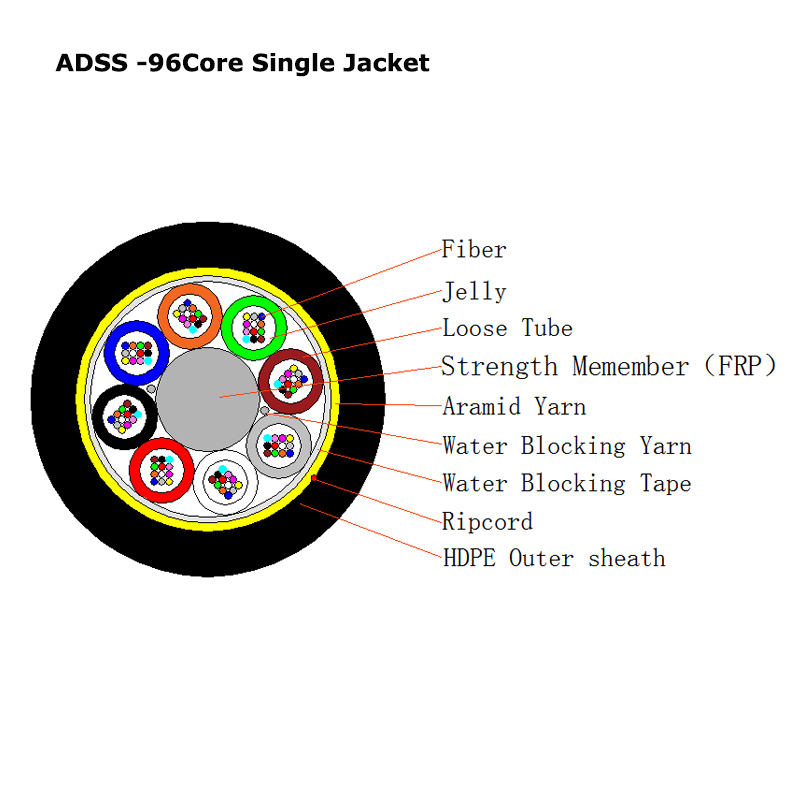

Внутренняя структура:

Кабели ADSS имеют многоуровневую конструкцию, где каждый компонент выполняет определенную функцию. Структура немного различается в зависимости от производителя, но обычно включает следующие слои:

Имя слоя	Состав	Функция
Оптическое волокно Сердечник	Одномодовые (SM) волокна	«Передающее сердце» — переносит оптические сигналы посредством полного внутреннего отражения.
Первичное покрытие	Акрилат, отверждаемый УФ-излучением	Защищает кварцевую сердцевину/оболочку волокна от микроцарапин и влаги.
Свободный буфер для трубок	Полибутилентерефталат (ПБТ)	Охватывает 1–12 волокон; наполнен водоблокирующим гелем для предотвращения попадания воды.
Скруточный слой	Пластик, армированный стекловолокном (GFRP), кевлар-арамидная пряжа	Прочный элемент : стеклопластик в качестве центрального элемента прочности, арамидная пряжа в качестве дополнительной прочности. Обеспечивает прочность на растяжение, позволяющую выдерживать вес кабеля и противостоять ветровым/ледяным нагрузкам.
Водоблокирующий слой	Водонабухающие ленты и нити	Блокирует продольное проникновение воды (критично при использовании на открытом воздухе и над головой).
Внешняя оболочка	Полиэтилен (PE) или огнестойкий PE или противослеживающий (AT)	Окончательная защита от УФ-излучения, атмосферных воздействий (дождя, снега), химикатов и физического воздействия.

Преимущества:

• Электрическая безопасность : полностью диэлектрическая конструкция исключает металлические компоненты, поэтому она не проводит электричество. Это предотвращает возникновение наведенных напряжений/токов от высоковольтных линий электропередачи (предотвращает повреждение оборудования и риск поражения электрическим током).




• Удобство самостоятельной поддержки : нет необходимости в отдельном проводе или опорной конструкции. Сокращает время, трудозатраты и затраты на установку, особенно при модернизации существующих опор электропередачи.

• Отличные механические характеристики :

• Высокая прочность на разрыв (арамидная пряжа/силовые элементы из стеклопластика) позволяет выдерживать верхние нагрузки (например, скопление льда, сильный ветер).

• Хорошая гибкость для удобства использования во время установки.




• Устойчивость к погодным условиям и окружающей среде :

• Внешняя оболочка, стабилизированная УФ-излучением, устойчива к разрушению под воздействием солнечного света.

• Водоблокирующие слои и влагостойкие материалы предотвращают коррозию или потерю сигнала из-за влажности.

• Широкий диапазон рабочих температур (от -40°C до +70°C), подходит для экстремального климата (пустыни, высокогорные районы, холодные регионы).




• Высокая пропускная способность и низкие потери : используются одномодовые волокна (типичные для больших расстояний) с низким затуханием (~ 0,21 дБ/км при длине волны 1550 нм), что обеспечивает высокоскоростную передачу данных (10 Гбит/с, 100 Гбит/с) на расстояние десятков или сотен километров.

Приложения:

ADSS наиболее широко используется в сценариях, где электробезопасность, самостоятельность и долговечность вне помещений имеют решающее значение. Ключевые приложения включают в себя:

1. Связь с энергосистемой (основной вариант использования)

• Мониторинг и контроль электросети: передает данные в режиме реального времени (например, напряжение, ток, состояние оборудования) между подстанциями, центрами управления и объектами производства электроэнергии. Обеспечивает работу интеллектуальных сетей (например, балансировку нагрузки, обнаружение неисправностей).

• Модернизация воздушной линии электропередачи: устанавливается рядом с линиями электропередач высокого (ВН) или сверхвысокого напряжения (СВН) (от 110 до 1000 кВ) на существующих опорах. Устраняет необходимость создания новых вспомогательных структур, сокращая затраты.




2. Телекоммуникационные сети

• Подключение к сельской/отдаленной местности: протягивается между опорами или башнями для обеспечения высокоскоростного Интернета/голосовых услуг в районах, где прокладка подземных кабелей нецелесообразна (например, горные районы, сельскохозяйственные угодья).

• Транспортная связь на большие расстояния: используется в качестве транзитной линии между вышками сотовой связи или телекоммуникационными узлами, используя низкую потерю сигнала на больших промежутках времени (например, при соединении городов или сельских узлов с базовыми сетями).




3. Промышленные и специальные условия

• Возобновляемые источники энергии: подключают солнечные электростанции, ветряные парки или гидроэлектростанции к основной сети, передавая данные о выработке электроэнергии и управляющие сигналы.

• Железная дорога и транспорт: устанавливаются вдоль железнодорожных линий для поддержки систем связи поездов (например, сигнализации, пассажирского Wi-Fi) или вдоль автомагистралей для интеллектуальных транспортных систем (ИТС).

• Горнодобывающая и нефтегазовая промышленность: используется на невзрывоопасных открытых площадках (например, на открытых горнодобывающих объектах) для передачи эксплуатационных данных, поскольку его диэлектрическая структура позволяет избежать риска искрообразования.
