Câble à fibre optique ADSS à gaine unique, portée 100 m

Câble à fibre optique extérieur aérien ADSS (tout diélectrique autoportant), gaine unique, portée 100m

Modèle	ADSS
Nombre de fibres	2 cœurs - 288 cœurs
Type de fibre	UIT-T G.652.D
Membre de la force centrale	FRP (plastique renforcé de fibres de verre)
Matériau de traction	Fil d'aramide
Résistance à l'humidité	Fil bloquant l'eau et ruban bloquant l'eau
Veste extérieure	PE ou AT
Portée personnalisée	80/100/120/150/200/300/400m etc.
Application	Pose aérienne autoportante, ligne électrique à haute tension
Longueur du tambour	2km, 3km, 4km, 5km

Options de fonctions supplémentaires :

1. Anti Rongeur avec Fil de Verre  renforcé

2. Anti rongeur avec FRP plat renforcé

Description:

Le câble à fibre optique ADSS est un support de transmission optique spécialisé, entièrement diélectrique et autoportant, conçu pour les communications longue distance à large bande passante, en particulier dans les réseaux de systèmes électriques (par exemple, les lignes électriques aériennes). Contrairement aux câbles à fibres traditionnels qui nécessitent un support externe (par exemple, des fils messagers), l'ADSS s'appuie sur sa propre structure diélectrique (non conductrice) pour supporter les charges mécaniques (poids, vent, glace), ce qui le rend idéal pour les environnements où la conductivité électrique constitue un danger (par exemple, à proximité de lignes électriques à haute tension).

ADSS est défini par deux attributs essentiels :

• Tout diélectrique : aucun composant métallique (par exemple, fils d'acier, blindage en cuivre) n'est utilisé. Cela élimine la conduction électrique, évitant ainsi les courants induits provenant des lignes électriques à haute tension à proximité (une caractéristique de sécurité essentielle pour les applications de réseau électrique).

• Autoportant : Sa conception structurelle offre une résistance à la traction et une rigidité suffisantes pour être installée indépendamment (par exemple, enfilée entre des pylônes électriques) sans recourir à des câbles de support supplémentaires.

Il intègre des cœurs de fibre optique (pour la transmission de données) avec des éléments de rigidité diélectrique et des couches de protection, équilibrant les performances de communication, la durabilité mécanique et la sécurité électrique.

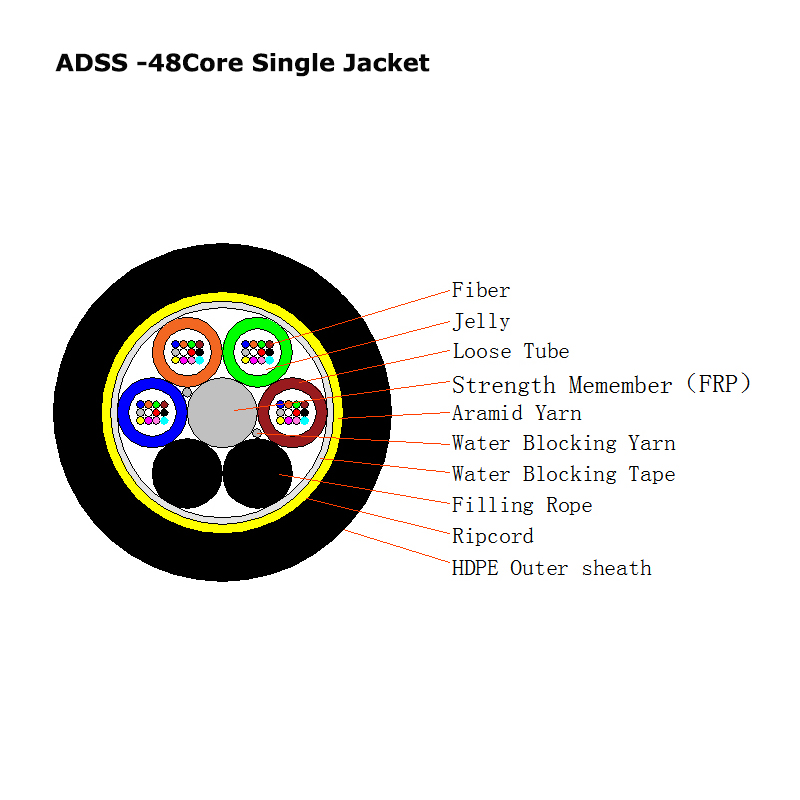

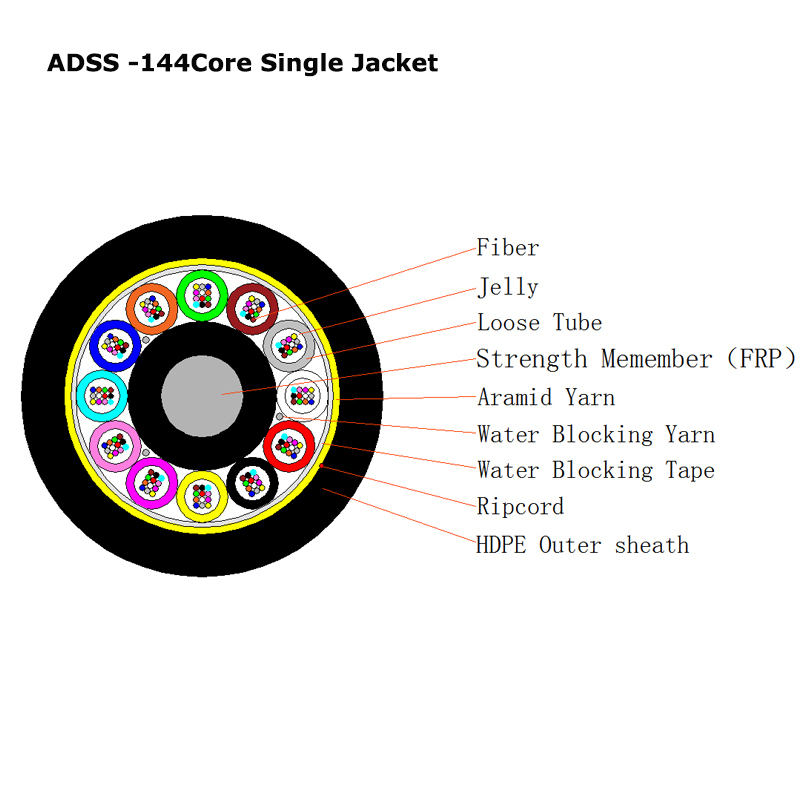

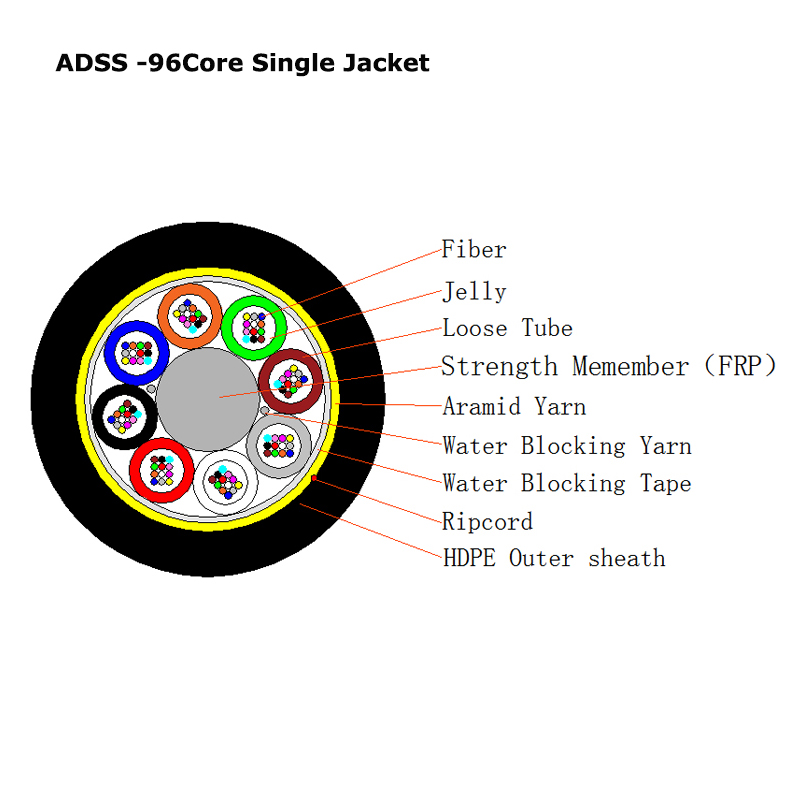

Structure interne :

Les câbles ADSS suivent une conception en couches, chaque composant remplissant une fonction spécifique. La structure varie légèrement selon le fabricant mais comprend généralement les couches suivantes :

Nom du calque	Composition	Fonction
Noyau de fibre optique	Fibres monomodes (SM)	Le « cœur de transmission » : transporte les signaux optiques via une réflexion interne totale.
Revêtement primaire	Acrylique durci aux UV	Protège le noyau/gaine de silice de la fibre des micro-rayures et de l'humidité.
Tampon de tube lâche	Polybutylène téréphtalate (PBT)	Entoure 1 à 12 fibres ; rempli de gel bloquant l’eau pour empêcher l’eau de pénétrer.
Couche d'échouage	Plastique renforcé de fibres de verre (GFRP), fils Kevlar Aramid	Élément de force : GFRP comme élément de force central, fils d'aramide comme force supplémentaire. Fournit une résistance à la traction pour supporter le poids du câble et résister aux charges de vent et de glace.
Couche bloquant l'eau	Rubans et fils gonflables à l'eau	Bloque la pénétration longitudinale de l’eau (critique pour une utilisation extérieure et aérienne).
Gaine extérieure	Polyéthylène (PE) ou PE ignifuge ou Anti-Tracking (AT)	Protection finale contre les rayons UV, les intempéries (pluie, neige), les produits chimiques et les impacts physiques.

Avantages :

• Sécurité électrique : La construction entièrement diélectrique élimine les composants métalliques, elle ne conduit donc pas l'électricité. Cela évite les tensions/courants induits par les lignes électriques à haute tension (évite les dommages matériels et les risques de choc électrique).




• Commodité autoportante : Pas besoin de fil de messager ou de structure de support séparé. Réduit le temps d'installation, la main d'œuvre et les coûts, en particulier lors de la mise à niveau sur des tours électriques existantes.

• Excellentes performances mécaniques :

• Haute résistance à la traction (fils d'aramide/éléments de résistance FRP) pour résister aux charges aériennes (par exemple, accumulation de glace, vents forts).

• Bonne flexibilité pour une manipulation facile lors de l'installation.




• Résistance aux intempéries et à l'environnement :

• La gaine extérieure stabilisée aux UV résiste à la dégradation causée par la lumière du soleil.

• Les couches imperméables et les matériaux résistants à l'humidité empêchent la corrosion ou la perte de signal due à l'humidité.

• Large plage de températures de fonctionnement (-40°C à +70°C), adaptée aux climats extrêmes (déserts, zones d'altitude, régions froides).




• Bande passante élevée et faible perte : utilise des fibres monomodes (typiques pour les longues distances) avec une faible atténuation (~0,21 dB/km à 1 550 nm), permettant une transmission de données à haut débit (10 Gbit/s, 100 Gbit/s) sur des dizaines ou des centaines de kilomètres.

Applications :

L'ADSS est le plus largement utilisé dans les scénarios où la sécurité électrique, l'autonomie et la durabilité en extérieur sont essentielles. Les applications clés incluent :

1. Communication du système d'alimentation (cas d'utilisation principal)

• Surveillance et contrôle du réseau électrique : transmet des données en temps réel (par exemple, tension, courant, état de l'équipement) entre les sous-stations, les centres de contrôle et les installations de production d'électricité. Permet les opérations de réseau intelligent (par exemple, équilibrage de charge, détection de pannes).

• Modernisation de lignes électriques aériennes : installées le long de lignes électriques à haute tension (HT) ou à très haute tension (THT) (110 kV à 1 000 kV) sur des pylônes existants. Élimine le besoin de construire de nouvelles structures de support, réduisant ainsi les coûts.




2. Réseaux de télécommunications

• Connectivité pour les zones rurales/éloignées : enfilée entre des poteaux ou des tours de services publics pour fournir des services Internet/voix à haut débit dans les zones où la pose de câbles souterrains n'est pas pratique (par exemple, les régions montagneuses, les terres agricoles).

• Liaison longue distance : utilisé comme liaison de liaison entre les tours de téléphonie cellulaire ou les hubs de télécommunications, exploitant sa faible perte de signal sur de longues distances (par exemple, pour connecter des villes ou des hubs ruraux aux réseaux centraux).




3. Environnements industriels et spéciaux

• Centrales d'énergie renouvelable : connectent les parcs solaires, les parcs éoliens ou les installations hydroélectriques au réseau principal, transmettant les données de production d'électricité et les signaux de contrôle.

• Chemins de fer et transports : installés le long des lignes ferroviaires pour prendre en charge les systèmes de communication des trains (par exemple, signalisation, Wi-Fi pour les passagers) ou le long des autoroutes pour les systèmes de transport intelligents (STI).

• Mines et pétrole/gaz : utilisé dans les zones extérieures non explosives (par exemple, les sites miniers à ciel ouvert) pour transmettre des données opérationnelles, car sa structure diélectrique évite les risques d'étincelles.
