| نموذج | جيتزس |
| عدد الألياف | 2 كور - 288 كور |
| تصميم الهيكل | أنبوب فضفاض الذين تقطعت بهم السبل |
| عضو القوة المركزية | أسلاك الفولاذ |
| ضد للماء | مجمع تعبئة الكابلات |
| درع | الشريط الصلب المموج |
| الغلاف الخارجي | LSZH (منخفض الهالوجين بدون دخان) |
| طلب | تركيب مجاري الهواء/ المدفونة مباشرة |
| طول الطبل | 2 كم، 3 كم، 4 كم |
GYTZS عبارة عن كبل ألياف بصرية أنبوبي فضفاض مجدول خارجي مزود بشريط فولاذي مدرع وغلاف LSZH (منخفض الدخان بدون هالوجين) غمد مثبط للهب ، مصمم خصيصًا للتركيب المباشر للقنوات والتركيبات المدفونة تحت الأرض. إنه يدمج الحماية الميكانيكية الممتازة، وحجب الماء بالكامل، وتثبيط اللهب، وأداء النقل المستقر لمسافات طويلة، ويستخدم على نطاق واسع في البيئات الخارجية القاسية وبيئات السلامة العالية من الحرائق.
الألياف الضوئية : ألياف أحادية الوضع (G.652D، G.657 وما إلى ذلك) أو ألياف متعددة الأوضاع، قطر الطلاء 250 ميكرومتر
الأنابيب السائبة : يتم وضع الألياف في أنابيب PBT السائبة المملوءة بمركب تعبئة مقاوم للماء للتحكم في الطول الزائد للألياف ومقاومة فقدان الانحناء الدقيق.
تجديل قلب الكابل : عبارة عن أنابيب فضفاضة مجدولة حول عضو قوة مركزية (CSM) (عادةً قضبان من الفولاذ أو الألياف الزجاجية) مع تجديل SZ.
حجب الماء : يتم تطبيق خيوط حجب الماء ومركبات الحشو في القلب لضمان المقاومة الطولية الكاملة للماء.
التدريع : شريط فولاذي مصفح طوليًا لتوفير مقاومة عالية للسحق وحماية من القوارض.
الغلاف الخارجي : غمد LSZH مقاوم للهب، دخان منخفض، غير سام، خالي من الهالوجين عند الاحتراق.

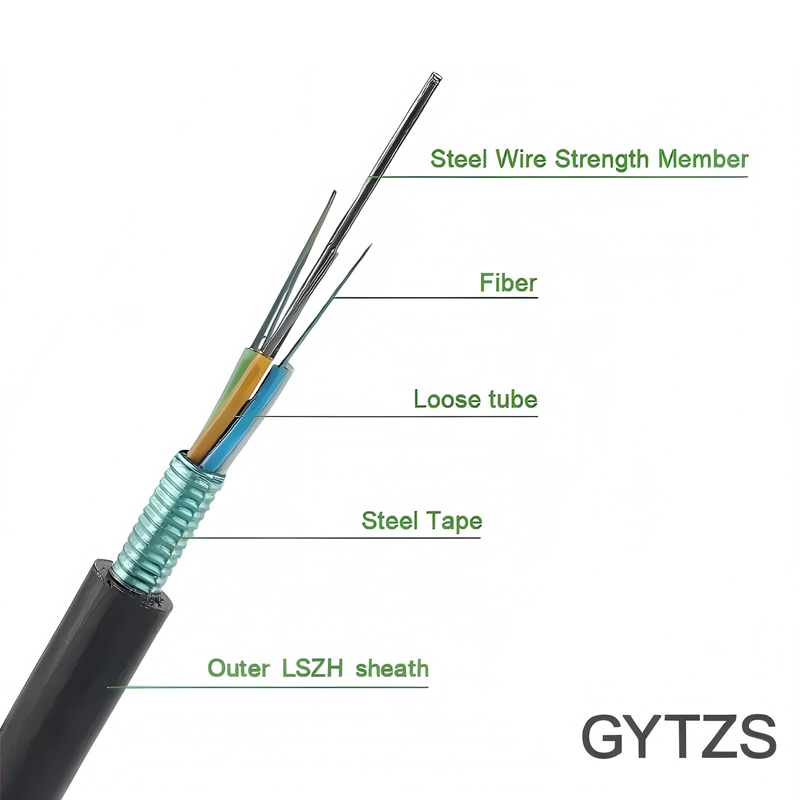

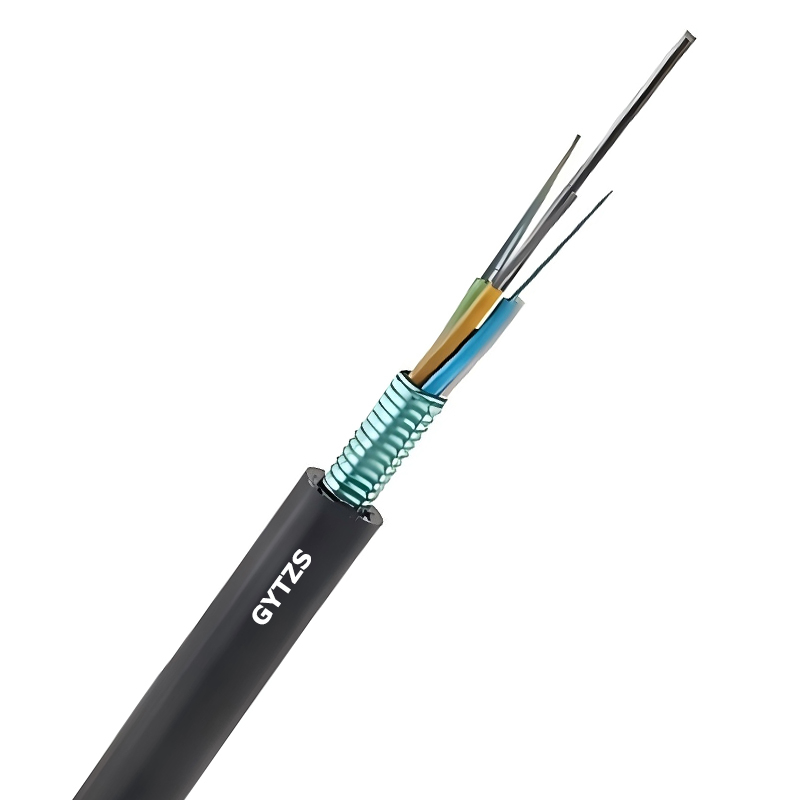

كابل الألياف GYTZS

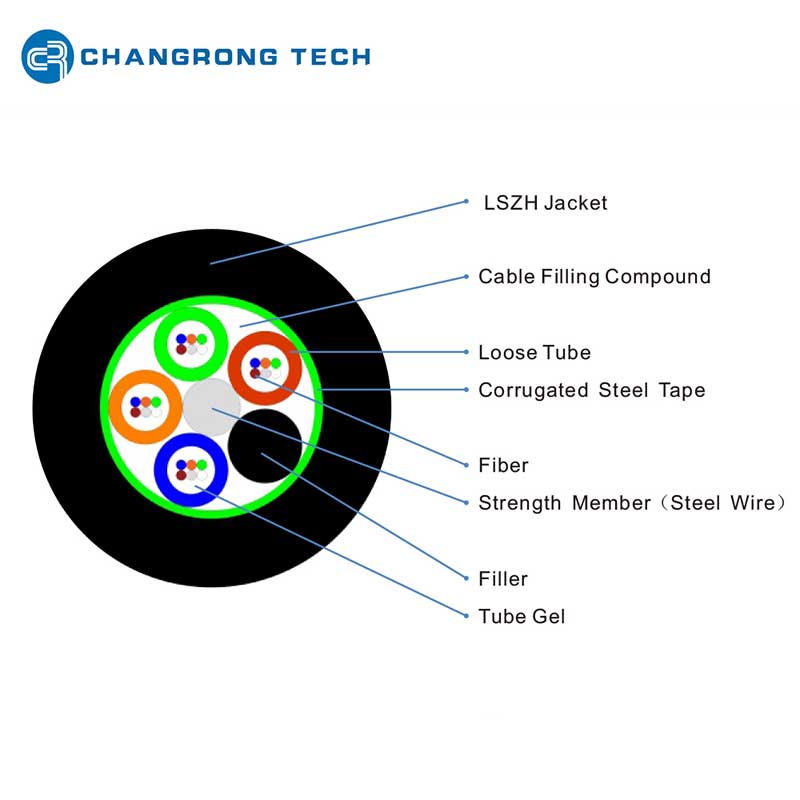

GYTZS المقطع العرضي للكابل
مقاومة ممتازة للسحق، ومقاومة الصدمات، وأداء الشد بسبب درع الشريط الفولاذي.
هيكل كامل لمنع الماء يضمن مقاومة رائعة للرطوبة.
مثبطات اللهب LSZH: دخان منخفض، غير سام، خالي من الهالوجين، مناسب لمتطلبات السلامة العالية من الحرائق.
نطاق درجة حرارة التشغيل الواسع: -40 درجة مئوية ~ +70 درجة مئوية.
أداء نقل مستقر، خسارة إدخال منخفضة، مناسب للشبكات طويلة المدى وشبكات الوصول.
مقاومة جيدة للقوارض ومقاومة تكسير الإجهاد البيئي.
يتوافق مع IEC، YD/T وغيرها من المعايير الدولية.

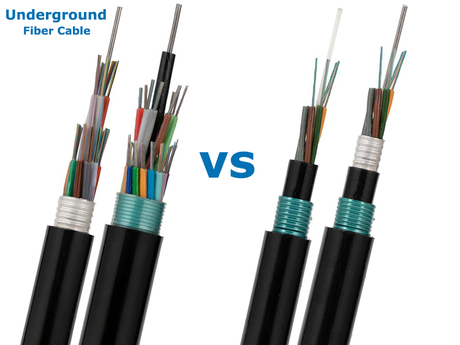

تركيب مجاري الهواء في خطوط الأنابيب الحضرية وأنفاق المرافق تحت الأرض.
التركيب المباشر للدفن في المناطق الخارجية والضواحي والأحزمة الخضراء.
شبكات المناطق الحضرية (MAN)، وخطوط النقل الأساسية، وشبكات الوصول.
المناطق الصناعية مثل محطات توليد الكهرباء ومصانع البتروكيماويات والمناجم.
البنية التحتية للنقل: مترو الأنفاق والأنفاق وأنظمة اتصالات السكك الحديدية.
الأماكن التي تتطلب مثبطات اللهب العالية والدخان المنخفض وحماية البيئة.
يقاوم الضغط والتأثير الخارجي؛ يمنع لدغات القوارض والأضرار الميكانيكية. يحسن القوة الميكانيكية لوضع تحت الأرض. يعمل كحاجز مادي ضد الرطوبة وتآكل التربة
دخان منخفض، غير سام، خالي من الهالوجين أثناء الاحتراق؛ مثبطات اللهب العالية؛ يقلل الضرر الذي يلحق بالأشخاص والمعدات في الأماكن الضيقة؛ يلبي معايير السلامة الصارمة من الحرائق للمشاريع العامة والصناعية
GYTZS: شريط فولاذي مدرع + غمد LSZH المقاوم للهب

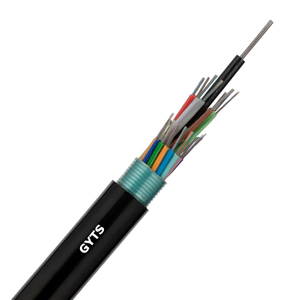

GYTS: شريط فولاذي مدرع + غمد PE عادي
GYTZS مخصص للمناطق ذات السلامة العالية من الحرائق؛ GYTS للاستخدام العام في الهواء الطلق.
أثناء التثبيت: ≥ 20 × قطر الكابل؛ قيد التشغيل: ≥ 15 × قطر الكابل
معلمة الهيكل:
| نموذج | جيتزس | ||||||||
| نوع الألياف | G652D G655 G657 50/125 62.5/125 | ||||||||
| عدد الألياف | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| الأعلى. ألياف لكل أنبوب | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| الوحدات (الأنابيب أو الحشو) | 5 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| قطر الكابل (مم) | 9.2 | 9.6 | 9.7 | 10.2 | 11.5 | 12.8 | 14.0 | 14.3 | 16.2 |
| وزن الكابل (كجم/كم) | 87 | 102 | 98 | 118 | 143 | 170 | 197 | 204 | 255 |
| الشد (ن) | المدى الطويل/القصير: 600/1500 | ||||||||
| سحق (ن / 100 مم) | المدى الطويل/القصير: 300/1000 | ||||||||
| دقيقة. نصف قطر الانحناء (مم) | ثابت/ديناميكي: 10D/20D | ||||||||
| درجة الحرارة (°C) | التخزين/التشغيل:-40 درجة مئوية ~ 70 درجة مئوية | ||||||||
معلمة الألياف ITU-T G652.D (بعد الكابل)
غرض |
صفات |
وحدة |
قيمة |
|
هندسي |
قطر الكسوة |
ميكرومتر |
125.0±1.0 |
|
الكسوة غير الدائرية |
% |
.01.0 |
||
خطأ في تركيز الكسوة الأساسية |
ميكرومتر |
.60.6 |
||
عدم الدائرية الأساسية |
% |
≥12 |
||
قطر الطلاء |
ميكرومتر |
245 ± 10.0 |
||
خطأ في تركيز الطلاء والكسوة |
ميكرومتر |
≥12 |
||
شعاع الضفيرة |
م |
≥4 |
||
التوهين |
منحدر التشتت الصفري S0 |
ملاحظة/nm²كم |
.0.092 |
|
توهين 1625 نانومتر |
ديسيبل / كم |
.30.30 |
||
توهين 1383+/-3 نانومتر |
ديسيبل / كم |
.30.36 |
||
توهين 1310 نانومتر |
ديسيبل / كم |
.30.36 |
||
توهين 1550 نانومتر |
ديسيبل / كم |
.20.22 |
||
انقطاع النقطة (1310 نانومتر و1550 نانومتر) |
ديسيبل |
.050.05 |
||
التوهين عند 1285 نانومتر ~ 1330 نانومتر مقارنة بـ 1310 نانومتر |
ديسيبل |
.030.03 |
||
التوهين عند 1485 نانومتر ~ 1580 نانومتر مقارنة بـ 1550 نانومتر |
ديسيبل |
.030.03 |
||
الطول الموجي للتشتت صفر π0 |
نانومتر |
1300 0≥ ≥1324 |
||
تشتت |
تشتت 1285 ~ 1339 نانومتر |
ملاحظة/نانومتر/كم |
.53.5 |
|
تشتت 1271 ~ 1360 نانومتر |
ملاحظة/نانومتر/كم |
.35.3 |
||
تشتت 1550 نانومتر |
ملاحظة/نانومتر/كم |
13.3 ~ 18.6 |
||
القيمة الاسمية MFD (1310 نانومتر) |
ميكرومتر |
8.6-9.5 |
||
التسامح MFD |
ميكرومتر |
±0.4 |
||
الانحناء |
الطول الموجي لقطع الكابل lectcc |
نانومتر |
≥1260 |
|
التوهين المستحث بالانحناء الكلي 1550 نانومتر (100 دورة بقطر 60 مم) |
ديسيبل |
.50.5 |
||
بي إم دي |
س |
0.01% |
||
الحد الأقصى من الألياف الفردية |
ملاحظة/√كم |
0.2 |
||
م |
20 كابل |
|||
تحديد لون الألياف والأنبوب:
طول البكرة :
عادة 2 كم، 3 كم، 4 كم، 5 كم (حسب طلبك)
خيارات الطبل : طبل خشبي مدخن، طبل خشبي مقوى بالفولاذ، طبل من الخشب الرقائقي.
وضع علامات على الكابلات والطبل وفقًا لمتطلبات العميل.
