GYTZS – bande en acier toronnée pour l'extérieur, tube lâche, câble à fibre optique souterrain blindé LSZH, conduit ignifuge

Modèle	GYTZS
Nombre de fibres	2 cœurs - 288 cœurs
Conception des structures	Tube lâche échoué
Membre de la force centrale	Fil d'acier
Étanche	Composé de remplissage pour câbles
Armure	Ruban en acier ondulé
Gaine extérieure	LSZH (faible fumée, zéro halogène)
Application	Installation en conduit/enfouie directe
Longueur du tambour	2km, 3km, 4km

Présentation du produit :

GYTZS est un câble à fibre optique à tube libre toronné extérieur avec ruban d'acier blindé et gaine ignifuge LSZH (Low Smoke Zero Halogen) , spécialement conçu pour les installations enterrées directes dans les conduits et sous terre. Il intègre une excellente protection mécanique, un blocage complet de l'eau, un caractère ignifuge et des performances de transmission longue distance stables, largement utilisés dans les environnements extérieurs difficiles et à haute sécurité incendie.

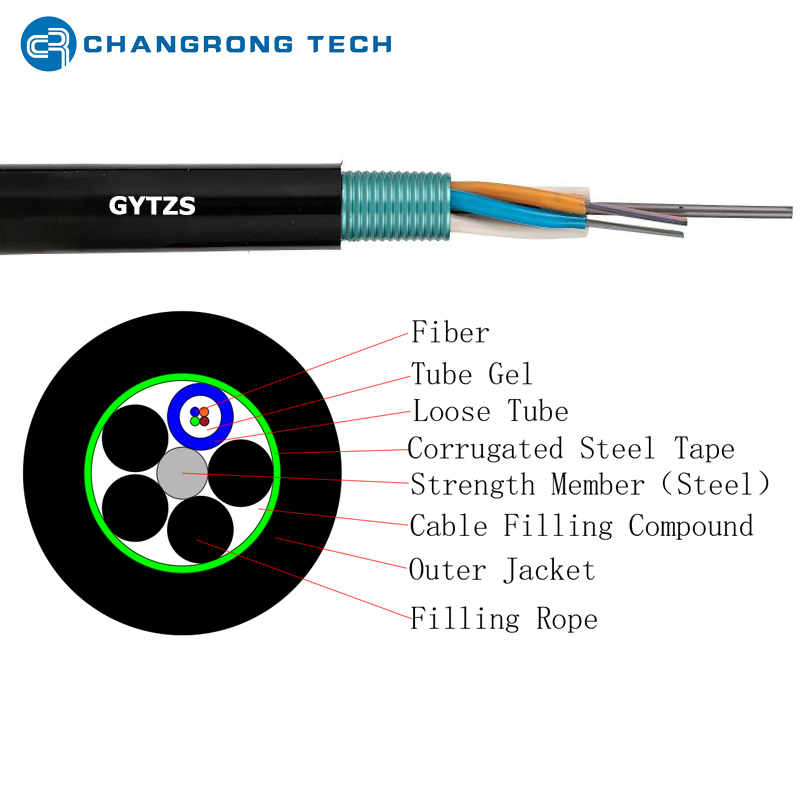

Structure du câble GYTZS :

• Fibre Optique : Fibres monomodes (G.652D, G.657 etc.) ou fibres multimodes, diamètre de revêtement 250μm

• Tubes lâches : fibres placées dans des tubes lâches PBT remplis d'un composé de remplissage imperméable pour contrôler la longueur excessive des fibres et résister à la perte par micro-courbure.

• Toronnage d'âme de câble : tubes lâches toronnés autour d'un élément de renforcement central (CSM) (généralement une tige en acier ou en fibre de verre) avec toronnage SZ.

• Blocage de l'eau : fils bloquant l'eau et composés de remplissage appliqués dans l'âme pour garantir une résistance longitudinale totale à l'eau.

• Blindage : Bande d'acier blindée appliquée longitudinalement pour une haute résistance à l'écrasement et une protection contre les rongeurs.

• Gaine extérieure : Gaine ignifuge LSZH, faible dégagement de fumée, non toxique, sans halogène lors de la combustion.

Caractéristiques du câble à fibre optique GYTZS :

• Excellente résistance à l'écrasement, résistance aux chocs et performances de traction grâce à l'armure en ruban d'acier.

• La structure entièrement sectionnelle bloquant l’eau assure une résistance exceptionnelle à l’humidité.

• Ignifuge LSZH : faible dégagement de fumée, non toxique, sans halogène, adapté aux exigences élevées en matière de sécurité incendie.

• Large plage de températures de fonctionnement : -40 °C ~ +70 °C.

• Performances de transmission stables, faible perte d'insertion, adaptées aux réseaux longue distance et d'accès.

• Bonne résistance aux rongeurs et résistance à la fissuration sous contrainte environnementale.

• Conforme aux normes CEI, YD/T et autres normes internationales.

Applications :

1. Principales méthodes de pose

• Installation de conduits dans des canalisations urbaines, des tunnels souterrains.

• Installation directement enterrée en extérieur, en périphérie, dans les ceintures vertes.

2. Scénarios d'application typiques

• Réseaux métropolitains (MAN), lignes de transmission dorsales, réseaux d'accès.

• Zones industrielles telles que centrales électriques, usines pétrochimiques, mines.

• Infrastructures de transport : métros, tunnels, systèmes de communication ferroviaire.

• Lieux nécessitant un caractère ignifuge élevé, une faible émission de fumée et une protection de l'environnement.

FAQ :

Q1 : Quels sont les avantages de l’armure en ruban d’acier dans le câble GYTZS ?

Résiste à la compression externe et aux impacts ; Empêche les morsures de rongeurs et les dommages mécaniques ; Améliore la résistance mécanique pour la pose souterraine ; Agit comme une barrière physique contre l’humidité et la corrosion du sol

Q2 : Pourquoi GYTZS utilise-t-il la gaine LSZH ?

Faible fumée, non toxique, sans halogène lors de la combustion ; Haute résistance aux flammes ; Réduit les dommages causés aux personnes et aux équipements dans les espaces confinés ; Répond aux normes strictes de sécurité incendie pour les projets publics et industriels

Q3 : Quelle est la différence entre GYTZS et GYTS ?

GYTZS : Bande d'acier blindée + gaine ignifuge LSZH

GYTS : Bande d'acier blindée + gaine PE normale

GYTZS est destiné aux zones à haute sécurité incendie ; GYTS est destiné à un usage extérieur général.

Q4 : Quel est le rayon de courbure recommandé ?

Lors de l'installation : ≥ 20 × diamètre du câble ; En fonctionnement : ≥ 15 × diamètre du câble
