Da sich Hochgeschwindigkeitsinternet und zuverlässige Netzwerke weltweit ausbreiten, ist der Aufbau starker Kommunikationsverbindungen im Freien wichtiger denn je. Haben Sie sich jemals gefragt, wie Telekommunikationsunternehmen so schnell robuste Glasfaser-Freileitungen über lange Land- oder Stadtgebiete installieren können? Das Aerial Figure 8-Glasfaserkabel bietet die ultimative selbsttragende Lösung für raue Außenumgebungen. In diesem umfassenden Leitfaden erfahren Sie mehr über die einzigartige Struktur, die wichtigsten Vorteile, Installationstechniken und wie Sie die beste Option für Ihre Infrastrukturanforderungen auswählen.
● Antenne FIG8 Glasfaserkabel verfügt über ein integriertes Tragseil aus Stahl, wodurch die Installation externer Litzen vollständig entfällt und die Gesamtarbeitskosten gesenkt werden.
● Das gepanzerte Design, das insbesondere im Modell zu finden ist, bietet eine hervorragende Nagetierresistenz und einen hervorragenden mechanischen Quetschschutz.
● Diese Kabel unterstützen umfangreiche Kommunikationsanwendungen, die von Ferntelekommunikations-Backbones bis hin zu lokalen FTTH- und industriellen Überwachungssystemen reichen.
● Die richtige Hardwareauswahl, genaue Durchhangberechnungen und die Berücksichtigung lokaler Windlasten während der Bereitstellung gewährleisten eine Netzwerklebensdauer von Jahrzehnten.
Ein Das optische Luftkabel der Figur 8 ist ein spezieller Typ eines selbsttragenden Glasfaserkabels für den Außenbereich, das für Überkopfinstallationen zwischen Masten konzipiert ist. Wenn man seinen Querschnitt betrachtet, ähnelt das Kabel der Ziffer 8. Diese besondere Form entsteht durch die Integration eines starken Tragdrahtes parallel zur Kernkomponente der Glasfaser, die alle unter einem einzigen äußeren Schutzmantel zusammengebunden sind. Der eingebaute Tragdraht trägt die primäre mechanische Spannung und ermöglicht es dem Kabel, sein eigenes Gewicht über weite Strecken zu tragen, ohne dass ein separater externer Stützstrang oder Zurrdraht erforderlich ist.
Um zu verstehen, wie dieses Kabel raue Außenumgebungen übersteht, ist es hilfreich, seine inneren Konstruktionsschichten zu untersuchen:
Kabelschicht |
Verwendetes Material |
Primäre Funktion |
Messenger Wire |
Verseilte Stahldrähte oder massiver Stahl |
Bietet Zugfestigkeit und trägt das Kabelgewicht über die Spannweiten hinweg. |
Optische Fasern |
Singlemode (G.652.D) oder Multimode |
Überträgt die tatsächlichen Hochgeschwindigkeitsdatensignale über große Entfernungen. |
Lose Röhren |
PBT (Polybutylenterephthalat) |
Umhüllt die Fasern und schützt sie vor mechanischer Beanspruchung. |
Wasserblockierende Verbindung |
Thixotropes Gel oder wasserquellbares Klebeband |
Verhindert das Eindringen von Feuchtigkeit und die Längswanderung von Wasser. |
Gepanzerte Schicht |
Wellstahlband |
Bietet robusten Nagetierschutz und hervorragende Druckfestigkeit. |
Äußere Hülle |
Polyethylen hoher Dichte (HDPE) |
Bietet langfristigen UV-Schutz und Witterungsbeständigkeit. |
Das Grundprinzip des 8er-Layouts beruht auf der Trennung von struktureller Spannung und optischer Übertragung. Der Stegabschnitt des Polyethylenmantels hält den Stahltragdraht und die optische Kabelseele in einer festen parallelen Position zusammen. Wenn Techniker das Kabel zwischen Masten aufhängen, ziehen die schweren Zuglasten direkt am Stahltragseil. Die optischen Fasern bleiben entspannt in ihren mit Gel gefüllten Bündeladern und sind von den strukturellen Spannungen isoliert, die durch starken Wind, winterliche Eisbildung und natürlichen Kabeldurchhang verursacht werden.

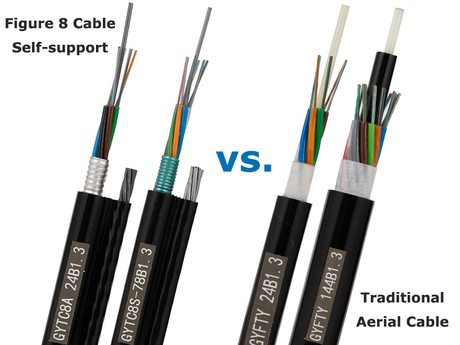

Standardmäßig im Freien Glasfaserkabel erfordern bei der Überkopfinstallation ein externes Stützsystem. Installateure müssen zunächst eine schwere Stahllitze zwischen den Masten ziehen und dann das Glasfaserkabel mit einer Zurrmaschine an dieser Litze festbinden. Dieser mehrstufige Prozess erhöht sowohl die Arbeitszeit als auch die Hardwarekosten. Im Gegensatz dazu vereint ein selbsttragendes Achter-Design beide Elemente in einem einzigen Produkt. Sie können das Kabel direkt an seinen Platz ziehen, was erhebliche Installationszeit spart und die Gesamtkomplexität Ihres Luftfeldeinsatzes verringert.

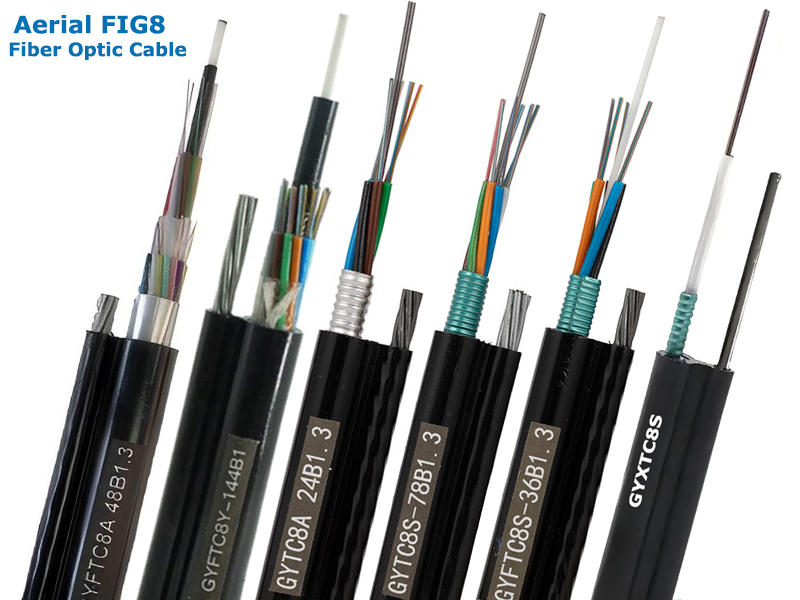

Antennenkabel in Form einer Acht sind abhängig von Ihren spezifischen Projektanforderungen in verschiedenen Konfigurationen erhältlich. Die beliebteste gepanzerte Variante ist das Glasfaserkabel in Form einer Acht, bei dem die inneren Bündeladern mit einem gewellten Stahlband umwickelt sind. Netzwerke können diese Kabel mit Singlemode-Fasern für die Langstreckenübertragung oder Multimode-Fasern für kürzere Campus-Verbindungen konfigurieren. Sie bieten eine breite Palette an Kapazitäten, angefangen von 2-Core-Konfigurationen bis hin zu 144-Core-Optionen oder höher.
Der Hauptvorteil dieser Kabelfamilie ist ihre selbsttragende Natur. Durch den Wegfall des Schritts des Drehens oder Festzurrens eines separaten Stützstrangs können die Einsatzkräfte ihre Einsätze viel schneller abschließen. Diese einfache Designfunktion ermöglicht es Versorgungsunternehmen und Internetdienstanbietern, ihren Bedarf an Spezialausrüstung zu reduzieren und so die Projektzeitpläne in ländlichen oder vorstädtischen Gebieten zu verkürzen.
Mit seiner gewellten Stahlbandarmierung hält das Kabel problemlos unerwarteten Stößen während der Installation und im Langzeitbetrieb stand. Diese metallische Schicht schützt die empfindlichen Glasfasern im Inneren vor übermäßigen Quetschkräften. Es fungiert auch als physische Barriere gegen Wildtiere und sorgt so dafür, dass das Netzwerk weniger physische Beeinträchtigungen erleidet und teure Notreparaturen vermieden werden.
Der hochbelastbare Stahlseilkurbel bietet die hohe Zugfestigkeit, die zum Überbrücken großer Entfernungen zwischen Strommasten erforderlich ist. Unabhängig davon, ob es sich um eine Standardspannweite von 50 Metern oder um größere Konfigurationen in schwierigem Gelände handelt, verhindern die strukturellen Stahldrähte, dass sich der Kabelkern ausdehnt, und schützen so die Signalintegrität unter schweren physischen Belastungen.
Der Außenmantel aus hochdichtem Polyethylen bietet außergewöhnliche Beständigkeit gegen UV-Strahlung der Sonne, extreme Temperaturschwankungen und Umgebungsfeuchtigkeit. Auch wenn es jahrelang intensiver Sonneneinstrahlung, eiskaltem Regen oder starkem Wind ausgesetzt ist, wird es nicht reißen oder sich verschlechtern, so dass der innere Faserkern während seiner jahrzehntelangen Lebensdauer trocken bleibt und einwandfrei funktioniert.
Tipp: Stellen Sie bei der Bestellung von Kabeln für Regionen mit strengem Winterwetter sicher, dass der Hersteller einen Betriebstemperaturbereich bis -40 °C zertifiziert, um eine Sprödigkeit des Mantels zu verhindern.
Durch die Kombination des Festigkeitselements und des optischen Elements in einer einzigen Jacke kauft Ihr Beschaffungsteam weniger Einzelkomponenten. Ihre Installationsteams verbringen weniger Stunden am Mast, was die Gesamtarbeitskosten deutlich senkt. Weniger Spezialtools und eine kürzere Einrichtungszeit bedeuten eine viel schnellere Kapitalrendite für Ihre physische Netzwerkbereitstellung.
Da die optischen Fasern in gelgefüllten Bündeladern von äußeren physikalischen Belastungen isoliert bleiben, bleibt die Signaldämpfung gering und äußerst stabil. Das Kabel minimiert Leistungseinbußen auf Fernstrecken und bietet eine zuverlässige Verbindung mit hoher Bandbreite, die Unternehmenskunden und private Breitbandkunden erwarten.
Die robuste Querschnittsstruktur widersteht problemlos dem Eindringen von Feuchtigkeit, Korrosion und Quetschkräften. Ob in heißen, feuchten Küstengebieten oder in kalten, windigen Gebirgspässen – die Leistung ist konstant. Dieses hohe Maß an struktureller Haltbarkeit stellt sicher, dass die physische Anlage intakt bleibt, selbst wenn unerwartete Stürme Ihre Außeninfrastruktur treffen.
Unabhängig davon, ob Sie zwei örtliche Firmengebäude verbinden oder ein brandneues kommunales Breitbandnetzwerk einrichten, passen sich diese Kabel problemlos an. Sie können eine niedrige Faseranzahl für lokale Anschlüsse oder eine hochdichte 144-Faser-Kernkonfiguration wählen, um zukünftiges Datenwachstum zu bewältigen und sicherzustellen, dass Ihre ursprüngliche physische Platzierung auch in den kommenden Jahren nützlich bleibt.
Sie sollten Ihren aktuellen Bandbreitenbedarf sorgfältig berechnen und gleichzeitig ausreichend Spielraum für zukünftige Netzwerkerweiterungen lassen. Während ein 12-adriges oder 24-adriges Kabel Ihren unmittelbaren Verkehrsbedarf decken könnte, verursacht ein Upgrade auf eine 48-adrige oder 72-adrige Alternative nur minimale Materialkosten im Vergleich zum festen Arbeitspreis einer zukünftigen Neuinstallation.
Für fast alle weitreichenden Antenneninstallationen und Telekommunikations-Backbone-Strecken ist Singlemode-Glasfaser (typischerweise G.652.D oder G.657.A) aufgrund der geringen Dämpfung und der Übertragungsfähigkeit über große Entfernungen die ideale Wahl. Multimode-Glasfaser ist im Allgemeinen für Firmencampus-Verbindungen über kurze Entfernungen von weniger als einigen hundert Metern reserviert, bei denen die Kosten für die Netzwerkelektronik ein primärer limitierender Faktor sind.
Wenn Ihre Freileitungsinstallation dichte Wälder, landwirtschaftlich genutzte Gebiete oder städtische Gebiete mit starker Vogel- oder Nagetieraktivität durchquert, wählen Sie ein gepanzertes Antennenkabel in Form einer 8 aus Glasfaser. Die gewellte Stahlbandschicht bietet unverzichtbaren Schutz. Für einfache, risikoarme Wege oder kürzere Spannweiten, bei denen das Kabelgewicht auf ein absolutes Minimum beschränkt werden muss, kann eine leichte, ungepanzerte Konstruktion ausreichend sein.
Stellen Sie sicher, dass das von Ihnen beschaffte Produkt anerkannten internationalen Qualitätsmaßstäben entspricht, einschließlich IEC-Standards, ITU-T-Empfehlungen und RoHS-Umweltrichtlinien. Die Partnerschaft mit einem zuverlässigen, zertifizierten Hersteller garantiert, dass die Stahlträger, Schutzgele und optischen Fasern strenge Leistungstests bestehen, bevor sie an Ihren Einsatzort gelangen.

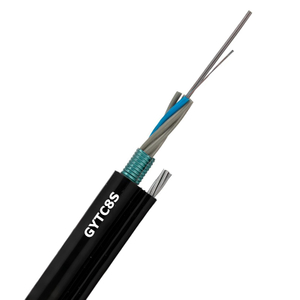

Die Auswahl der richtigen Overhead-Infrastruktur ist für den Aufbau dauerhafter Kommunikationsnetzwerke von entscheidender Bedeutung. Das Aerial Figure 8 Glasfaserkabel bietet ein herausragendes selbsttragendes Design, das einen Stahltragdraht direkt in seine Struktur integriert. Dieses intelligente Layout senkt die Gesamtinstallationskosten und vereinfacht den Einsatz vor Ort für Dienstanbieter. Für Unternehmen, die erstklassige Fertigungsqualität suchen, CROFC bietet leistungsstarke Optionen wie die gepanzerte Serie GYTC8S. Dieses spezielle Produkt bietet hervorragende Druckfestigkeit und langfristigen Schutz vor rauem Wetter und Nagetieren. Durch die Investition in hochwertige Materialien stellen Sie sicher, dass Ihr physisches Netzwerk zuverlässig und skalierbar für zukünftige Breitbandanforderungen bleibt.
A: Der Hauptvorteil eines Aerial Figure 8-Glasfaserkabels ist sein integrierter, selbsttragender Tragdraht aus Stahl, der die Installation vereinfacht und die Gesamtarbeitskosten senkt, da keine separaten Zurrdrähte erforderlich sind.
A: Ein ISP bevorzugt Aerial Figure 8 Glasfaserkabel für ländliche oder vorstädtische Projekte, da das Aufhängen von Leitungen an vorhandenen Strommasten teure, zeitaufwändige Grabungsgenehmigungen und hohe Aushubkosten vermeidet.
A: Während Sie ein Glasfaserkabel mit Abbildung 8 für die Antennenmontage an gemeinsam genutzten Strommasten installieren können, müssen Sie strenge Sicherheitsabstände und Erdungsprotokolle befolgen, da sein Stahltragdraht und seine Panzerung Strom leiten.
