ما هو كابل الألياف الضوئية الجوي الشكل 8

مع توسع الإنترنت عالي السرعة والشبكات الموثوقة عالميًا، أصبح بناء روابط اتصالات خارجية قوية أكثر أهمية من أي وقت مضى. هل سبق لك أن تساءلت كيف تقوم شركات الاتصالات بتثبيت خطوط الألياف العلوية القوية بهذه السرعة عبر مسافات طويلة في المناطق الريفية أو الحضرية؟ يوفر كابل الألياف البصرية Aerial Figure 8 الحل النهائي للدعم الذاتي للبيئات الخارجية القاسية. في هذا الدليل الشامل، ستتعرف على هيكله الفريد وفوائده الرئيسية وتقنيات التثبيت وكيفية اختيار الخيار الأفضل لاحتياجات البنية التحتية لديك.

الوجبات السريعة الرئيسية

●  كابل الألياف البصرية الجوي FIG8 يتميز بسلك ناقل فولاذي متكامل، مما يلغي تمامًا الحاجة إلى تركيب حبلا خارجي ويخفض إجمالي تكاليف العمالة.

●  يوفر التصميم المدرع، الموجود بشكل خاص في النموذج، مقاومة ممتازة للقوارض وحماية فائقة من السحق الميكانيكي.

●  تدعم هذه الكابلات تطبيقات الاتصالات واسعة النطاق، والتي تمتد من الشبكات الأساسية للاتصالات طويلة المدى إلى أنظمة FTTH المحلية وأنظمة المراقبة الصناعية.

●  يضمن الاختيار الصحيح للأجهزة، والحسابات الدقيقة للارتخاء، والاهتمام بأحمال الرياح المحلية أثناء النشر، عمرًا افتراضيًا للشبكة يدوم لعقود.



ما هو كابل الألياف الضوئية الجوي الشكل 8؟

تعريف الشكل الجوي 8 كابل الألياف البصرية

ان الكابل البصري ذو الشكل الجوي 8 هو نوع متخصص من كابلات الألياف الضوئية الخارجية ذاتية الدعم المصممة للتركيبات العلوية بين الأعمدة. عندما تنظر إلى مقطعه العرضي، فإن الكابل يشبه الرقم 8. ويأتي هذا الشكل المميز من دمج سلك مراسل قوي موازٍ للمكون الأساسي للألياف الضوئية، وكلها مرتبطة معًا تحت سترة واقية خارجية واحدة. يتحمل سلك المراسلة المدمج التوتر الميكانيكي الأساسي، مما يسمح للكابل بدعم وزنه على مدى فترات طويلة دون الحاجة إلى حبل دعم خارجي منفصل أو سلك ربط.

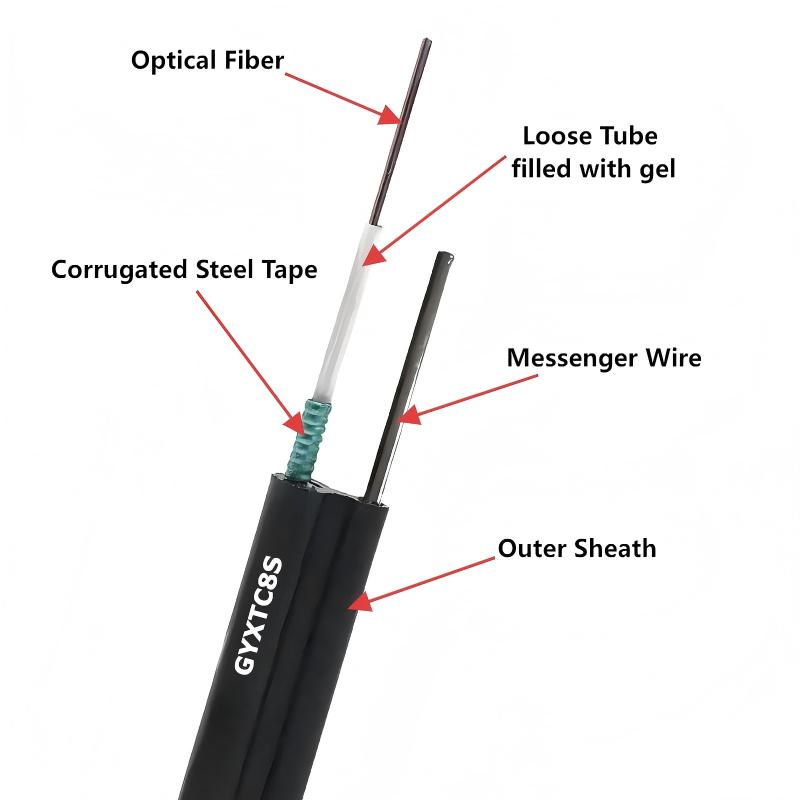

المكونات الرئيسية لكابل الألياف الضوئية الشكل 8

لفهم كيفية تحمل هذا الكابل للبيئات الخارجية القاسية، من المفيد فحص طبقات البناء الداخلية:

كيف يعمل هيكل الشكل 8

يعتمد المبدأ الأساسي لتخطيط الشكل 8 على فصل التوتر الهيكلي عن النقل البصري. يحمل قسم الويب من غلاف البولي إيثيلين سلك المراسلة الفولاذي وقلب الكابل البصري معًا في وضع متوازي ثابت. عندما يقوم الفنيون بتعليق الكابل بين الأعمدة، فإن أحمال التوتر الثقيلة تسحب مباشرة على سلك الرسول الفولاذي. تظل الألياف الضوئية مسترخية داخل أنابيبها السائبة المليئة بالهلام، معزولة عن الضغوط الهيكلية الناجمة عن الرياح العاتية، وتراكم الجليد الشتوي، وترهل الكابل الطبيعي.

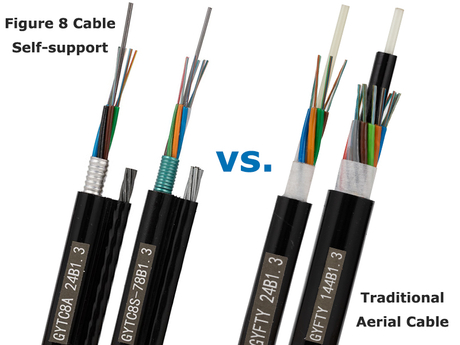

الفرق بين كابل الشكل 8 وكابل الألياف الخارجي القياسي

قياسي في الهواء الطلق تتطلب كابلات الألياف نظام دعم خارجي عند تركيبها في الأعلى. يجب على القائمين بالتركيب أولاً سحب حبلا فولاذيا ثقيلا بين الأعمدة ثم استخدام آلة الربط لربط كابل الألياف بتلك السلسلة. تعمل هذه العملية متعددة الخطوات على زيادة وقت العمل وتكاليف الأجهزة. في المقابل، يجمع تصميم الشكل 8 ذاتي الدعم بين كلا العنصرين في منتج واحد. يمكنك سحب الكابل مباشرة إلى مكانه، مما يوفر وقت تركيب كبير ويقلل التعقيد العام للنشر الميداني الجوي.

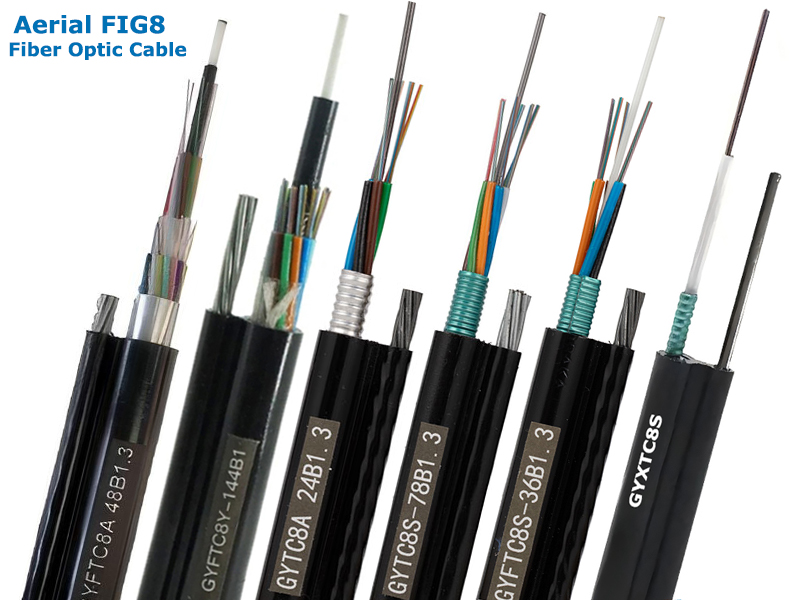

الأنواع الشائعة لكابلات الألياف الضوئية الجوية الشكل 8

تأتي كابلات الشكل الجوي 8 في عدة تكوينات متميزة حسب احتياجات مشروعك المحددة. النوع المدرع الأكثر شيوعًا هو كابل الألياف الضوئية على شكل رقم 8، والذي يستخدم شريطًا فولاذيًا مموجًا يلتف حول الأنابيب الداخلية السائبة. يمكن للشبكات تكوين هذه الكابلات باستخدام ألياف أحادية الوضع للإرسال لمسافات طويلة أو ألياف متعددة الأوضاع لوصلات الحرم الجامعي الأقصر. وهي تستوعب مجموعة واسعة من السعات، بدءًا من التكوينات ثنائية النواة وحتى خيارات 144 مركزًا أو أعلى.



الميزات الرئيسية لكابل الألياف الضوئية الجوي الشكل 8

تصميم ذاتي الدعم لسهولة التركيب

الميزة الأساسية لعائلة الكابلات هذه هي طبيعتها ذاتية الدعم. ومن خلال حذف خطوة الدوران أو ربط حبل دعم منفصل، يمكن للطواقم إكمال عمليات النشر بشكل أسرع بكثير. تتيح ميزة التصميم البسيط هذه لشركات المرافق ومقدمي خدمات الإنترنت تقليل متطلباتهم من المعدات المتخصصة، وتسريع الجداول الزمنية للمشروع عبر المناطق الريفية أو الضواحي.

حماية مدرعة للظروف الخارجية القاسية

بفضل درع الشريط الفولاذي المموج، يتحمل الكابل بسهولة التأثيرات غير المتوقعة أثناء التثبيت والخدمة طويلة الأمد. تعمل هذه الطبقة المعدنية على حماية الألياف الزجاجية الرقيقة الموجودة بالداخل من قوى السحق المفرطة. كما أنه يعمل كحاجز مادي ضد الحياة البرية، مما يضمن تعرض الشبكة لعدد أقل من التخفيضات المادية وتجنب عمليات الإصلاح الباهظة الثمن في حالات الطوارئ.

قوة الشد ممتازة

يوفر الرسول المجدول المصنوع من الفولاذ عالي التحمل قوة شد عالية ضرورية لتمتد لمسافات طويلة بين أعمدة المرافق. سواء كنت تتعامل مع نطاق قياسي يبلغ 50 مترًا أو تكوينات أوسع في التضاريس الصعبة، فإن الأسلاك الفولاذية الهيكلية تمنع قلب الكابل من الاستطالة، مما يحمي سلامة الإشارة في ظل الأحمال المادية الثقيلة.

مقاومة الطقس والأشعة فوق البنفسجية

توفر السترة الخارجية المصنوعة من البولي إيثيلين عالي الكثافة مقاومة استثنائية للأشعة فوق البنفسجية الشمسية وتقلبات درجات الحرارة الشديدة والرطوبة البيئية. لن يتشقق أو يتحلل بعد سنوات من التعرض لأشعة الشمس الشديدة أو المطر المتجمد أو الرياح العاتية، مما يحافظ على جفاف قلب الألياف الداخلية ويعمل بشكل مثالي على مدار عمر التشغيل الذي يمتد لعدة عقود.

نصيحة: عند طلب كابل للمناطق ذات الطقس الشتوي القاسي، تأكد من اعتماد الشركة المصنعة لنطاق درجة حرارة التشغيل حتى -40 درجة مئوية لمنع هشاشة الغلاف.



مزايا استخدام كابل الألياف الضوئية الجوي الشكل 8

انخفاض تكاليف التثبيت

من خلال الجمع بين عنصر القوة والعنصر البصري في غلاف واحد، يشتري فريق المشتريات لديك عددًا أقل من المكونات الفردية. تقضي فرق التثبيت الخاصة بك ساعات أقل على العمود، مما يؤدي إلى انخفاض كبير في نفقات العمالة الإجمالية. إن الأدوات المتخصصة الأقل ووقت الإعداد الأقصر يعني عائدًا أسرع بكثير على الاستثمار لنشر شبكتك الفعلية.

موثوقية عالية للشبكات الخارجية

نظرًا لأن الألياف الضوئية تظل معزولة عن الضغوط الفيزيائية الخارجية داخل الأنابيب السائبة المملوءة بالهلام، يظل توهين الإشارة منخفضًا ومستقرًا للغاية. يقلل الكابل من تدهور الأداء عبر المسارات الطويلة، مما يوفر اتصالاً موثوقًا وعالي النطاق الترددي يتوقعه عملاء المؤسسات والمشتركون في النطاق العريض السكني.

أداء ميكانيكي وبيئي قوي

يقاوم الهيكل القوي المقطعي بسهولة اختراق الرطوبة والتآكل وقوى السحق. إنه يعمل باستمرار سواء تم نشره في المناطق الساحلية الحارة والرطبة أو الممرات الجبلية الباردة والرياح. يضمن هذا المستوى العالي من المتانة الهيكلية بقاء المصنع الفعلي سليمًا، حتى عندما تضرب العواصف غير المتوقعة البنية التحتية الخارجية لديك.

قابلة للتطوير لأحجام الشبكة المختلفة

سواء كنت تقوم بتوصيل زوج من مباني الشركات المحلية أو تقوم بنشر شبكة نطاق عريض بلدية جديدة تمامًا، فإن هذه الكابلات تتكيف بسهولة. يمكنك اختيار عدد منخفض من الألياف للقطرات الموضعية أو تحديد تكوين أساسي عالي الكثافة مكون من 144 ليفًا لاستيعاب نمو البيانات في المستقبل، مما يضمن أن يظل موضعك الفعلي الأولي مفيدًا لسنوات قادمة.



كيفية اختيار كابل الألياف الضوئية الجوي الصحيح الشكل 8

حدد عدد الألياف المناسب

يجب عليك حساب متطلبات النطاق الترددي الحالية بعناية مع ترك مساحة واسعة لتوسيع الشبكة في المستقبل. في حين أن الكبل ذي 12 مركزًا أو 24 مركزًا قد يلبي احتياجات حركة المرور المباشرة لديك، فإن الترقية إلى بديل ذو 48 مركزًا أو 72 مركزًا يضيف الحد الأدنى من تكلفة المواد مقارنة بسعر العمالة الثابت لإعادة النشر في المستقبل.

اختر بين الألياف أحادية الوضع والألياف المتعددة الأوضاع

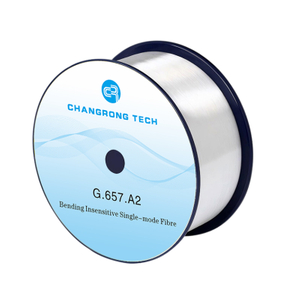

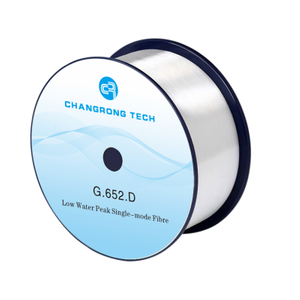

بالنسبة لجميع التركيبات الجوية طويلة المدى تقريبًا والمسارات الأساسية للاتصالات، تعد الألياف أحادية الوضع (عادةً G.652.D أو G.657.A) الخيار الأمثل نظرًا لقدرات التوهين المنخفضة والإرسال لمسافات طويلة. عادةً ما يتم حجز الألياف متعددة الأوضاع لوصلات الحرم الجامعي للشركات ذات المسافات القصيرة التي تقل عن بضع مئات من الأمتار حيث تكون تكاليف إلكترونيات الشبكة عاملاً محددًا أساسيًا.

تقييم متطلبات التدريع والميكانيكية

إذا كانت التركيبات العلوية الخاصة بك تعبر غابات كثيفة أو مناطق زراعية أو مناطق حضرية بها نشاط كثيف للطيور أو القوارض، فاختر كابل ألياف بصرية ذو نمط مدرع من النوع 8. توفر طبقة الشريط الفولاذي المموج حماية لا غنى عنها. بالنسبة للمسارات البسيطة ومنخفضة المخاطر أو المسافات الأقصر حيث يجب الحفاظ على وزن الكابل عند الحد الأدنى المطلق، قد يكفي تصميم خفيف الوزن وغير مدرع.

التحقق من الامتثال ومعايير الجودة

تأكد من أن المنتج الذي مصدره يتوافق مع مقاييس الجودة الدولية المعترف بها، بما في ذلك معايير IEC وتوصيات قطاع تقييس الاتصالات (ITU-T) والتوجيهات البيئية الخاصة بتقييد المواد الخطرة (RoHS). تضمن الشراكة مع شركة مصنعة موثوقة ومعتمدة أن تلبي أجهزة المراسلة الفولاذية والمواد الهلامية الواقية والألياف الضوئية اختبارات الأداء الصارمة قبل الوصول إلى موقع العمل الخاص بك.



خاتمة

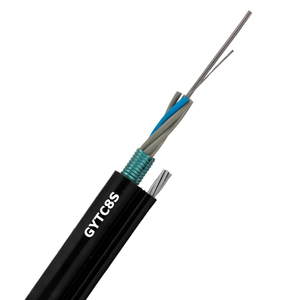

يعد اختيار البنية التحتية العامة المناسبة أمرًا بالغ الأهمية لبناء شبكات اتصالات متينة. يوفر كابل الألياف البصرية Aerial Figure 8 تصميمًا متميزًا ذاتي الدعم يدمج سلك المراسلة الفولاذي مباشرة في هيكله. يعمل هذا التصميم الذكي على تقليل تكاليف التثبيت الإجمالية وتبسيط النشر الميداني لمقدمي الخدمة. للمؤسسات التي تبحث عن جودة تصنيع متميزة، توفر CROFC خيارات عالية الأداء مثل سلسلة GYTC8S المدرعة. يوفر هذا المنتج المحدد مقاومة فائقة للسحق وحماية طويلة الأمد ضد الطقس القاسي والقوارض. يضمن الاستثمار في مواد عالية الجودة أن تظل شبكتك المادية موثوقة وقابلة للتطوير لتلبية متطلبات النطاق العريض المستقبلية.



الأسئلة الشائعة

س: ما هي الفائدة الرئيسية من استخدام كابل الألياف الضوئية الجوي الشكل 8؟

ج: تتمثل الفائدة الرئيسية لكابل الألياف البصرية الجوي رقم 8 في سلك المراسلة الفولاذي المدمج ذاتي الدعم، والذي يبسط عملية التثبيت ويقلل إجمالي تكاليف العمالة عن طريق التخلص من الحاجة إلى أسلاك ربط منفصلة.

س: لماذا يجب على مزود خدمة الإنترنت اختيار كابل الألياف الضوئية الجوي الشكل 8 بدلاً من البدائل الموجودة تحت الأرض؟

ج: يفضل مزود خدمة الإنترنت كابل الألياف الضوئية الجوي الشكل 8 للمشاريع الريفية أو الضواحي لأن الخطوط المعلقة على أعمدة المرافق الحالية تتجنب تصاريح حفر الخنادق الباهظة الثمن والمستهلكة للوقت وتكاليف الحفر الباهظة.

س: هل يمكنك تركيب كابل الألياف البصرية Aerial Figure 8 بالقرب من خطوط الكهرباء ذات الجهد العالي؟

ج: على الرغم من أنه يمكنك تركيب كابل ألياف ضوئية جوي الشكل 8 على أعمدة الكهرباء المشتركة، إلا أنه يجب عليك اتباع قواعد تصريح السلامة الصارمة وبروتوكولات التأريض لأن سلك المراسلة الفولاذي والدرع يوصلان الكهرباء.
