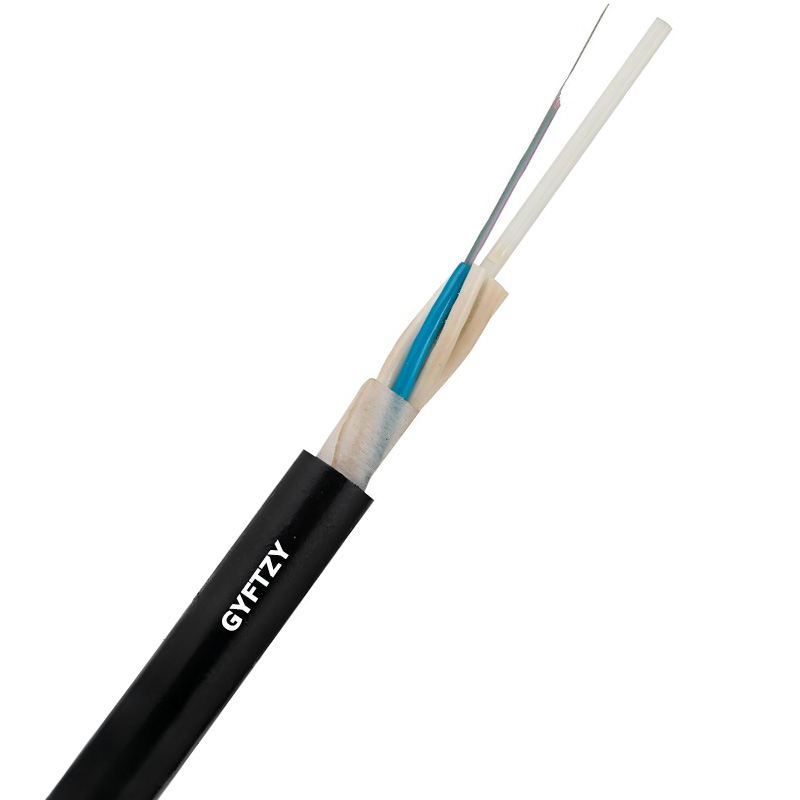

GYFTZY في الهواء الطلق الذين تقطعت بهم السبل أنبوب فضفاض غير معدني غير مدرعة LSZH سترة الألياف البصرية كابل لتركيب الجوي / القناة

نموذج	جيفتزي
عدد الألياف	2 كور - 288 كور
نوع الألياف	ITU-T G652.D
عضو القوة المركزية	FRP غير المعدني (البلاستيك المقوى بالألياف الزجاجية)
مقاوم للرطوبة	مركب حشو الكابلات أو شريط/خيوط مانعة للماء
سترة خارجية	LSZH (مقاوم للهب)
طلب	تركيب هوائي/ مجاري الهواء
طول الطبل	2 كم، 3 كم، 4 كم، 5 كم

وصف المنتج:

GYFTZY عبارة عن كابل ألياف ضوئية ذو أنبوب فضفاض مجدول خارجي مع عضو ذو قوة غير معدنية , هيكل غير مدرع ، وسترة مقاومة للهب LSZH (منخفض الدخان بدون هالوجين) ، مصممة للتركيب الهوائي والقنوات. إنه كابل اتصال عازل بالكامل ومثبط للهب، مثالي لبيئات التداخل الكهرومغناطيسي العالي (EMI)، والمناطق المعرضة للصواعق، والمواقع ذات المتطلبات الصارمة للسلامة من الحرائق.

هيكل كابل GYFTZY (من الداخل إلى الخارج):

الطبقة	مكونات	تفاصيل
وحدة نقل الألياف الضوئية	250 ميكرومتر من الألياف الضوئية	ألياف قياسية أحادية الوضع (G.652D/G.657A2) أو ألياف متعددة الأوضاع
	أنبوب فضفاض	مادة PBT عالية المعامل، مقاومة للتحلل المائي، قوة ميكانيكية عالية
	هلام ملء الأنبوب	مركب مقاوم للماء داخل أنبوب فضفاض، حماية مهمة للألياف
عضو القوة المركزية	FRP (البلاستيك المقوى بالألياف الزجاجية)	قضيب مركزي غير معدني، قوة شد عالية، مضاد للتداخل الكهرومغناطيسي/البرق
قلب الكابل	هيكل الذين تقطعت بهم السبل	أنابيب فضفاضة + حبال تعبئة تقطعت بهم السبل حول FRP لتشكيل قلب كابل دائري مدمج
	حشو مانع للماء الأساسي	مركب مانع للماء يملأ جميع الفجوات في قلب الكابل من أجل عزل كامل للماء
الغلاف الخارجي	سترة LSZH	سترة خارجية منخفضة الدخان، صفر هالوجين، مقاومة للهب، غير سامة، مقاومة للأشعة فوق البنفسجية

إذا كان الكابل مزودًا بغلاف خارجي من البولي إيثيلين، فهو طراز GYFTY ، وتفاصيل الهيكل كما يلي:

سمات:

(1) الأداء الميكانيكي والبيئي

• تصميم عازل بالكامل : لا توجد مكونات معدنية، محصن ضد ضربات البرق والتداخل الكهرومغناطيسي.

• خصائص ميكانيكية ممتازة : قوة شد عالية، مقاومة جيدة للسحق، مرونة، مناسبة للتركيب الهوائي/مجاري الهواء.

• نطاق درجة الحرارة الواسع : درجة حرارة التشغيل/التخزين: -40 درجة مئوية إلى +70 درجة مئوية.

• مقاومة فائقة للماء : جل أنبوبي + مركب تعبئة الكابل + غلاف خارجي متين يضمن مقاومة الرطوبة على المدى الطويل.




(2) مثبطات اللهب والسلامة

• سترة LSZH المقاومة للهب : انبعاث دخان منخفض، صفر هالوجين، غير سامة، تتوافق مع معايير السلامة من الحرائق الصارمة.

• مقاومة انتشار اللهب : تمنع انتشار الحريق ومناسبة للمباني والأنفاق والمناطق عالية الخطورة.




(3) المزايا البصرية والتطبيقية

• أداء بصري مستقر : تصميم الأنبوب الفضفاض يعزل الألياف عن تقلبات الضغط ودرجة الحرارة.

• عدد كبير من الألياف : يمكن تكوينه من 2 إلى 288 مركزًا، مما يلبي احتياجات النقل ذات السعة الكبيرة.

• خفيف الوزن وصغير الحجم : يقلل من حمل البرج للتركيب الجوي، ويسهل سحب القنوات.

• الامتثال : يفي بمعايير YD/T 1114 وIEC 60794-1

التطبيقات النموذجية:

• تركيب الهوائيات ومجاري الهواء في شبكات الاتصالات.

• محطات الطاقة الفرعية وممرات الجهد العالي والمناطق الحساسة للتداخل الكهرومغناطيسي.

• المباني والأنفاق والمترو والمناطق الصناعية ذات متطلبات صارمة لمكافحة الحرائق.

• المناطق المعرضة للصواعق والبيئات الساحلية المسببة للتآكل.

الأسئلة الشائعة

Q1:  ما هو الفرق بين كابل GYFTZY وGYTS/GYTA؟

• GYTS/GYTA لها درع معدني (شريط من الفولاذ أو الألومنيوم)؛ GYFTZY كلها غير معدنية، ولا تحتوي على درع.

• يستخدم GYFTZY سترة LSZH؛ غالبًا ما تستخدم الكابلات الخارجية العادية PE (البولي إيثيلين).

• GYFTZY مقاوم للصواعق ومضاد لـ EMI؛ الكابلات المعدنية ليست كذلك.

Q2: هل GYFTZY حقًا غير معدني بنسبة 100%؟

نعم. عضو القوة المركزية هو FRP (البلاستيك المقوى بالألياف الزجاجية)، ولا يوجد أسلاك فولاذية، ولا شريط فولاذي، ولا مكونات معدنية على الإطلاق.

Q3: ما هي سترة LSZH؟ لماذا استخدامه؟

LSZH = دخان منخفض صفر هالوجين.

دخان منخفض عند الاحتراق. لا يوجد غاز الهالوجين السام. مثبطات اللهب، تستخدم في الأنفاق والمباني ومترو الأنفاق ومحطات الطاقة مع قواعد مكافحة الحرائق الصارمة.

س 4: ما هي أعداد الألياف المتوفرة؟

قياسي: 2، 4، 6، 8، 12، 24، 36، 48، 72، 96، 144 نواة. مخصص حتى 288 مركزًا.

س 5: هل يمكن دفن كابل GYFTZY مباشرة؟

غير مستحسن. إنها غير مدرعة ولها مقاومة منخفضة للسحق. للدفن المباشر، استخدم GYFTZY53 (سترة مزدوجة مدرعة بشريط فولاذي).
