GYFTZY 옥외 느슨한 관 난연 LSZH 모든 유전체 비장갑 공중/덕트 광섬유 케이블

GYFTZY 옥외 느슨한 관 난연 LSZH 모든 유전체 비장갑 공중/덕트 광섬유 케이블


유효성:

수량:



묻다 장바구니에 추가

2core-288core, 꼬인 느슨한 튜브(젤로 채워짐), FRP 중앙 강도 부재, 금속 갑옷 없음, LSZH 외장

드럼당 2km/3km/4km

모델:
집시
상표:
창롱테크

GYFTZY 광섬유 케이블 비장갑 섬유 케이블 전체 유전체 광케이블 난연성 LSZH 케이블 덕트 광섬유 케이블 광섬유 케이블 비금속 덕트 케이블 비장갑 공중 케이블 모든 유전체 옥외 케이블 야외용 느슨한 튜브 케이블

제품 설명

기술적인 매개변수

포장 및 배송

GYFTZY 옥외 좌초된 느슨한 관 공중/덕트 임명을 위한 비금속 비기갑 방연제 LSZH 재킷 광섬유 케이블

모델	집시
섬유 개수	2코어 - 288코어
섬유 종류	ITU-T G652.D
중앙 강도 회원	비금속 FRP(유리섬유 강화 플라스틱)
방습	케이블 충진재 또는 방수 테이프/원사
아우터 재킷	LSZH(내염)
애플리케이션	공중/덕트 설치
드럼 길이	2km, 3km, 4km, 5km

GYFTZY 섬유 케이블

제품 설명:

GYFTZY는 갖춘 실외 연선 루즈 튜브 광섬유 케이블입니다 . 비금속 강도 부재 , 비장갑 구조 와 LSZH(Low Smoke Zero Halogen) 난연성 재킷을 공중 및 덕트 설치용으로 설계된 전자파 간섭(EMI)이 높은 환경, 낙뢰가 발생하기 쉬운 지역, 화재 안전 요구 사항이 엄격한 현장에 이상적인 전유전체 난연성 통신 케이블입니다.

GYFTZY 케이블 구조(안쪽에서 바깥쪽으로):

레이어	구성요소	세부정보
광섬유 전송 장치	250μm 광섬유	표준 단일 모드(G.652D/G.657A2) 또는 다중 모드 광섬유
	느슨한 튜브	고탄성 PBT 소재, 내가수분해성, 높은 기계적 강도
	튜브 충전 젤	느슨한 튜브 내부의 방수 화합물, 중요한 섬유 보호
중앙 강도 회원	FRP(유리섬유 강화 플라스틱)	비금속 중심 막대, 높은 인장 강도, EMI 방지/번개 방지
케이블 코어	좌초된 구조	느슨한 튜브 + FRP 주위에 꼬인 충전 로프로 컴팩트한 원형 케이블 코어 형성
케이블 코어	코어 수분 차단 필러	방수 컴파운드가 케이블 코어의 모든 틈을 메워 전체 단면 방수 처리
외부 칼집	LSZH 재킷	저연, 제로 할로겐, 난연성, 무독성, 자외선 차단 야외 재킷

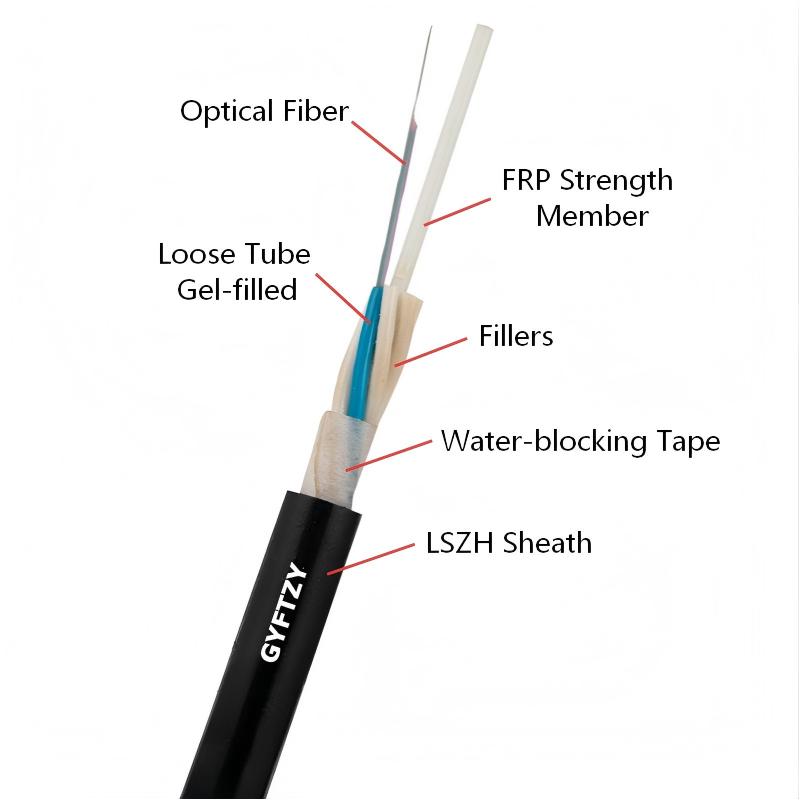

GYFTZY 케이블

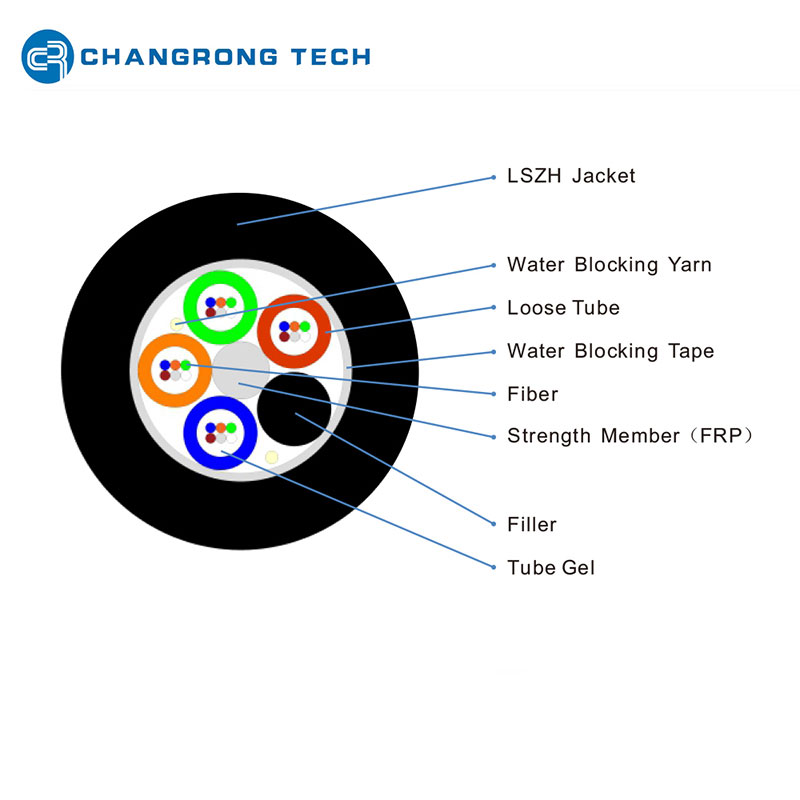

GYFTZY 케이블 단면

케이블에 PE 외피가 있는 경우 모델 GYFTY 이며 구조 세부 사항은 아래와 같습니다.

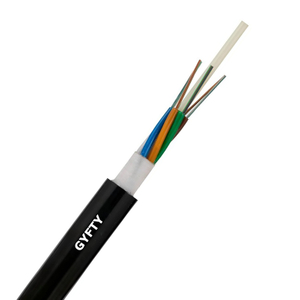

GYFTY 케이블

GYFTY 케이블 단면

특징:

(1) 기계 및 환경 성능

전체 유전체 설계 : 금속 구성 요소가 없으며 번개 및 전자기 간섭에 영향을 받지 않습니다.
우수한 기계적 성질 : 높은 인장강도, 우수한 내충격성, 유연성, 공중/덕트 설치에 적합합니다.
넓은 온도 범위 : 작동/보관 온도: -40°C ~ +70°C.
탁월한 방수 기능 : 튜브 젤 + 케이블 충진재 + 내구성 있는 외부 피복으로 장기간 습기 저항을 보장합니다.

(2) 난연성 및 안전성

LSZH 난연성 재킷 : 낮은 연기 방출, 제로 할로겐, 무독성, 엄격한 화재 안전 표준을 준수합니다.
화염 전파 저항성 : 화재 확산을 방지하여 건물, 터널, 고위험 지역에 적합합니다.

(3) 광학 및 응용 장점

안정적인 광학 성능 : 느슨한 튜브 설계로 섬유를 응력과 온도 변동으로부터 격리합니다.
높은 파이버 수 : 2~288개 코어로 구성 가능하여 대용량 전송 요구 사항을 충족합니다.
경량 및 소형 : 공중 설치를 위한 타워 하중을 줄이고 덕트를 쉽게 끌어들일 수 있습니다.
규정 준수 : YD/T 1114 및 IEC 60794-1 표준 충족

일반적인 응용 분야:

통신 네트워크의 공중선 및 덕트 설치.
변전소, 고전압 통로 및 EMI에 민감한 지역.
엄격한 화재 요구 사항이 적용되는 건물, 터널, 지하철 및 산업 구역.
낙뢰가 발생하기 쉬운 지역 및 해안 부식성 환경.

자주 묻는 질문

Q1: GYFTZY와 GYTS/GYTA 케이블의 차이점은 무엇입니까?

GYTS/GYTA에는 금속 갑옷(강철 또는 알루미늄 테이프)이 있습니다. GYFTZY는 모두 비금속이며 갑옷이 없습니다.
GYFTZY는 LSZH 재킷을 사용합니다. 일반 실외 케이블은 PE(폴리에틸렌)를 사용하는 경우가 많습니다.
GYFTZY는 번개 방지 및 EMI 방지 기능을 갖추고 있습니다. 금속 케이블은 그렇지 않습니다.

Q2: GYFTZY는 정말 100% 비금속인가요?

예. 중앙 강도 부재는 FRP(유리 섬유 강화 플라스틱)로 강철 와이어, 강철 테이프가 없고 금속 부품이 전혀 없습니다.

Q3: LSZH 재킷은 무엇입니까? 왜 그것을 사용합니까?

LSZH = 저연무할로겐.

연소시 연기가 적습니다. 독성 할로겐 가스가 없습니다. 난연성, 엄격한 화재 규정이 적용되는 터널, 건물, 지하철, 발전소에 사용됩니다.

Q4: 사용 가능한 섬유 수는 얼마나 됩니까?

표준: 2, 4, 6, 8, 12, 24, 36, 48, 72, 96, 144 코어. 최대 288개 코어까지 사용자 정의할 수 있습니다.

Q5: GYFTZY 케이블을 직접 매설할 수 있나요?

권장되지 않습니다. 장갑이 없고 파쇄 저항이 낮습니다. 직접 매설하려면 GYFTZY53(강철 테이프 장갑 이중 재킷)을 사용하십시오.

GYFTZY 구조 매개변수

모델	집시
섬유 종류	G652D G655 G657 50/125 62.5/125
섬유 개수	2-30	32-36	38-60	62-72	74-96	98-120	122-144	146-216	218-288
최대. 튜브당 섬유	6	6	12	12	12	12	12	12	12
단위(튜브 또는 필러)	6	6	6	6	8	10	12	18	24
케이블 직경(mm)	9.8	9.8	10.7	10.7	12.0	13.4	14.9	15.3	17.3
케이블 무게(Kg/km)	102	102	121	121	149	182	221	227	289
인장력(N)	장기/단기: 600/1500
크러시(N/100mm)	장기/단기: 300/1000
최소 굽힘 반경(mm)	정적/동적: 12.5D/25D
온도(℃)	보관/작동：-40℃~70℃

섬유 색상 식별

아니요.	1	2	3	4	5	6	7	8	9	10	11	12
색상	파란색	주황색	녹색	갈색	슬레이트	하얀색	빨간색	검은색	노란색	제비꽃	분홍색	아쿠아

광섬유 매개변수 G.652D(케이블 뒤)

목	형질		단위	값
기하학적	클래딩 직경		μm	125.0±1.0
	클래딩 비원형		%	≤1.0
	코어 클래딩 동심도 오류		μm	≤0.6
	핵심 비순환성		%	≤12
	코팅 직경		μm	245±10.0
	코팅 클래딩 동심도 오류		μm	≤12
	컬 반경		중	≥4
감쇠	영분산기울기 S₀		ps/nm²km	≤0.092
	1625nm 감쇠		dB/km	≤0.30
	1383+/-3nm 감쇠		dB/km	≤0.36
	1310nm 감쇠		dB/km	≤0.36
	1550nm 감쇠		dB/km	≤0.22
	포인트 불연속성(1310nm 및 1550nm)		데시벨	≤0.05
	1310nm 대비 1285nm ~ 1330nm에서의 감쇠량		데시벨	≤0.03
	1550nm와 비교하여 1485nm ~1580nm에서의 감쇠		데시벨	≤0.03
	영분산 파장 λ₀		nm	1300≤λ ₀≤1324
분산	1285~1339nm 분산		ps/nm/km	≤3.5
	1271~1360nm 분산		ps/nm/km	≤5.3
	1550nm 분산		ps/nm/km	13.3~18.6
	공칭 MFD 값(1310nm)		μm	8.6-9.5
	MFD 공차		μm	±0.4
벤딩	케이블 차단 파장 λcc		nm	≤1260
	1550nm 매크로 벤드 유도 감쇠(직경 60mm로 100회전)		데시벨	≤0.5
	PMD	큐		0.01%
		최대 개별 섬유	ps/√km	0.2
		중		케이블 20개
