GYFTZY Tubo solto externo retardador de chama LSZH todo cabo de fibra ótica dielétrico não blindado aéreo/duto

GYFTZY Tubo solto externo retardador de chama LSZH todo cabo de fibra ótica dielétrico não blindado aéreo/duto


Disponibilidade:

Quantidade:



Pergunte Adicionar ao carrinho

Modelo:
GYFTZY
Marca:
TECNOLOGIA DE MUDANÇA

Cabo de fibra óptica GYFTZY Cabo de fibra não blindado Todos os cabos ópticos dielétricos Cabo LSZH retardador de chamas Cabo de fibra óptica Cabo de fibra óptica Cabo de duto não metálico Cabo aéreo não blindado Todo cabo externo dielétrico Cabo de tubo solto externo

Descrição do produto

Parâmetros Técnicos

Embalagem e envio

GYFTZY Tubo solto trançado externo, não metálico, não blindado, retardador de chamas, cabo de fibra ótica LSZH para instalação aérea/duto

Modelo	GYFTZY
Contagens de fibra	2 núcleos - 288 núcleos
Tipo de fibra	ITU-T G652.D
Membro de Força Central	FRP não metálico (plástico reforçado com fibra de vidro)
À prova de umidade	Composto de enchimento de cabos ou fita/fio bloqueador de água
Jaqueta externa	LSZH (resistente a chamas)
Aplicativo	Instalação de antena/duto
Comprimento do tambor	2km, 3km, 4km, 5km

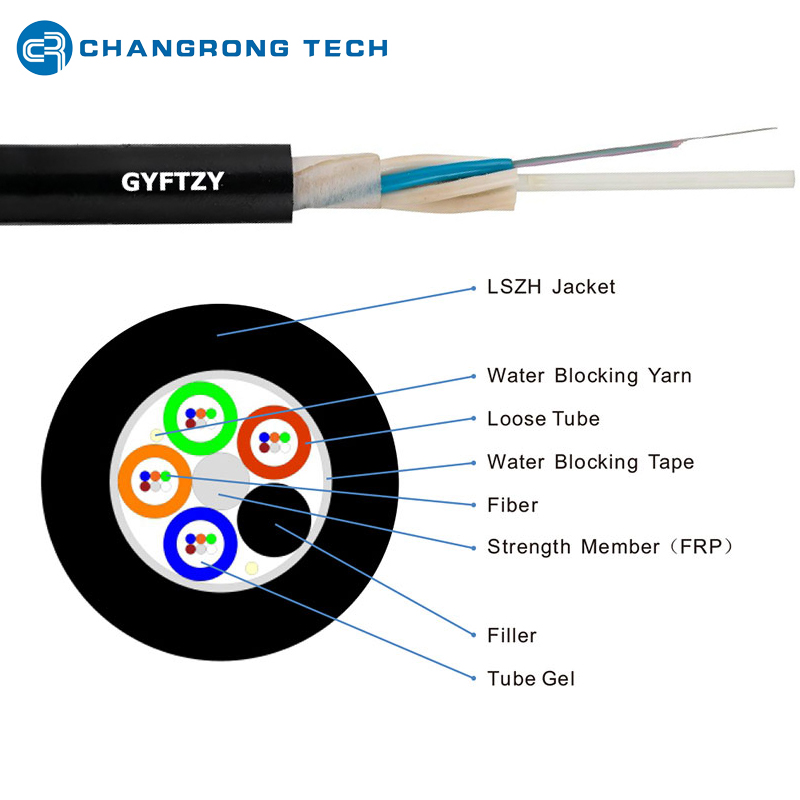

Cabo de fibra GYFTZY

Descrição do produto:

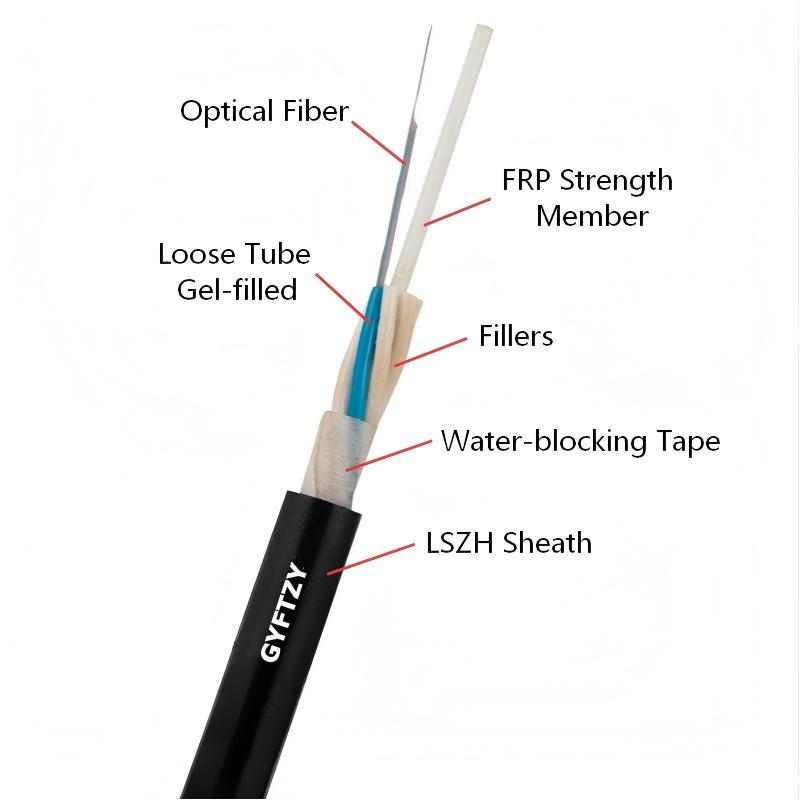

GYFTZY é um cabo de fibra óptica de tubo solto trançado para uso externo com de membro de resistência não metálico , estrutura não blindada e jaqueta retardadora de chama LSZH (Low Smoke Zero Halogen) , projetado para instalação aérea e em dutos. É um cabo de comunicação totalmente dielétrico e retardador de chamas, ideal para ambientes com alta interferência eletromagnética (EMI), áreas propensas a raios e locais com rigorosos requisitos de segurança contra incêndio.

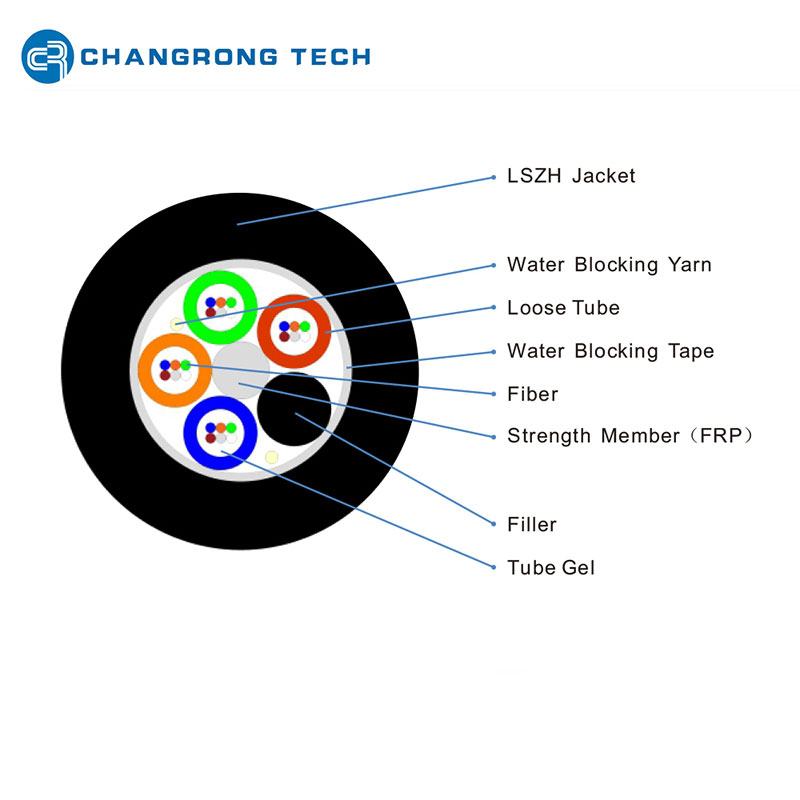

Estrutura do cabo GYFTZY (de dentro para fora):

da camada	do componente	Detalhes
Unidade de transmissão de fibra óptica	Fibra Óptica de 250 μm	Fibras monomodo padrão (G.652D/G.657A2) ou multimodo
	Tubo solto	Material PBT de alto módulo, resistente à hidrólise, alta resistência mecânica
	Gel de enchimento de tubo	Composto à prova d'água dentro do tubo solto, proteção crítica da fibra
Membro de Força Central	FRP (plástico reforçado com fibra de vidro)	Haste central não metálica, alta resistência à tração, anti-EMI/relâmpago
Núcleo do Cabo	Estrutura encalhada	Tubos soltos + cordas de enchimento trançadas em torno de FRP para formar um núcleo de cabo redondo e compacto
Núcleo do Cabo	Preenchimento central de bloqueio de água	O composto de bloqueio de água preenche todas as lacunas no núcleo do cabo para impermeabilização de toda a seção
Bainha Externa	Jaqueta LSZH	Jaqueta externa com baixo teor de fumaça, zero halogênio, retardante de chamas, não tóxica e resistente a UV

Cabo GYFTZY

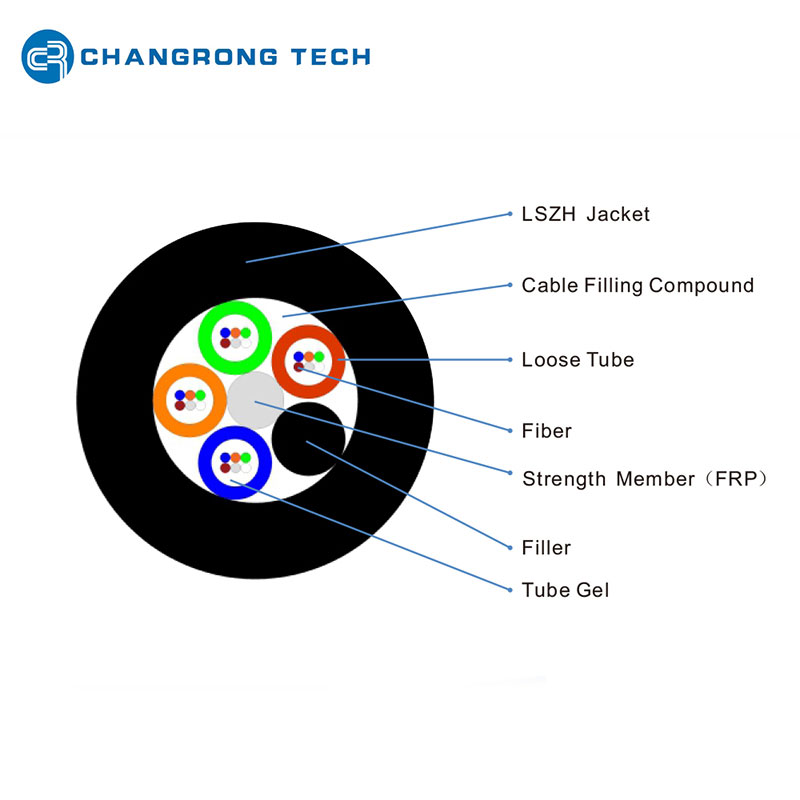

Seção transversal do cabo GYFTY

Se o cabo estiver com bainha externa PE, é modelo GYFTY , detalhes da estrutura abaixo:

Cabo GYFTY

Seção transversal do cabo GYFTY

Características:

(1) Desempenho Mecânico e Ambiental

Design totalmente dielétrico : Sem componentes metálicos, imune a quedas de raios e interferência eletromagnética.
Excelentes propriedades mecânicas : Alta resistência à tração, boa resistência ao esmagamento, flexibilidade, adequado para instalação aérea/duto.
Ampla faixa de temperatura : Temperatura de operação/armazenamento: -40°C a +70°C.
Impermeabilização superior : Gel de tubo + composto de enchimento de cabo + bainha externa durável garantem resistência à umidade a longo prazo.

(2) Retardador de chama e segurança

Jaqueta retardante de chama LSZH : Baixa emissão de fumaça, zero halogênio, não tóxica, atende a rígidos padrões de segurança contra incêndio.
Resistência à propagação de chamas : Evita a propagação do fogo, adequado para edifícios, túneis e áreas de alto risco.

(3) Vantagens ópticas e de aplicação

Desempenho óptico estável : O design de tubo solto isola as fibras do estresse e das flutuações de temperatura.
Alta contagem de fibras : configurável de 2 a 288 núcleos, atendendo às necessidades de transmissão de grande capacidade.
Leve e compacto : Reduz a carga da torre para instalação aérea, fácil de puxar em dutos.
Conformidade : Atende aos padrões YD/T 1114 e IEC 60794-1

Aplicações típicas:

Instalação de antenas e condutas em redes de telecomunicações.
Subestações de energia, corredores de alta tensão e áreas sensíveis a EMI.
Edifícios, túneis, zonas metropolitanas e industriais com requisitos rigorosos contra incêndio.
Regiões propensas a descargas atmosféricas e ambientes costeiros corrosivos.

Perguntas frequentes

Q1: Qual é a diferença entre o cabo GYFTZY e GYTS/GYTA?

GYTS/GYTA possuem armadura metálica (fita de aço ou alumínio); GYFTZY é totalmente não metálico, sem armadura.
GYFTZY usa jaqueta LSZH; cabos externos comuns geralmente usam PE (polietileno).
GYFTZY é à prova de raios e anti-EMI; cabos de metal não são.

Q2: O GYFTZY é realmente 100% não metálico?

Sim. O elemento central de resistência é FRP (plástico reforçado com fibra de vidro), sem fio de aço, sem fita de aço, sem nenhum componente metálico.

Q3: O que é jaqueta LSZH? Por que usá-lo? LSZH = Baixa fumaça e zero halogênio.

Baixa fumaça durante a queima; Nenhum gás halogênio tóxico; Retardante de chama, usado em túneis, edifícios, metrôs, usinas de energia com códigos rígidos de incêndio.

Q4: Quais contagens de fibra estão disponíveis?

Padrão: 2, 4, 6, 8, 12, 24, 36, 48, 72, 96, 144 núcleos. Personalize até 288 núcleos.

Q5: O cabo GYFTZY pode ser enterrado diretamente?

Não recomendado. Não é blindado e possui baixa resistência ao esmagamento. Para enterramento direto, use GYFTZY53 (blindado não metálico).

1. Parâmetro de estrutura GYFTZY

Modelo	GYFTZY
Tipo de fibra	G652D G655 G657 50/125 62,5/125
Contagens de fibra	2-30	32-36	38-60	62-72	74-96	98-120	122-144	146-216	218-288
Máx. fibras por tubo	6	6	12	12	12	12	12	12	12
Unidades (tubos ou enchimentos)	6	6	6	6	8	10	12	18	24
Diâmetro do cabo (mm)	9.8	9.8	10.7	10.7	12.0	13.4	14.9	15.3	17.3
Peso do cabo（Kg/km）	102	102	121	121	149	182	221	227	289
Tração （N）	Longo/curto prazo: 600/1500
Esmagamento （N/100mm）	Longo/Curto Prazo:300/1000
Min. Raio de curvatura (mm)	Estático/dinâmico: 12,5D/25D
Temperatura (℃)	Armazenamento/Operação: -40°C~70°C

2. Identificação da cor da fibra

Não.	1	2	3	4	5	6	7	8	9	10	11	12
Cor	Azul	Laranja	Verde	Marrom	Ardósia	Branco	Vermelho	Preto	Amarelo	Violeta	Rosa	Água

3. Parâmetro de fibra G.652D (após cabo)

Item	Características		Unidade	Valor
Geométrico	Diâmetro do revestimento		μm	125,0±1,0
	Não circularidade do revestimento		%	≤1,0
	Erro de concentricidade do núcleo-revestimento		μm	≤0,6
	Não circularidade central		%	≤12
	Diâmetro do revestimento		μm	245±10,0
	Erro de concentricidade revestimento-revestimento		μm	≤12
	Raio de ondulação		eu	≥4
Atenuação	Inclinação de Dispersão Zero S₀		ps/nm²km	≤0,092
	Atenuação 1625nm		dB/km	≤0,30
	Atenuação 1383+/-3nm		dB/km	≤0,36
	Atenuação 1310nm		dB/km	≤0,36
	Atenuação 1550nm		dB/km	≤0,22
	Descontinuidade de ponto (1310nm e 1550nm)		dB	≤0,05
	Atenuação em 1285nm ~ 1330nm em comparação com 1310nm		dB	≤0,03
	Atenuação em 1485 nm ~ 1580 nm em comparação com 1550 nm		dB	≤0,03
	Comprimento de onda de dispersão zero λ₀		nm	1300≤λ ₀≤1324
Dispersão	Dispersão 1285 ~ 1339 nm		ps/nm/km	≤3,5
	Dispersão 1271 ~ 1360 nm		ps/nm/km	≤5,3
	Dispersão 1550nm		ps/nm/km	13,3~18,6
	Valor nominal do MFD（1310nm）		μm	8,6-9,5
	Tolerância MFD		μm	±0,4
Dobrando	Comprimento de onda de corte do cabo λcc		nm	≤1260
	Atenuação induzida por macro-curvatura de 1550 nm (100 voltas com diâmetro de 60 mm)		dB	≤0,5
	PMD	P		0,01%
		Fibra Individual Máxima	ps/√km	0.2
		M		20 cabos
