| Modello | GYFTZY |
| Conteggi delle fibre | 2Core - 288Core |
| Tipo di fibra | ITU-T G652.D |
| Membro della forza centrale | FRP non metallico (plastica rinforzata con fibra di vetro) |
| A prova di umidità | Composto di riempimento per cavi o nastro/filato impermeabile |
| Giacca esterna | LSZH (resistente alla fiamma) |
| Applicazione | Installazione aerea/condotta |
| Lunghezza del tamburo |
2 km, 3 km, 4 km, 5 km |

Descrizione del prodotto:
GYFTZY è un cavo in fibra ottica a tubo sciolto intrecciato per esterni con con elementi di resistenza non metallici , struttura non corazzata e rivestimento ignifugo LSZH (Low Smoke Zero Halogen) , progettato per l'installazione aerea e di condotti. È un cavo di comunicazione completamente dielettrico, ignifugo, ideale per ambienti con elevata interferenza elettromagnetica (EMI), aree soggette a fulmini e siti con severi requisiti di sicurezza antincendio.
Struttura del cavo GYFTZY (dall'interno verso l'esterno):
| del livello | dei componenti | Dettagli |
|---|---|---|
| Unità di trasmissione in fibra ottica | Fibra ottica da 250μm | Fibre standard monomodali (G.652D/G.657A2) o multimodali |
| Tubo allentato | Materiale PBT ad alto modulo, resistente all'idrolisi, elevata resistenza meccanica | |
| Gel per riempimento tubi | Mescola impermeabile all'interno del tubo sciolto, protezione critica delle fibre | |
| Membro della forza centrale | FRP (plastica rinforzata con fibra di vetro) | Asta centrale non metallica, elevata resistenza alla trazione, anti-EMI/fulmini |
| Nucleo del cavo | Struttura a trefoli | Tubi sciolti + corde di riempimento intrecciate attorno a FRP per formare un nucleo di cavo rotondo compatto |
| Riempitivo blocca-acqua del nucleo | Il composto blocca-acqua riempie tutti gli spazi vuoti nel nucleo del cavo per l'impermeabilizzazione dell'intera sezione | |
| Guaina esterna | Giacca LSZH | Giacca da esterno a bassa emissione di fumi, zero alogeni, ignifuga, atossica e resistente ai raggi UV |

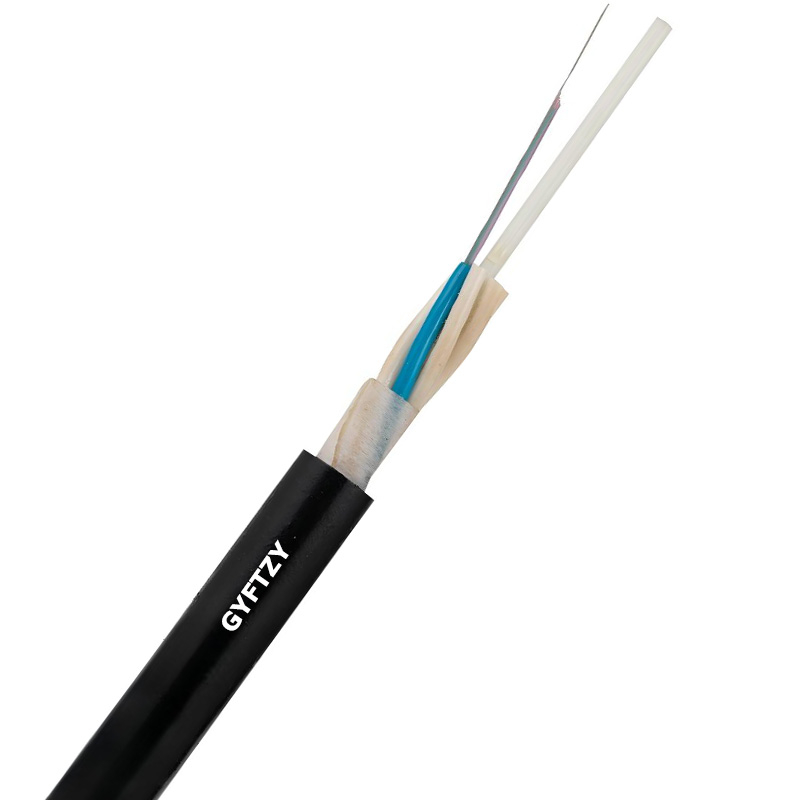

Cavo GYFTZY

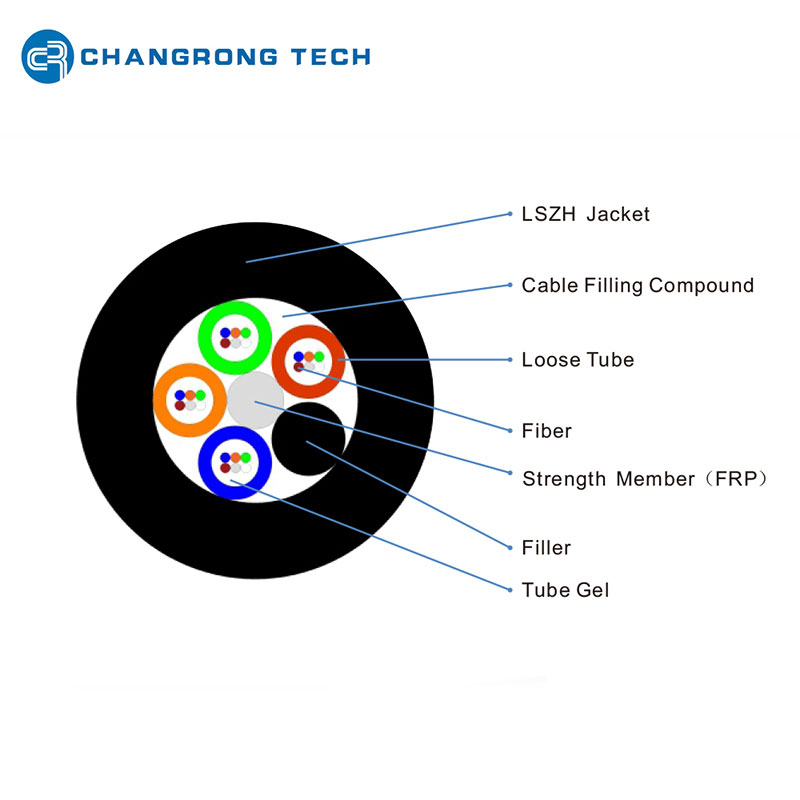

Sezione trasversale del cavo GYFTY
Se il cavo è con guaina esterna in PE, è il modello GYFTY , dettagli della struttura come di seguito:
Cavo GYFTY
Sezione trasversale del cavo GYFTY
Caratteristiche:
Design completamente dielettrico : nessun componente metallico, immune ai fulmini e alle interferenze elettromagnetiche.
Eccellenti proprietà meccaniche : elevata resistenza alla trazione, buona resistenza allo schiacciamento, flessibilità, adatto per installazione aerea/condotta.
Ampio intervallo di temperature : temperatura di funzionamento/immagazzinamento: da -40°C a +70°C.
Impermeabilizzazione superiore : gel per tubi + composto di riempimento del cavo + guaina esterna durevole garantiscono resistenza all'umidità a lungo termine.
Giacca ignifuga LSZH : bassa emissione di fumi, zero alogeni, non tossica, conforme a rigorosi standard di sicurezza antincendio.
Resistenza alla propagazione della fiamma : Previene la propagazione del fuoco, adatto per edifici, gallerie e aree ad alto rischio.
Prestazioni ottiche stabili : il design a tubo sciolto isola le fibre dallo stress e dalle fluttuazioni di temperatura.
Elevato numero di fibre : configurabile da 2 a 288 core, per soddisfare le esigenze di trasmissione di grande capacità.
Leggero e compatto : riduce il carico della torre per l'installazione aerea, facile da inserire nei condotti.
Conformità : conforme agli standard YD/T 1114 e IEC 60794-1
Applicazioni tipiche:
Installazione aerea e condotta nelle reti di telecomunicazioni.
Sottostazioni elettriche, corridoi ad alta tensione e aree sensibili alle interferenze elettromagnetiche.
Edifici, tunnel, metropolitane e zone industriali con severi requisiti antincendio.
Regioni soggette a fulmini e ambienti costieri corrosivi.
Domande frequenti
Q1: Qual è la differenza tra il cavo GYFTZY e GYTS/GYTA?
GYTS/GYTA hanno un'armatura metallica (nastro di acciaio o alluminio); GYFTZY è tutto non metallico, senza armatura.
GYFTZY usa la giacca LSZH; i normali cavi esterni spesso utilizzano PE (polietilene).
GYFTZY è a prova di fulmine e anti-EMI; i cavi metallici no.
Q2: GYFTZY è davvero non metallico al 100%?
SÌ. L'elemento centrale di forza è FRP (plastica rinforzata con fibra di vetro), nessun filo di acciaio, nessun nastro di acciaio, nessun componente metallico.
Basso livello di fumo durante la combustione; Nessun gas alogeno tossico; Ignifugo, utilizzato in tunnel, edifici, metropolitane, centrali elettriche con severi codici antincendio.
Q4: Quali conteggi di fibre sono disponibili?
Standard: 2, 4, 6, 8, 12, 24, 36, 48, 72, 96, 144 core. Personalizzato fino a 288 core.
Q5: Il cavo GYFTZY può essere interrato direttamente?
Non raccomandato. Non è corazzato e ha una bassa resistenza allo schiacciamento. Per l'interramento diretto, utilizzare GYFTZY53 (blindato non metallico).
1. Parametro della struttura GYFTZY
| Modello | GYFTZY | ||||||||
| Tipo di fibra | G652D G655 G657 50/125 62,5/125 | ||||||||
| Conteggi delle fibre | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
| Massimo. fibre per tubo | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Unità (provette o riempitrici) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Diametro del cavo (mm) | 9.8 | 9.8 | 10.7 | 10.7 | 12.0 | 13.4 | 14.9 | 15.3 | 17.3 |
| Peso del cavo (Kg/km) | 102 | 102 | 121 | 121 | 149 | 182 | 221 | 227 | 289 |
| Trazione (N) | Lungo/Breve Termine: 600/1500 | ||||||||
| Schiacciamento(N/100mm) | Lungo/Breve Termine:300/1000 | ||||||||
| minimo Raggio di curvatura (mm) | Statico/Dinamico: 12,5D/25D | ||||||||
| Temperatura (℃) | Conservazione/Funzionamento: -40℃~70℃ | ||||||||
2. Identificazione del colore della fibra
NO. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Colore |
Blu |
Arancia |
Verde |
Marrone |
Ardesia |
Bianco |
Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |
3. Parametro fibra G.652D (dopo il cavo)
Articolo |
Caratteristiche |
Unità |
Valore |
|
geometrico |
Diametro del rivestimento |
µm |
125,0±1,0 |
|
Rivestimento Non Circolarità |
% |
≤1,0 |
||
Errore di concentricità del nucleo-rivestimento |
µm |
≤0,6 |
||
Non circolarità del nucleo |
% |
≤12 |
||
Diametro del rivestimento |
µm |
245±10,0 |
||
Errore di concentricità del rivestimento-rivestimento |
µm |
≤12 |
||
Raggio di arricciatura |
M |
≥4 |
||
Attenuazione |
Pendenza a dispersione zero S0 |
ps/nm²km |
≤0,092 |
|
Attenuazione 1625 nm |
dB/km |
≤0,30 |
||
Attenuazione 1383+/-3nm |
dB/km |
≤0,36 |
||
Attenuazione 1310 nm |
dB/km |
≤0,36 |
||
Attenuazione di 1550 nm |
dB/km |
≤0,22 |
||
Discontinuità puntuale (1310 nm e 1550 nm) |
dB |
≤0,05 |
||
Attenuazione a 1285 nm ~ 1330 nm rispetto a 1310 nm |
dB |
≤0,03 |
||
Attenuazione a 1485 nm ~ 1580 nm rispetto a 1550 nm |
dB |
≤0,03 |
||
Lunghezza d'onda a dispersione zero λ0 |
nm |
1300≤λ 0≤1324 |
||
Dispersione |
Dispersione 1285~1339 nm |
PS/nm/km |
≤3,5 |
|
Dispersione 1271~1360nm |
PS/nm/km |
≤5,3 |
||
Dispersione di 1550 nm |
PS/nm/km |
13.3~18.6 |
||
Valore MFD nominale (1310 nm) |
µm |
8.6-9.5 |
||
Tolleranza MFD |
µm |
±0,4 |
||
Piegatura |
Lunghezza d'onda di taglio del cavo λcc |
nm |
≤1260 |
|
Attenuazione indotta da macro-flessioni a 1550 nm (100 giri con diametro di 60 mm) |
dB |
≤0,5 |
||
PMD |
Q |
0,01% |
||
Fibra individuale massima |
PS/√km |
0.2 |
||
M |
20 cavi |
|||
Lunghezza del tamburo :
normalmente 2 km, 3 km, 4 km, 5 km (come da vostra richiesta)
Opzioni del tamburo :
Tamburo di legno fumigato
Tamburo di legno rinforzato con acciaio
Tamburo di compensato
Marcatura di cavi e tamburi secondo le esigenze del cliente.

Foto di spedizione:
