Mentre le reti di comunicazione globali si espandono per soddisfare le esigenze dell’informatica AI, dell’infrastruttura 5G e delle iniziative di banda larga rurale, il ruolo del cavo in fibra ottica sotterraneo non è mai stato così critico. A differenza delle installazioni aeree esposte alle intemperie, alla fauna selvatica e ai rischi legati ai pali, le installazioni sotterranee offrono protezione, longevità e fascino estetico superiori. Tuttavia, selezionando e installando il file right Il cavo in fibra ottica sotterraneo richiede una profonda conoscenza della costruzione del cavo, dei fattori ambientali, delle specifiche meccaniche e delle migliori pratiche di installazione. Questa guida completa copre tutto ciò che devi sapere sui cavi in fibra ottica sotterranei nel 2026, con particolare attenzione alle applicazioni dei cavi in fibra ottica interrati diretti, ai dati sulle prestazioni e alle tendenze dei mercati emergenti.
Il cavo in fibra ottica sotterraneo si riferisce ai cavi in fibra ottica appositamente progettati per l'installazione sotto il livello del suolo. Questi cavi sono progettati per resistere alle sfide uniche degli ambienti sotterranei, tra cui umidità, pressione del suolo, fluttuazioni di temperatura, attività dei roditori e scavi accidentali. All'interno di questa categoria, il cavo in fibra interrato diretto rappresenta la soluzione più robusta, progettata per essere interrata direttamente nel terreno senza la necessità di un condotto protettivo.
La costruzione del di alta qualità cavo in fibra ottica sotterraneo include in genere più strati protettivi:
Fibre ottiche: Monomodale (G.652.D, G.657A2) o multimodale
Elementi di blocco dell'acqua: nastro di blocco dell'acqua riempito di gel o asciutto
Membri di forza: filato di aramide, filato di vetro o filo di acciaio
Armatura: nastro di acciaio ondulato, FRP piatto o metallo ad incastro
Guaina esterna: polietilene ad alta densità (HDPE) con resistenza ai raggi UV e all'umidità

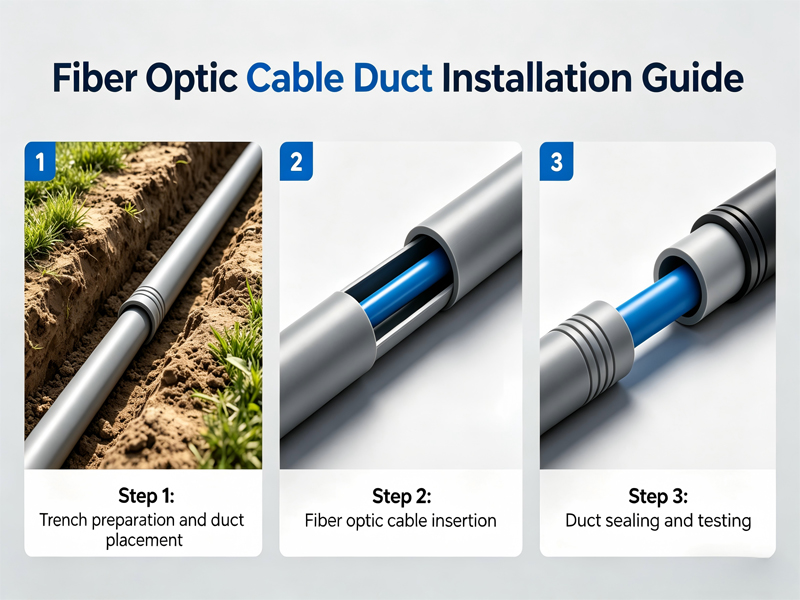

Quando si pianificano installazioni sotterranee, una delle prime decisioni è se utilizzarle Cavo in fibra interrato diretto o cavo non armato installato all'interno di un condotto. La tabella seguente mette a confronto questi due approcci in base ai parametri chiave delle prestazioni.
Caratteristica |
Cavo in fibra interrato diretto |
Cavo non armato in condotto |
|---|---|---|
Resistenza allo schiacciamento |
Fino a 3000 N/100 mm (nastro di acciaio o armatura piatta in FRP) |
300–1000 N/100 mm (il condotto fornisce una protezione aggiuntiva) |
Protezione dai roditori |
Alta: il nastro in acciaio o l'antiroditore piatto in FRP scoraggiano i morsi |
Da basso a moderato: dipende dall'integrità del condotto |
Costo di installazione |
Inferiore: nessun materiale per il condotto; singolo passaggio di scavo |
Superiore – condotto + cavo + tiranti separati |
Complessità di riparazione |
Richiede scavo e giunzione; l'armatura rallenta l'accesso |
Il cavo può essere sostituito senza scavare |
Durata |
25–30 anni con una corretta installazione |
20–25 anni (il condotto potrebbe deteriorarsi più velocemente del cavo) |
Costo materiale iniziale |
Più alto per metro (l'armatura aggiunge costo) |
Costo del cavo inferiore, più spese del condotto |
Selezionando il right Il cavo in fibra ottica sotterraneo richiede la valutazione di diverse specifiche critiche. La comprensione di questi parametri garantisce che il cavo funzionerà in modo affidabile per tutta la durata prevista.
Per i cavi in fibra interrati diretti, , la resistenza allo schiacciamento è un criterio di selezione primario. Gli standard di settore (IEC 60794-1) richiedono test a carichi specifici:
Cavi armati standard: 1000–3000 N/100 mm
Doppio nastro d'acciaio armato (GYXTW53): Fino a 3000 N/100 mm
Design antiroditore piatto in FRP: fino a 3000 N/100 mm
Una maggiore resistenza allo schiacciamento è essenziale in aree con terreno pesante, carichi di traffico o profondità di sepoltura profonde.
La resistenza alla trazione nominale determina la forza di trazione che il cavo può sopportare durante l'installazione:
Armatura a camicia singola: tipicamente 2,5 kN (a breve termine)
Armatura a doppia camicia: fino a 5,0 kN (a breve termine)
Armatura in filo di acciaio: può superare 8,0 kN per applicazioni speciali
Per trazioni lunghe o terreni difficili, la scelta del cavo in fibra ottica sotterraneo con una maggiore resistenza alla trazione riduce il rischio di installazione.
L'ingresso di umidità è la principale causa di degrado dei cavi sotterranei. di qualità Il cavo in fibra ottica sotterraneo comprende:
Gel idrorepellente o nastro idrorepellente asciutto in tubi sfusi
Filati rigonfiabili in acqua che circondano gli elementi di rinforzo
Guaina in HDPE resistente all'umidità
Nelle aree rurali e agricole, i danni dei roditori rappresentano una percentuale significativa dei guasti alle fibre. Il cavo in fibra interrato diretto con armatura antiroditore piatta in FRP offre una protezione superiore:
Resistenza alla trazione ≥1200 MPa
Modulo elastico ≥50 GPa
Struttura rigida che ferisce i roditori che tentano di masticare
I cavi sotterranei devono funzionare in condizioni climatiche estreme stagionali:
Intervallo operativo standard: da -40°C a +70°C
Temperatura di installazione: Tipicamente da -10°C a +50°C
Il mercato globale della fibra ottica sta vivendo dinamiche senza precedenti nel 2026. Diversi fattori stanno guidando l’aumento della domanda di cavi in fibra ottica sotterranei e cavi in fibra interrati diretti :
1. Espansione dell’infrastruttura AI: la realizzazione di data center AI richiede un’enorme connettività in fibra tra le strutture. Queste connessioni spesso si affidano al cavo in fibra ottica sotterraneo per sicurezza e affidabilità.
2. Iniziative per la banda larga rurale: i programmi finanziati dal governo in tutto il mondo stanno estendendo le reti in fibra alle aree scarsamente servite. Negli ambienti rurali, il cavo in fibra interrato diretto offre la soluzione più conveniente rispetto alle implementazioni aeree che devono far fronte ai rischi legati alla fauna selvatica e agli agenti atmosferici.
3. Vincoli di fornitura: all’inizio del 2026, G.652.D e G.657A2 stanno registrando un’offerta limitata e livelli di prezzo mai visti in sette anni. le fibre monomodali Ciò rende la scelta del cavo giusto, uno che non richieda una sostituzione prematura, più critica che mai.
4. Applicazioni militari e di sicurezza: le applicazioni emergenti nelle comunicazioni militari con droni e nelle reti governative sicure richiedono sempre più spesso cavi in fibra ottica sotterranei armati per installazioni a prova di manomissione.
Una corretta installazione è essenziale per sfruttare tutti i vantaggi del cavo in fibra ottica sotterraneo . Le seguenti best practice si basano sugli standard di settore e sull'esperienza sul campo.
Profondità: minimo 0,8 metri (30 pollici) per le aree residenziali; 1,2 metri (48 pollici) per gli attraversamenti stradali
Nastro di avvertenza: installare un nastro di avvertenza rilevabile 0,3 metri sopra il cavo
Lettiera: utilizzare sabbia o terreno schermato come strato di lettiera da 100 mm
Riempimento: rimuovere rocce e detriti; compattarsi a strati
Segnaletica: installare segnaletica permanente in corrispondenza dei cambi di percorso e dei punti di giunzione
Quando si installa un cavo in fibra interrato diretto :
Tensione di trazione: non superare mai l'80% della resistenza alla trazione nominale
Raggio di curvatura: mantenere un minimo di 15D statico/20D dinamico
Impugnature per tirare: utilizzare impugnature a rete che distribuiscono la tensione agli elementi di forza, non all'armatura
Lubrificazione: utilizzare lubrificanti a base d'acqua e resistenti alle fibre per tiri lunghi
Il cavo in fibra ottica sotterraneo richiede chiusure di giunzione specializzate:
Chiusure per interramento diretto: design riaccessibili e a tenuta stagna con guarnizioni in gel
Continuità dell'armatura: mantenere o terminare correttamente l'armatura metallica in base ai requisiti di messa a terra
Gestione della fibra: utilizzare vassoi di giunzione con un'adeguata protezione del raggio di curvatura
Per il cavo in fibra interrato diretto , il tipo di armatura ha un impatto significativo su prestazioni, installazione e longevità.
Criterio |
Nastro in acciaio ondulato |
Antiroditore piatto in FRP |
|---|---|---|
Resistenza allo schiacciamento |
Eccellente (fino a 3000 N/100 mm) |
Eccellente (fino a 3000 N/100 mm) |
Protezione dai roditori |
Alta: barriera fisica |
Alta: la struttura rigida scoraggia i morsi |
Peso |
Pesante |
Moderare |
Flessibilità |
Moderare |
Moderato (più rigido di quello non corazzato) |
È necessaria la messa a terra |
Sì (metallico) |
No (non metallico) |
Rischio di corrosione |
Potenziale in terreni acidi |
Nessuno |
Impatto ambientale |
Metallico, riciclabile |
A base di resina, meno riciclabile |
Difficoltà di spogliatura |
Moderato – spigoli vivi |
Moderato: richiede una taglierina FRP |
Un affidabile cavo in fibra ottica sotterraneo deve superare test rigorosi. I principali produttori eseguono test secondo gli standard IEC 60794-1 e ITU-T:
Tipo di prova |
Scopo |
Requisito tipico |
|---|---|---|
Prova di schiacciamento (E3) |
Verifica la resistenza dell'armatura |
1000–3000 N/100mm |
Prova di trazione (E1) |
Verificare la capacità dei membri della forza |
2,5–5,0 kN |
Penetrazione dell'acqua (F5) |
Garantire il blocco dell'acqua |
Nessuna perdita a 1 m di prevalenza per 24 ore |
Ciclo di temperatura (F1) |
Verificare le prestazioni nell'intera gamma |
Da -40°C a +70°C |
Prova di impatto (E4) |
Simula colpi di roccia |
Impatto da 5–10 J |
I produttori con laboratori certificati CNAS forniscono il massimo livello di garanzia della qualità, garantendo che ogni bobina di cavo in fibra ottica sotterraneo soddisfi o superi le specifiche.
Sebbene il cavo in fibra interrato diretto abbia costi iniziali dei materiali più elevati rispetto alle alternative non armate, un'analisi del costo totale di proprietà (TCO) spesso favorisce le soluzioni armate:
Costi iniziali:
Cavo in fibra interrato diretto: costo del materiale più elevato, singolo passaggio di trincea
Non armato + condotto: costo del cavo inferiore, più materiale e installazione del condotto
Costi del ciclo di vita:
Cavo in fibra interrato diretto: manutenzione ridotta; le riparazioni richiedono scavi ma meno guasti
Non armato + condotto: sostituzione del cavo più semplice, ma il condotto potrebbe guastarsi e richiedere una ricostruzione completa
Approfondimento chiave: nelle aree o regioni soggette a roditori con costruzioni attive, il tasso di guasto del cavo non armato può essere 5-10 volte superiore rispetto al cavo in fibra interrato diretto correttamente installato con antiroditore piatta in FRP . protezione
Il cavo in fibra ottica sotterraneo rappresenta la spina dorsale della moderna infrastruttura di comunicazione. Per le applicazioni che richiedono la massima affidabilità in ambienti sotterranei difficili, il cavo in fibra interrato diretto con armatura robusta, sia che si tratti di nastro in acciaio ondulato o antiroditore piatto in FRP , offre una protezione superiore contro umidità, forze di schiacciamento e danni ai roditori. Con le condizioni di mercato del 2026 che fanno aumentare i prezzi della fibra e prolungano i tempi di consegna, selezionare il cavo giusto fin dalla prima volta è più critico che mai.
Per soluzioni personalizzate di cavi in fibra ottica sotterranei su misura per le vostre esigenze di progetto, contatta gli esperti di Anhui Changrong Optical Fiber & Cable Technology Co., Ltd. (CROFC) per il supporto tecnico e un preventivo tempestivo.
D: Qual è la profondità di interramento minima per il cavo in fibra interrato diretto?
R: Per le aree residenziali, la profondità minima standard è 0,8 metri (30 pollici). Per gli attraversamenti stradali e le aree agricole soggette ad aratura, si consigliano profondità pari o superiori a 1,2 metri (48 pollici). I codici locali possono variare.
D: Il cavo in fibra interrato diretto può essere installato in inverno?
R: Sì, ma sono necessarie precauzioni speciali. I cavi devono essere conservati al di sopra del punto di congelamento prima dell'installazione. Il terreno deve essere adeguatamente scongelato o scavato con metodi meccanici. La maggior parte dei cavi in fibra ottica sotterranei possono essere installati a temperature fino a -10°C se maneggiati correttamente.
D: Quanto dura in genere il cavo in fibra ottica sotterraneo?
R: Se selezionato correttamente per l'ambiente e installato correttamente, il cavo in fibra interrata diretta con nastro in acciaio o armatura piatta in FRP ha in genere una durata di servizio di 25-30 anni. I fattori che influenzano la durata della vita includono la chimica del suolo, i livelli di umidità e la protezione contro i danni da scavo.
