Поскольку глобальные сети связи расширяются, чтобы удовлетворить потребности вычислений искусственного интеллекта, инфраструктуры 5G и инициатив по широкополосной связи в сельской местности, роль подземного оптоволоконного кабеля никогда не была более важной. В отличие от воздушных развертываний, которые подвергаются воздействию погодных условий, дикой природы и опасностей, связанных с опорами, подземные установки обеспечивают превосходную защиту, долговечность и эстетическую привлекательность. Однако выбор и установка правильного Подземный оптоволоконный кабель требует глубокого понимания конструкции кабеля, факторов окружающей среды, механических характеристик и передового опыта установки. В этом подробном руководстве содержится все, что вам нужно знать о подземном оптоволоконном кабеле в 2026 году, с особым акцентом на применение прокладываемых под землей волоконно-оптических кабелей, данные о производительности и новые тенденции рынка.
Подземный оптоволоконный кабель относится к оптоволоконным кабелям, специально разработанным для прокладки ниже уровня земли. Эти кабели спроектированы так, чтобы противостоять уникальным испытаниям подземной среды, включая влажность, давление почвы, колебания температуры, активность грызунов и случайные раскопки. В этой категории оптоволоконный кабель с прямой прокладкой представляет собой наиболее надежное решение, предназначенное для прокладки непосредственно в землю без необходимости использования защитного кабелепровода.
Конструкция высококачественного подземного оптоволоконного кабеля обычно включает несколько защитных слоев:
Оптические волокна: одномодовые (G.652.D, G.657A2) или многомодовые.
Водоблокирующие элементы: гелевая или сухая водоблокирующая лента.
Силовые элементы: арамидная пряжа, стеклянная пряжа или стальная проволока.
Броня: гофрированная стальная лента, плоский стеклопластик или замковый металл.
Внешняя оболочка: полиэтилен высокой плотности (HDPE), устойчивый к ультрафиолетовому излучению и влаге.
При планировании подземных установок одним из первых решений является вопрос о том, использовать ли Оптоволоконный кабель, проложенный под землей , или небронированный кабель, проложенный в кабелепроводе. В таблице ниже сравниваются эти два подхода на основе ключевых показателей эффективности.
Особенность |
Прямой оптоволоконный кабель |
Небронированный кабель в кабелепроводе |
|---|---|---|
Сопротивление раздавливанию |
До 3000 Н/100 мм (стальная лента или плоская броня из стеклопластика) |
300–1000 Н/100 мм (кабель обеспечивает дополнительную защиту) |
Защита от грызунов |
Высококачественная стальная лента или плоская защита от грызунов из стеклопластика предотвращает укусы. |
От низкой до средней – зависит от целостности кабелепровода |
Стоимость установки |
Нижний – без материала кабелепровода; один проход траншеи |
Выше – кабелепровод + кабель + отдельные тяги |
Сложность ремонта |
Требует раскопок и сращивания; броня замедляет доступ |
Кабель можно заменить, не копая |
Продолжительность жизни |
25–30 лет при правильной установке |
20–25 лет (кабель может деградировать быстрее, чем кабель) |
Первоначальная стоимость материала |
Выше на метр (броня увеличивает стоимость) |
Снижение стоимости кабеля плюс затраты на кабелепровод |
Выбор Правильный подземный оптоволоконный кабель требует оценки нескольких важных характеристик. Понимание этих параметров гарантирует надежную работу кабеля на протяжении всего предполагаемого срока службы.
Для кабелей, проложенных под землей, , устойчивость к раздавливанию . основным критерием выбора является Отраслевые стандарты (IEC 60794-1) требуют проведения испытаний при определенных нагрузках:
Стандартные бронированные кабели: 1000–3000 Н/100 мм.

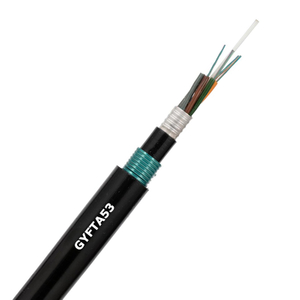

Бронирование двойной стальной лентой (GYXTW53): до 3000 Н/100 мм.
Плоские конструкции из стеклопластика, защищающие от грызунов: до 3000 Н/100 мм.
Более высокая устойчивость к раздавливанию необходима в районах с тяжелой почвой, транспортными нагрузками или большой глубиной захоронения.
Номинальная прочность на разрыв определяет, какое усилие натяжения может выдержать кабель при монтаже:
Бронированный с одинарной оболочкой: обычно 2,5 кН (кратковременно).
Бронированный с двойной рубашкой: До 5,0 кН (кратковременно)
Бронирование стальной проволокой: 8,0 кН. для специальных применений может превышать
При протяжке на большие расстояния или в труднопроходимой местности выбор подземного оптоволоконного кабеля с более высокой прочностью на разрыв снижает риск прокладки.
Попадание влаги является основной причиной деградации подземных кабелей. Качественный подземный оптоволоконный кабель включает в себя:
Водоблокирующий гель или сухая водоблокирующая лента в тубах.
Набухающие в воде нити, окружающие силовые элементы
Влагостойкая оболочка из полиэтилена высокой плотности.
В сельских и сельскохозяйственных районах значительная часть отказов оптоволокна приходится на повреждение грызунами. Оптоволоконный кабель с прямой прокладкой и плоской армировкой из стеклопластика, защищающей от грызунов, обеспечивает превосходную защиту:
Прочность на разрыв ≥1200 МПа
Модуль упругости ≥50 ГПа
Жесткая структура, которая повреждает грызунов, пытающихся жевать.
Подземные кабели должны работать в экстремальных сезонных условиях:
Стандартный рабочий диапазон: от -40°C до +70°C.
Температура установки: обычно от -10°C до +50°C.
Мировой рынок оптоволокна в 2026 году переживает беспрецедентную динамику. Несколько факторов способствуют увеличению спроса на подземные оптоволоконные кабели и оптоволоконные кабели, прокладываемые под землей :
1. Расширение инфраструктуры искусственного интеллекта. Для создания центров обработки данных искусственного интеллекта требуется массивное оптоволоконное соединение между объектами. этих соединений часто используется подземный оптоволоконный кабель . Для обеспечения безопасности и надежности
2. Инициативы по широкополосной связи в сельской местности: финансируемые правительством программы по всему миру расширяют оптоволоконные сети в недостаточно обслуживаемых районах. В сельской местности прокладка оптоволоконного кабеля с прямой прокладкой предлагает наиболее экономичное решение по сравнению с прокладкой по воздуху, которая сопряжена с рисками, связанными с дикой природой и погодными условиями.
3. Ограничения поставок. По состоянию на начало 2026 года G.652.D и G.657A2 испытывают ограниченное предложение и уровень цен, не наблюдавшийся за последние семь лет. одномодовые волокна Это делает выбор правильного кабеля, который не потребует преждевременной замены, более важным, чем когда-либо.
4. Применение в военных целях и в сфере безопасности. Новые приложения в сфере связи военных дронов и защищенных правительственных сетях все чаще используют бронированный подземный оптоволоконный кабель для защиты от несанкционированного доступа.
Правильная установка необходима для реализации всех преимуществ подземного оптоволоконного кабеля . Следующие рекомендации основаны на отраслевых стандартах и практическом опыте.
Глубина: минимум 0,8 метра (30 дюймов) для жилых помещений; 1,2 метра (48 дюймов) для пересечений дорог.
Предупреждающая лента: установите видимую предупреждающую ленту на высоте 0,3 метра над кабелем.
Подстилка: используйте песок или просеянную почву в качестве слоя подстилки толщиной 100 мм.
Обратная засыпка: удаление камней и мусора; компактный в слоях
Маркировка: установите постоянные маркеры при изменении маршрута и точках сращивания.
При установке оптоволоконного кабеля, проложенного под землей :
Натяжение при растяжении: Никогда не превышайте 80% номинальной прочности на растяжение.
Радиус изгиба: поддерживайте статический минимум 15D/динамический 20D.
Тянущие захваты: используйте сетчатые захваты, которые распределяют напряжение на силовые элементы, а не на броню.
Смазка: используйте смазочные материалы на водной основе, безопасные для волокон, при длительных тягах.
Для подземного оптоволоконного кабеля требуются специальные муфты для сращивания:
Крышки для прямого захоронения: многоразовые, водонепроницаемые конструкции с гелевыми уплотнениями.
Непрерывность брони: поддерживайте или правильно заделывайте металлическую броню в соответствии с требованиями к заземлению.
Управление оптоволокном: используйте лотки для сращивания с достаточной защитой радиуса изгиба.
Для оптоволоконного кабеля с прямой прокладкой тип брони существенно влияет на производительность, монтаж и долговечность.
Критерий |
Гофрированная стальная лента |
Плоский FRP против грызунов |
|---|---|---|
Сопротивление раздавливанию |
Отлично (до 3000 Н/100 мм) |
Отлично (до 3000 Н/100 мм) |
Защита от грызунов |
Высокий – физический барьер |
Высокая – жесткая конструкция предотвращает укусы |
Масса |
Тяжелый |
Умеренный |
Гибкость |
Умеренный |
Умеренный (жестче, чем небронированный) |
Требуется заземление |
Да (металлический) |
Нет (неметаллический) |
Риск коррозии |
Потенциал в кислых почвах |
Никто |
Воздействие на окружающую среду |
Металлический, пригодный для вторичной переработки |
На основе смолы, менее поддается вторичной переработке |
Сложность зачистки |
Умеренный – острые края |
Умеренный – требуется резак для стеклопластика |
Надежный подземный оптоволоконный кабель должен пройти строгие испытания. Ведущие производители проводят испытания по стандартам IEC 60794-1 и ITU-T:
Тип теста |
Цель |
Типичное требование |
|---|---|---|
Испытание на раздавливание (E3) |
Проверьте прочность брони |
1000–3000 Н/100 мм |
Испытание на растяжение (E1) |
Проверка мощности силового элемента |
2,5–5,0 кН |
Проникновение воды (F5) |
Обеспечить блокировку воды |
Отсутствие утечек на высоте 1 м в течение 24 часов. |
Температурный цикл (F1) |
Проверка производительности во всем диапазоне |
от -40°С до +70°С |
Испытание на удар (E4) |
Имитировать удары камней |
Удар 5–10 Дж |
Производители с лабораториями, сертифицированными CNAS, обеспечивают высочайший уровень гарантии качества, гарантируя, что каждая катушка подземного оптоволоконного кабеля соответствует спецификациям или превосходит их.
Хотя оптоволоконный кабель с прямой прокладкой требует более высоких первоначальных затрат на материалы, чем небронированные альтернативы, анализ совокупной стоимости владения (TCO) часто отдает предпочтение бронированным решениям:
Первоначальные затраты:
Прямая прокладка оптоволоконного кабеля: более высокая стоимость материала, прокладка траншеи за один проход.
Небронированный + кабелепровод: более низкая стоимость кабеля, плюс материал кабелепровода и его установка.
Затраты жизненного цикла:
Прямая прокладка оптоволоконного кабеля: более низкие эксплуатационные расходы; ремонт требует раскопок, но меньше отказов
Небронированный + кабелепровод: проще заменить кабель, но кабелепровод может выйти из строя, что потребует полной реконструкции.
Ключевой вывод: в районах, подверженных воздействию грызунов, или в регионах с активным строительством частота отказов небронированного кабеля может быть в 5–10 раз выше, чем правильно проложенного оптоволоконного кабеля с прямой прокладкой и плоской защитой от грызунов из стеклопластика .
Подземный оптоволоконный кабель представляет собой основу современной инфраструктуры связи. Для применений, требующих максимальной надежности в суровых подземных условиях, оптоволоконный кабель с прямой прокладкой и прочной броней — будь то гофрированная стальная лента или плоский стеклопластик с защитой от грызунов — обеспечивает превосходную защиту от влаги, раздавливающих сил и повреждений, вызванных грызунами. В условиях, когда рыночные условия 2026 года приводят к росту цен на оптоволокно и увеличению сроков поставки, выбор правильного кабеля с первого раза становится более важным, чем когда-либо.
Для индивидуальных решений для подземных волоконно-оптических кабелей , адаптированных к требованиям вашего проекта, свяжитесь со специалистами по Anhui Changrong Optical Fiber & Cable Technology Co., Ltd. (CROFC) за техническую поддержку и оперативное ценовое предложение.
Вопрос: Какова минимальная глубина прокладки оптоволоконного кабеля, проложенного напрямую?
О: Для жилых районов стандартная минимальная глубина составляет 0,8 метра (30 дюймов). Для пересечений дорог и сельскохозяйственных территорий, подлежащих вспашке, рекомендуется глубина 1,2 метра (48 дюймов) или более. Местные коды могут отличаться.
Вопрос: Можно ли прокладывать оптоволоконный кабель с прямой прокладкой зимой?
Ответ: Да, но необходимы особые меры предосторожности. Перед установкой кабели следует хранить при температуре ниже нуля. Грунт необходимо как следует оттаять или выкопать механическими методами. Большинство подземных оптоволоконных кабелей при правильном обращении можно прокладывать при температуре до -10°C.
Вопрос: Как долго обычно служит подземный оптоволоконный кабель? Ответ: При правильном выборе и правильной установке
, проложенный под землей, оптоволоконный кабель со стальной лентой или плоской армировкой из стеклопластика обычно имеет срок службы 25–30 лет. Факторы, влияющие на продолжительность жизни, включают химический состав почвы, уровень влажности и защиту от повреждений при раскопках.
