GYFXTBY 비금속 타원형 플랫 드롭 케이블

GYFXTBY 비금속 공중 타원형 플랫 드롭 광섬유 케이블

모델	GYFXTBY
섬유 개수	2코어 - 24코어
섬유 종류	ITU-T G.652D
버퍼 튜브	PBT 루스 튜브
힘 회원	병렬 FRP
아우터 재킷	체육
애플리케이션	공중 자립 및 덕트 설치
드럼 길이	2km, 3km, 4km

제품 개요:

GYFXTBY는 ADSS(전 유전체 자체 지지) 타원형 플랫 드롭 광섬유 케이블 입니다. FTTH/FTTx 네트워크의 '라스트 마일' 연결을 위해 특별히 설계된 손쉬운 탈피, 측면 압력 저항, 경량 및 낙뢰 보호 기능을 갖춘 사용자 액세스 및 분기 연결이 뛰어납니다. 공중 자립 설치와 덕트 라우팅을 모두 지원합니다.

• 용도 : 주거용 건물, 사무실 또는 최종 사용자에 대한 최종 접근을 가능하게 하는 공중 자체 지지형 낙하/분기 연결입니다.

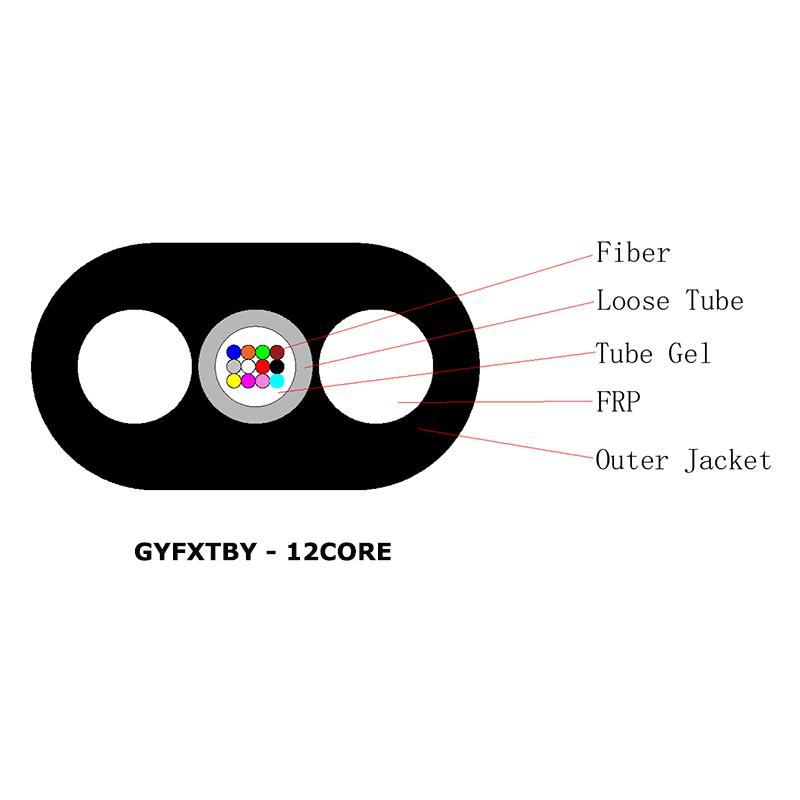

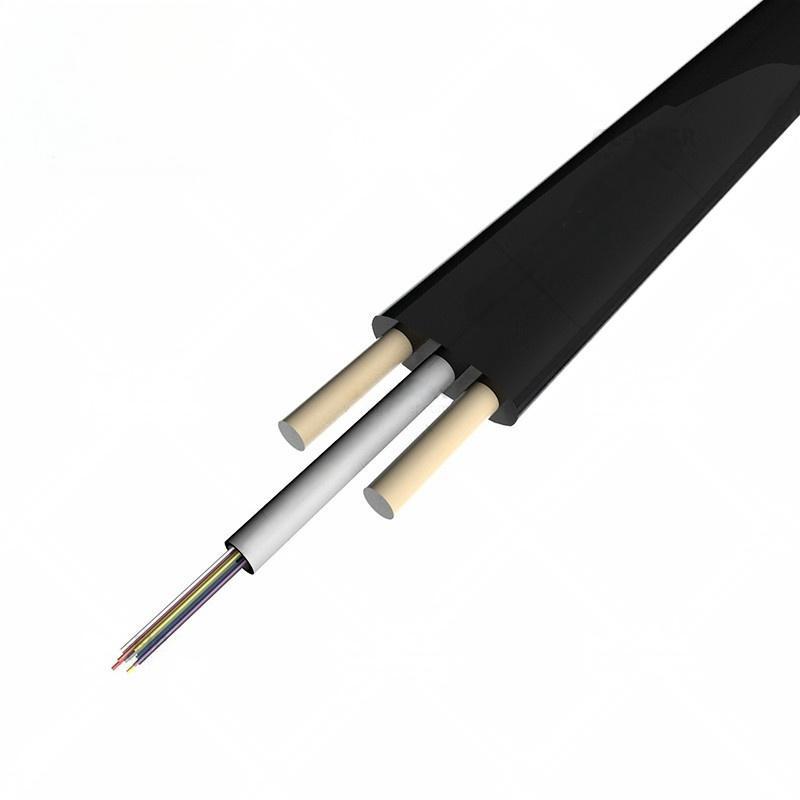

• 구조 : 중앙의 느슨한 튜브, 두 개의 평행한 FRP 강도 부재(양쪽에), 방수사 및 PE 외피로 구성된 타원형의 편평한 외부 형태. 현장에서 빠르게 제거할 수 있도록 선택사양인 립 코드를 사용할 수 있습니다.

• 광섬유 수 : 일반적으로 2~24개 코어로 주로 단일 모드 광섬유(예: FTTH의 가장 일반적인 유형인 G.652D)를 사용합니다.

주요 구조 구성 요소:

요소	기능
1. 광섬유	섬유 페이스트로 채워진 고탄성 루즈 튜브에 싸여 기계적 쿠셔닝과 방수 기능을 제공하여 섬유 성능을 보호합니다.
2. 강점멤버	느슨한 튜브 가까이에 배치된 두 개의 평행한 FRP(유리섬유 강화 플라스틱) 막대. 공중 설치를 위한 자립 능력과 인장 강도를 제공합니다.
3. 워터블로킹 시스템	이중 보호: 느슨한 튜브 내부에 페이스트 충전 + 튜브 외부의 물 차단 실로 습기 침입을 효과적으로 방지합니다.
4. 외부 피복	UV 저항 옵션이 있는 검은색 폴리에틸렌(PE) 플랫 재킷. 일부 모델에는 현장 종단 시 피복 제거를 단순화하고 속도를 높이기 위한 립 코드가 포함되어 있습니다.

주요 특성:

• 타원형 평면 및 측면 압력 저항 : 평면 타원형 디자인은 밟히거나 밀려나는 것에 대한 민감도를 최소화하여 좁은 공간(예: 건물 벽 사이)에 설치하기에 적합하고 특수 클램프와 호환됩니다.

• 간편한 시공 : 작은 직경, 가볍고 쉽게 벗겨지는 외장으로 노동 강도를 줄입니다. 이는 공중 배치와 실내/실외 사용자 드롭인 프로세스를 모두 간소화합니다.

• 전체 유전체 설계 : 금속 강도 부재가 없어 번개로 인한 손상 위험이 없으므로 번개가 발생하기 쉬운 지역(예: 시골 지역, 고도가 높은 지역)에 이상적입니다.

• 환경 및 기계적 안정성 : 정밀한 광섬유 초과 길이 제어 및 고탄성 루즈 튜브는 온도 변동(-40°C ~ +70°C) 및 기계적 응력 전반에 걸쳐 안정적인 광학 감쇠(낮은 신호 손실)와 기하학적 성능을 보장합니다.

일반적인 응용 분야:

• FTTH Last-Mile Access : 전신주에서 주거용 건물, 빌라 또는 사무실 바닥까지 자체 지원 공중 배치가 가능합니다.

• 지점 배포 : 농촌 네트워크, 산업 단지 또는 주거 지역 사회와 같은 시나리오에서 최종 사용자에게 배포 지점을 연결합니다.

• 덕트/벽 장착 라우팅 : 버터플라이 드롭 케이블과 함께 사용하여 통합된 '공중-실내' 솔루션을 형성할 수 있습니다(예: 지하 덕트를 통해 라우팅하거나 건물 외부에 부착).

선택 및 설치 권장 사항:

• 파이버 수 및 유형 : 사용자 밀도 및 향후 네트워크 확장 요구 사항에 따라 2~24개의 코어를 선택합니다. G.652D 단일 모드 광섬유는 폭넓은 호환성과 낮은 손실로 인해 선호됩니다.

• 공중 설치 : 고정을 위해 일치하는 웨지 클램프를 사용하십시오. 자체 지원 라우팅을 우선시합니다. 과도한 장력이나 작은 반경 굽힘을 피하십시오(최소 굽힘 반경: 정적 사용의 경우 케이블 직경의 ≥10x, 동적 사용의 경우 ≥20x).

• 사용자 측 보호 : 건물로 라우팅할 때 보호 도관이나 숨겨진 벽 장착 채널을 사용하십시오. 물이나 먼지가 유입되는 것을 방지하기 위해 진입점에서 방수 밀봉을 보장합니다(예: 방수 글랜드 사용).

FAQ:

GYFXTBY 광섬유 케이블의 일반적인 설치 방법은 무엇입니까?

ADSS(전 유전체 자체 지지) 타원형 플랫 드롭 케이블인 GYFXTBY는 FTTH/FTTx '라스트 마일' 시나리오의 유연성을 위해 설계되었습니다. 설치 방법은 구조적 특징(경량, 평면 형상, FRP 강화) 및 적용 요구사항(공중, 덕트 또는 직접 실내/실외 라우팅)에 맞게 조정됩니다. 다음은 주요 작동 세부 사항 및 예방 조치와 함께 가장 일반적인 4가지 설치 방법입니다.

1. 공중 자립 설치(가장 일반적)

주요 단계:

1. 설치 전 준비:

• 경로를 따라 전신주(안정성, 적재 용량)를 검사하고 장애물(나뭇가지, 기존 케이블)을 제거하십시오.

• 도구 준비: 웨지 클램프(GYFXTBY 케이블의 평평한 모양에 일치), 케이블 페이오프 스탠드, 장력 측정기 및 광섬유 스트리퍼.

2. 케이블 라우팅 및 장력 제어:

• 과도한 스트레칭을 방지하기 위해 일정한 장력(일반적으로 코어 수에 따라 50~100N)을 유지하면서 케이블을 페이오프 스탠드에서 배치합니다.

• 웨지 클램프를 사용하여 케이블을 전신주에 고정합니다. 클램프를 기둥 상단이나 지정된 브래킷에 배치하고 케이블의 평평한 면이 클램프와 정렬되어 미끄러짐을 방지합니다.

3. 스팬 및 새그 조정:

• 짧은 경간(50미터 이하, 주거 지역에서 일반적)의 경우 온도 변화(여름에는 팽창, 겨울에는 수축)를 수용할 수 있도록 작은 처짐(5~10cm)을 설정합니다.

• 더 긴 경간(50~100미터)의 경우 장력 측정기를 사용하여 새그를 미세 조정하고 케이블에 과도한 응력이 가해지는 것을 방지합니다.

4. 종료 및 보호:

• 공중 폭의 끝(예: 건물 근처)에서 케이블 입구 상자를 사용하여 케이블을 공중에서 실내/덕트 라우팅으로 전환합니다. 물의 침입을 방지하기 위해 상자를 밀봉하십시오.

지침:

• 설치 중에 작은 반경 굽힘(최소 정적 굽힘 반경: ≥10× 케이블 직경, 동적: ≥20×)을 피하십시오.

• GYFXTBY가 완전 유전체이더라도 전자기 간섭(EMI)을 줄이기 위해 케이블을 고전압 전력선에서 최소 0.5m 떨어진 곳에 두십시오.




2. 덕트 설치

주요 단계:

1. 덕트 검사 및 준비:

• 덕트 로더를 사용하여 덕트 무결성(균열, 막힘 없음)을 확인하십시오. 압축 공기나 덕트 브러시로 덕트를 청소하여 먼지나 부스러기를 제거합니다.

• 덕트 로더를 사용하여 덕트 내부에 당김 로프(나일론 또는 폴리에스테르)를 설치합니다. 이 로프는 GYFXTBY 케이블을 당깁니다.

2. 케이블 당기기:

• 케이블 당김 그립을 사용하여 케이블의 앞쪽 끝을 당김 로프에 연결합니다(당기는 도중 분리되지 않도록 단단히 연결되었는지 확인하십시오).

• 수동 또는 전기 케이블 풀러를 사용하여 일정한 속도(분당 5미터 이하)로 케이블을 당깁니다. 긴 덕트(>100미터)의 경우 중간 당김 지점을 추가하여 마찰을 줄입니다.

3. 덕트 씰링 및 마킹:

• 당긴 후에는 물, 설치류, 이물질이 들어가지 않도록 덕트의 양쪽 끝을 방수 테이프나 덕트 씰로 밀봉하십시오.

• 향후 유지 관리를 위해 'GYFXTBY 광섬유 케이블'이라는 라벨을 사용하여 덕트 접근 지점(예: 맨홀, 손 구멍)을 표시합니다.

지침:

• 마찰을 줄이고 외장 손상을 방지하려면 길거나 곡선형 덕트에 윤활제(HDPE 외장과 호환 가능)를 사용하십시오.

• 케이블을 비스듬히 당기지 마십시오. 꼬이는 것을 방지하려면 덕트 축과 정렬되도록 유지하십시오.




3. 벽걸이 설치

주요 단계:

1. 경로 계획:

• 장애물(전기 콘센트, 수도관)을 피하고 깔끔한 외관을 보장하기 위해 벽 경로(예: 모서리를 따라, 처마 아래)를 표시합니다.

2. 케이블 클립으로 고정:

• GYFXTBY의 평평한 너비에 맞는 접착식 케이블 클립(콘크리트나 타일과 같은 매끄러운 벽용) 또는 나사식 클립(벽돌과 같은 거친 벽용)을 사용하세요.

• 케이블을 고정하고 처짐을 방지하기 위해 클립을 30~50cm 간격으로 배치합니다. 케이블이 클립으로 인해 압축되지 않았는지 확인하십시오(과도하게 조이지 마십시오).

3. 건물 진입:

• 입구 지점의 벽을 통해 작은 구멍(직경: 10~15mm)을 뚫습니다. 케이블을 물과 날카로운 모서리로부터 보호하기 위해 구멍에 방수 그로밋을 설치하십시오.

• 케이블을 그로밋을 통해 실내 배전함(예: ONU 상자)으로 당깁니다.

지침:

• 실외 벽의 경우 햇빛에 의한 품질 저하를 방지하기 위해 UV 방지 케이블 클립을 사용하십시오.

• 외피가 부드러워지는 것을 방지하기 위해 열원(예: 에어컨 실외기) 근처에 케이블을 장착하지 마십시오.

4. 직접매설(특수시나리오)

주요 단계:

1. 트렌치 굴착:

• (정원 도구나 작은 동물로 인한 손상을 방지하기 위해) 깊이 60~80cm, 너비 10~15cm의 도랑을 파십시오. 바위가 많은 토양의 경우 트렌치에 모래층(두께 5cm)을 깔아 케이블을 완충시킵니다.

2. 케이블 보호 및 배치:

• GYFXTBY 케이블을 주름진 HDPE 보호 튜브(직경: 20~30mm)로 감싸 충격과 습기를 방지합니다.

• 꼬임이 없도록 보호된 케이블을 트렌치에 배치합니다. 케이블을 5cm 더 모래로 덮은 다음 트렌치를 흙으로 다시 채웁니다.

3. 마킹:

• 향후 굴삭기에게 경고할 수 있도록 도랑을 따라 경고 테이프(지면 아래 20cm)를 묻어두십시오. 매설부 양끝에 지면표시를 설치한다.

지침:

• 이 방법은 범위가 30미터 이하인 경우에만 권장됩니다. 장거리의 경우 대신 전용 직접 매립 케이블(예: GYTA53)을 사용하십시오.

• 장기간의 습기로 인해 시간이 지남에 따라 케이블 피복이 저하될 수 있으므로 지하수면이나 홍수가 발생하기 쉬운 지역 근처에 묻지 마십시오.
