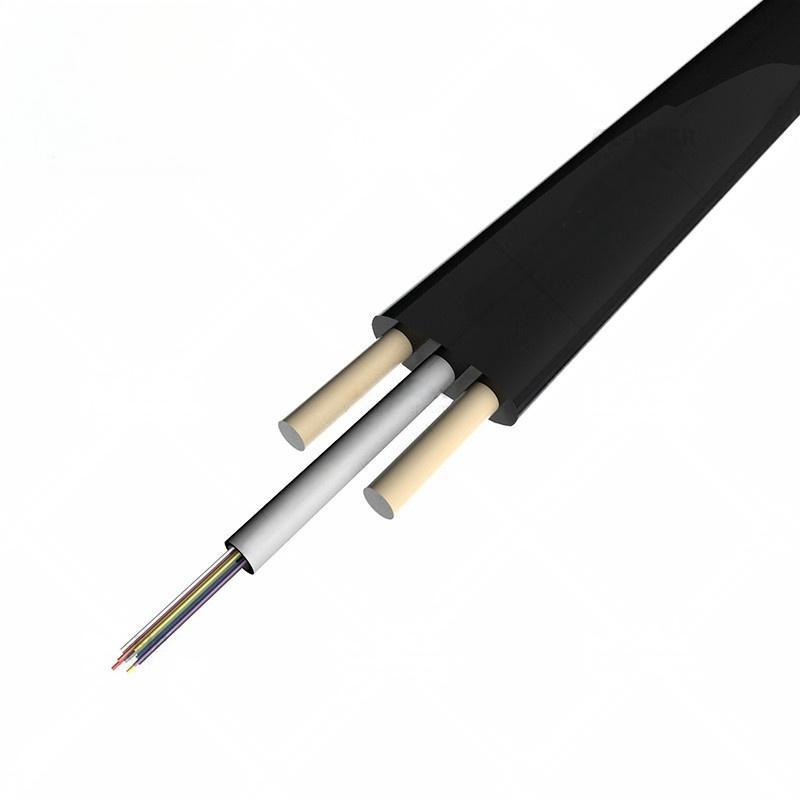

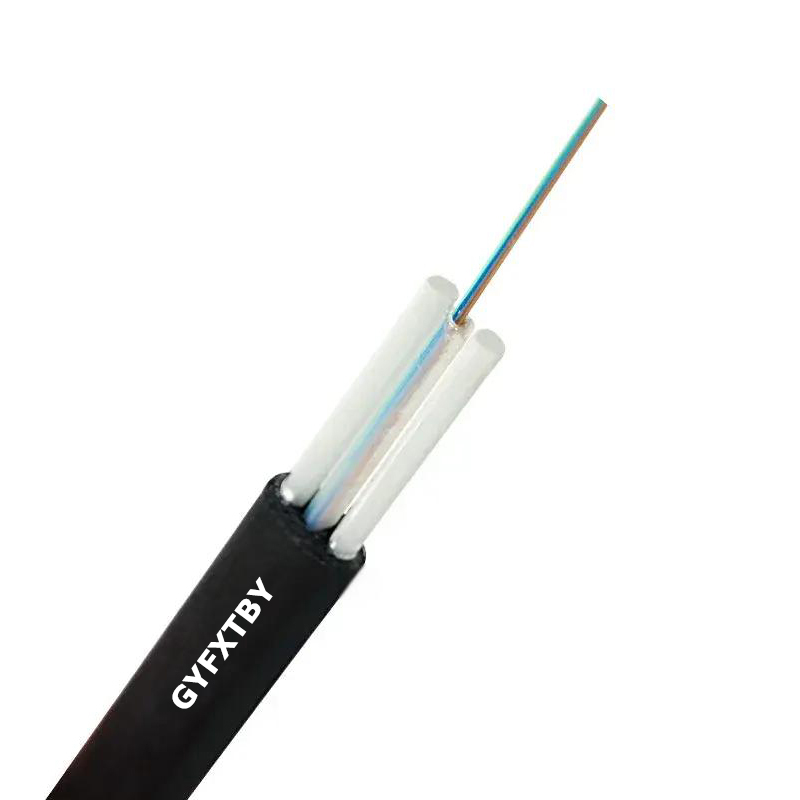

Cabo pendente plano oval não metálico GYFXTBY

Cabo de fibra óptica de gota plana oval aérea não metálica GYFXTBY

Modelo	GYFXTBY
Contagens de fibra	2 núcleos - 24 núcleos
Tipo de fibra	ITU-T G.652D
Tubo tampão	Tubo solto PBT
Membro de Força	FRP paralelo
Jaqueta externa	Educação Física
Aplicativo	Instalação aérea autoportante e de dutos
Comprimento do tambor	2 km, 3 km, 4 km

Visão geral do produto:

GYFXTBY é um cabo de fibra óptica oval de queda plana totalmente dielétrico (ADSS) , projetado especificamente para a conexão de 'última milha' em redes FTTH/FTTx. Ele se destaca no acesso do usuário e conexões de ramificação, apresentando fácil remoção, resistência à pressão lateral, peso leve e proteção contra raios. Ele suporta instalação aérea autoportante e roteamento de dutos.

• Uso : Conexão aérea autossustentável de queda/ramificação, permitindo acesso de última milha a edifícios residenciais, escritórios ou usuários finais.

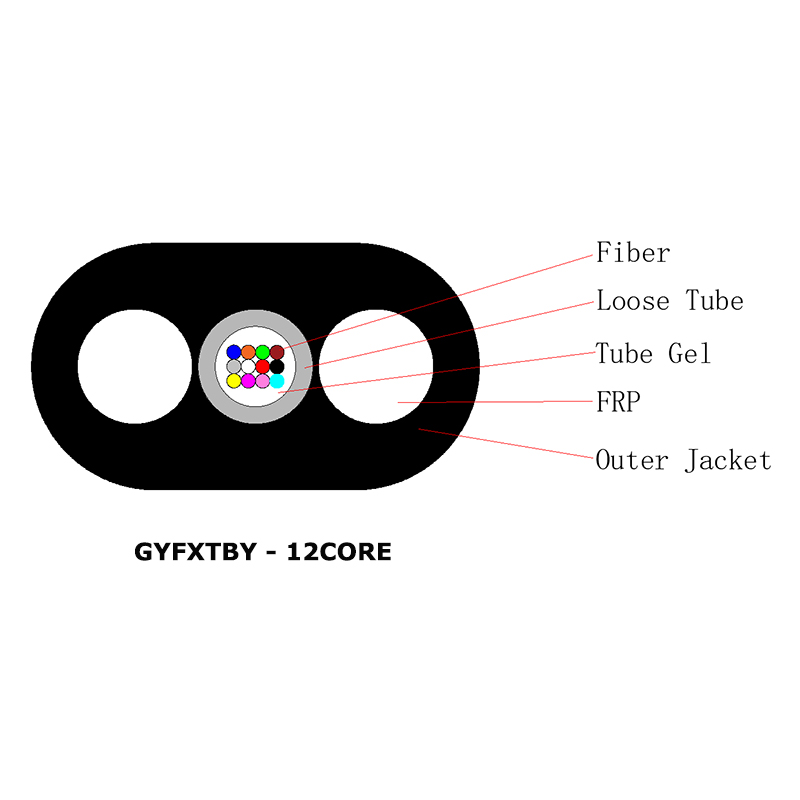

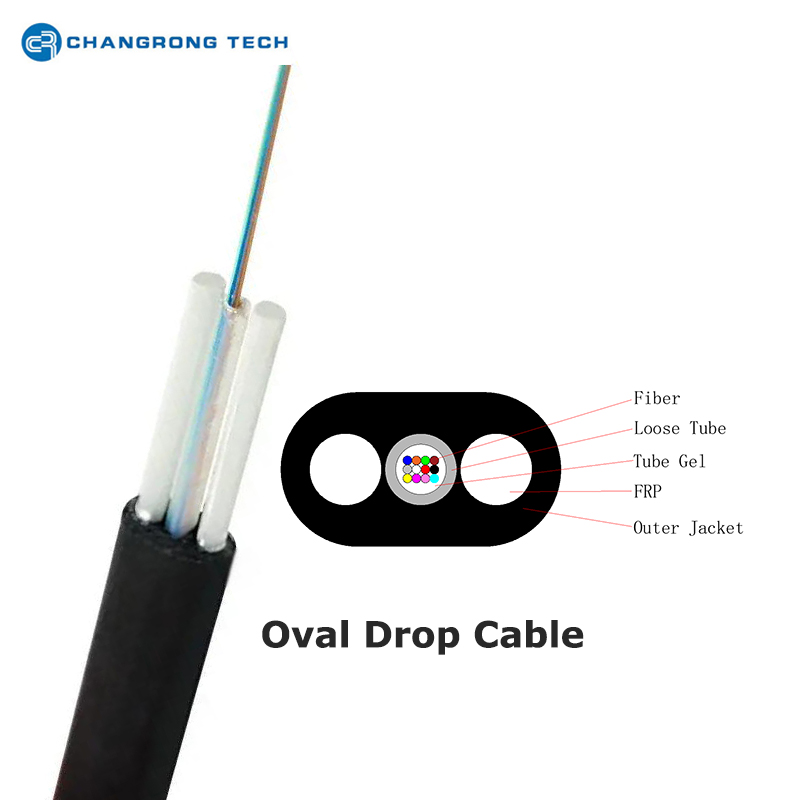

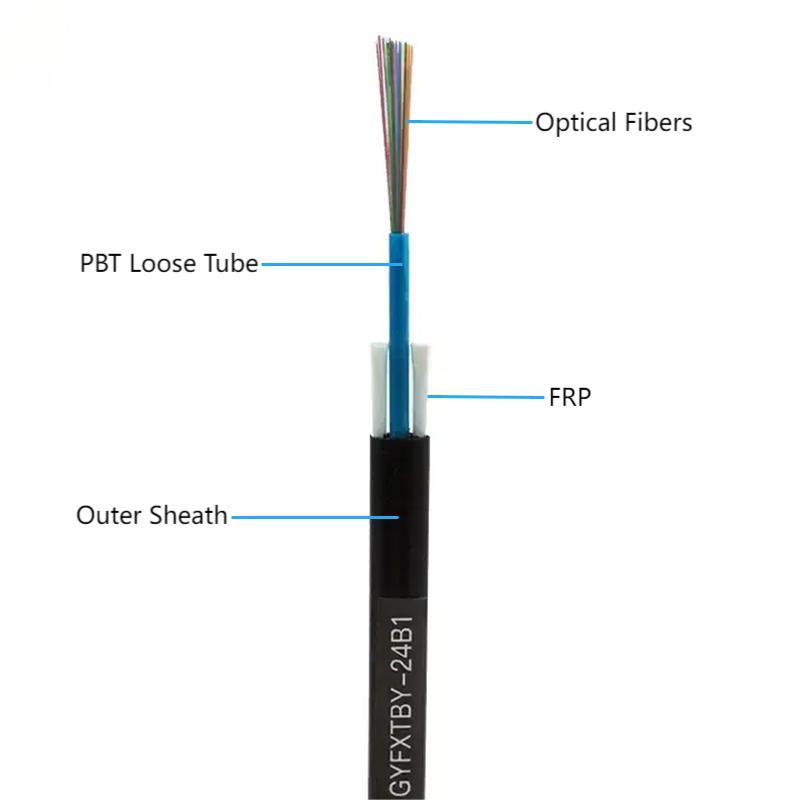

• Estrutura : Forma externa plana oval, composta por um tubo central solto, dois membros de resistência FRP paralelos (em ambos os lados), fio bloqueador de água e uma bainha externa de PE. Cabos rasgadores opcionais estão disponíveis para remoção rápida no local.

• Contagem de fibras : Normalmente de 2 a 24 núcleos, principalmente usando fibras monomodo (por exemplo, G.652D, o tipo mais comum para FTTH).

Principais componentes estruturais:

Componente	Função
1. Fibras ópticas	Envolto em um tubo solto de alto módulo preenchido com pasta de fibra, proporcionando amortecimento mecânico e impermeabilização para proteger o desempenho da fibra.
2. Membros de força	Duas hastes paralelas de FRP (plástico reforçado com fibra de vidro) colocadas próximas ao tubo solto. Eles oferecem capacidade autossustentável e resistência à tração para instalação aérea.
3. Sistema de bloqueio de água	Proteção dupla: enchimento de pasta dentro do tubo solto + fio bloqueador de água fora do tubo, evitando efetivamente a entrada de umidade.
4. Bainha Externa	Revestimento plano de polietileno (PE) preto com resistência UV opcional. Alguns modelos incluem cabos rasgadores para simplificar e acelerar a remoção da bainha durante a terminação em campo.

Principais características:

• Oval Plano e Resistência à Pressão Lateral : O design plano oval minimiza a sensibilidade ao pisoteio ou extrusão, tornando-o adequado para instalação em espaços estreitos (por exemplo, entre paredes de edifícios) e compatível com braçadeiras especiais.

• Fácil construção : A bainha de pequeno diâmetro, leve e fácil de retirar reduz a intensidade do trabalho. Ele agiliza a implantação aérea e os processos de entrada no usuário em ambientes internos/externos.

• Projeto totalmente dielétrico : Sem membros de resistência metálica, eliminando o risco de danos induzidos por raios – ideal para áreas propensas a raios (por exemplo, regiões rurais, áreas de grande altitude).

• Estabilidade ambiental e mecânica : O controle preciso do comprimento do excesso de fibra e os tubos soltos de alto módulo garantem atenuação óptica estável (baixa perda de sinal) e desempenho geométrico em flutuações de temperatura (-40°C a +70°C) e estresse mecânico.

Aplicações típicas:

• Acesso de última milha FTTH : implantação aérea autossustentável de postes de serviços públicos a edifícios residenciais, vilas ou andares de escritórios.

• Distribuição de filiais : Conectando pontos de distribuição a usuários finais em cenários como redes rurais, parques industriais ou comunidades residenciais.

• Roteamento montado em duto/parede : Pode ser usado em conjunto com cabos borboleta para formar uma solução integrada de 'aérea para interior', por exemplo, roteado através de dutos subterrâneos ou fixado em exteriores de edifícios.

Recomendações de seleção e instalação:

• Contagem e tipo de fibra : escolha de 2 a 24 núcleos com base na densidade do usuário e nas necessidades futuras de expansão da rede. A fibra monomodo G.652D é preferida por sua ampla compatibilidade e baixa perda.

• Instalação Aérea : Use grampos de cunha correspondentes para fixação; priorizar roteamento autossustentável. Evite tensão excessiva ou curvatura de pequeno raio (raio mínimo de curvatura: ≥10x o diâmetro do cabo para uso estático, ≥20x para uso dinâmico).

• Proteção do usuário final : Ao direcionar para edifícios, use conduítes de proteção ou canais ocultos montados na parede. Garanta uma vedação à prova d'água no ponto de entrada (por exemplo, usando bucins à prova d'água) para evitar a entrada de água ou poeira.

PERGUNTAS FREQUENTES:

Quais são os métodos típicos de instalação do cabo de fibra óptica GYFXTBY?

GYFXTBY, como um cabo drop plano oval totalmente dielétrico autossustentável (ADSS), foi projetado para oferecer flexibilidade em cenários de 'última milha' FTTH/FTTx. Seus métodos de instalação são adaptados às suas características estruturais (leve, formato plano, reforço de FRP) e necessidades de aplicação (antena, duto ou roteamento direto interno/externo). Abaixo estão os 4 métodos de instalação mais comuns, juntamente com os principais detalhes operacionais e precauções.

1. Instalação aérea autoportante (mais comum)

Etapas principais:

1. Preparação de pré-instalação:

• Inspecione os postes (estabilidade, capacidade de carga) e remova obstáculos (galhos de árvores, cabos existentes) ao longo do percurso.

• Prepare ferramentas: braçadeiras de cunha (combinadas com o formato plano do cabo GYFXTBY), suportes de compensação de cabos, medidores de tensão e decapadores de fibra óptica.

2. Roteamento de cabos e controle de tensão:

• Distribua o cabo do suporte de desmontagem, mantendo uma tensão constante (normalmente 50–100 N, dependendo da contagem de núcleos) para evitar estiramento excessivo.

• Use braçadeiras em cunha para fixar o cabo aos postes: posicione as braçadeiras no topo dos postes ou nos suportes designados, garantindo que o lado plano do cabo esteja alinhado com a braçadeira para evitar deslizamento.

3. Ajuste de amplitude e afundamento:

• Para vãos curtos (≤50 metros, comum em áreas residenciais), defina uma pequena flecha (5–10 cm) para acomodar as mudanças de temperatura (expansão no verão, contração no inverno).

• Para vãos mais longos (50–100 metros), use medidores de tensão para ajustar a flecha e evitar tensão excessiva no cabo.

4. Rescisão e Proteção:

• No final do vão aéreo (por exemplo, perto de um edifício), use uma caixa de entrada de cabos para fazer a transição do cabo da antena para o roteamento interno/duto. Sele a caixa para evitar a entrada de água.

Precauções:

• Evite curvatura de raio pequeno (raio de curvatura estática mínimo: ≥10× diâmetro do cabo; dinâmico: ≥20×) durante a instalação.

• Mantenha o cabo a pelo menos 0,5 metros de distância de linhas de energia de alta tensão para reduzir a interferência eletromagnética (EMI), mesmo que GYFXTBY seja totalmente dielétrico.




2. Instalação de duto

Etapas principais:

1. Inspeção e preparação de dutos:

• Verifique a integridade do duto (sem rachaduras, bloqueios) usando um duto rodder. Limpe o duto com ar comprimido ou uma escova para remover poeira ou detritos.

• Instale um cabo de tração (náilon ou poliéster) dentro do duto usando um duto - esta corda puxará o cabo GYFXTBY.

2. Puxando o cabo:

• Prenda a extremidade dianteira do cabo ao cabo de tração usando uma alça de tração do cabo (garanta uma conexão segura para evitar o desprendimento no meio da tração).

• Use um extrator de cabo manual ou elétrico para puxar o cabo a uma velocidade constante (≤5 metros por minuto). Para dutos longos (>100 metros), adicione pontos de tração intermediários para reduzir o atrito.

3. Vedação e marcação de dutos:

• Depois de puxar, sele ambas as extremidades do duto com fita impermeável ou vedações de duto para evitar a entrada de água, roedores ou detritos.

• Marque os pontos de acesso do duto (por exemplo, bueiros, orifícios de inspeção) com etiquetas indicando “Cabo de fibra óptica GYFXTBY” para manutenção futura.

Precauções:

• Use um lubrificante (compatível com bainhas de HDPE) para dutos longos ou curvos para reduzir o atrito e evitar danos à bainha.

• Não puxe o cabo em ângulo – mantenha-o alinhado com o eixo do duto para evitar dobras.




3. Instalação na parede

Etapas principais:

1. Planejamento de rota:

• Marque o percurso da parede (por exemplo, ao longo dos cantos, sob beirais) para evitar obstáculos (tomadas eléctricas, canos de água) e garantir uma aparência cuidada.

2. Fixação com clipes de cabo:

• Use clipes de cabo adesivos (para paredes lisas como concreto ou azulejo) ou clipes parafusados ​​(para paredes ásperas como tijolo) correspondentes à largura plana do GYFXTBY.

• Espace os clipes com 30–50 cm de distância para fixar o cabo e evitar flacidez. Certifique-se de que o cabo não esteja comprimido pelos clipes (evite apertar demais).

3. Entrada em Edifícios:

• Faça um pequeno furo (diâmetro: 10–15 mm) na parede no ponto de entrada. Instale um anel isolante à prova d'água no orifício para proteger o cabo da água e de arestas afiadas.

• Puxe o cabo através do ilhó e para dentro da caixa de distribuição interna (por exemplo, caixa ONU).

Precauções:

• Para paredes externas, use clipes de cabo resistentes a UV para evitar a degradação pela luz solar.

• Evite montar o cabo perto de fontes de calor (por exemplo, unidades externas de ar condicionado) para evitar o amolecimento do revestimento.

4. Instalação de Enterro Direto (Cenário Especial)

Etapas principais:

1. Escavação de trincheiras:

• Cave uma trincheira com 60–80 cm de profundidade (para evitar danos causados ​​por ferramentas de jardinagem ou pequenos animais) e 10–15 cm de largura. Para solos rochosos, forre a vala com um leito de areia (5 cm de espessura) para amortecer o cabo.

2. Proteção e colocação de cabos:

• Enrole o cabo GYFXTBY em um tubo de proteção corrugado HDPE (diâmetro: 20–30 mm) para resistir ao impacto e à umidade.

• Coloque o cabo protegido na vala, evitando dobras. Cubra o cabo com mais 5 cm de areia e preencha a vala com terra.

3. Marcação:

• Enterre fitas de advertência (20 cm abaixo da superfície do solo) ao longo da vala para alertar futuras escavadeiras. Instale marcadores de solo em ambas as extremidades da seção enterrada.

Precauções:

• Este método só é recomendado para vãos ≤30 metros. Para distâncias maiores, use cabos dedicados de enterramento direto (por exemplo, GYTA53).

• Evite enterrar perto de lençóis freáticos ou áreas propensas a inundações, pois a umidade prolongada pode degradar o revestimento do cabo com o tempo.
