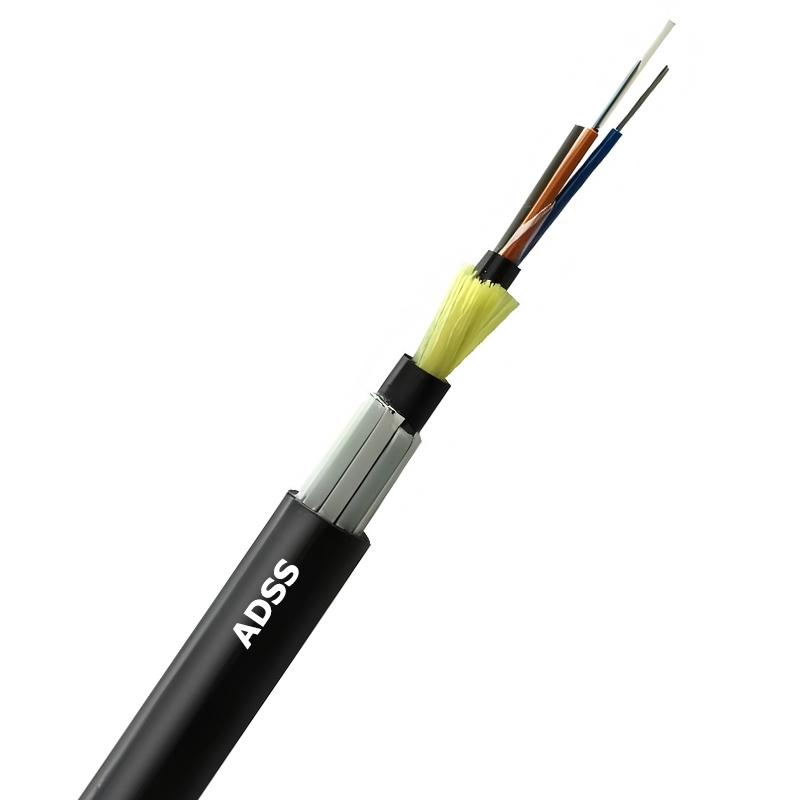

편평한 FRP 기갑 설치류 방지 ADSS 옥외 공중 광섬유 케이블
| 모델 | ADSS 설치류 방지 |
| 섬유 개수 | 2코어 - 288코어 |
| 섬유 종류 | ITU-T G.652.D |
| 중앙 강도 회원 | FRP |
| 완충기 | PBT 루스 튜브 |
| 추가 강도 회원1 | 아라미드 원사 |
| 추가 강도 회원2 | 플랫 FRP 갑옷 |
| 내습성 | 방수 테이프 및 원사 |
| 내부 및 외부 피복 | 체육 |
| 맞춤형 스팬 | 80/100/120/150/200/300m 등 |
| 애플리케이션 | 자립형 오버헤드 누워 |
| 드럼 길이 | 2km, 3km, 4km |
설명:
평면 FRP(유리섬유 강화 플라스틱) 방어구를 갖춘 설치류 방지 ADSS(전유전체 자체 지지) 광섬유 케이블 은 실외 배선 환경에서 설치류 손상(예: 쥐, 생쥐, 다람쥐에 의한 갉아먹기)의 중요한 문제를 해결하도록 설계된 특수 전유전체 광 전송 케이블입니다. 기존 ADSS 케이블의 자체 지지 이점을 유지하는 동시에 생물학적 위협에 대한 기계적 보호를 강화하여 복잡한 생태학적 및 엔지니어링 시나리오에 적합합니다.
구조:
설치류 방지 ADSS 케이블은 레이어 연선 설계를 따릅니다 .
섬유는 젤로 채워진 PBT 느슨한 튜브에 위치합니다. 튜브(및 필러)는 비금속 강도 부재(FRP) 주위에 꼬여져 케이블 코어를 형성합니다. 케이블 코어에 방수 원사 및 방수 테이프를 사용하여 물 침투를 방지합니다. 그런 다음 강화할 인장 강도 부재로 아라미드 원사를 사용합니다. PE 내부 피복이 압출됩니다. Flat FRP를 세로방향으로 매설한 후 방수테이프로 감쌉니다. 마지막으로 PE 외부 피복이 압출됩니다.
| 레이어 이름 | 구성 | 기능 |
| 파이버 코어(광학 유닛) | 단일 모드/다중 모드 광섬유(예: G.652D) | 광신호 전송 |
| 느슨한 튜브 버퍼 | PBT(폴리부틸렌 테레프탈레이트) | 외부 습기/먼지로부터 섬유를 격리합니다. 초기 기계적 버퍼를 제공합니다. |
| 수분 차단층 | 수팽윤사 + 방수테이프 | 케이블 길이를 따라 물 침입을 방지합니다. |
| 힘 회원 | 아라미드 원사(예: Kevlar®), FRP(섬유 강화 플라스틱) | 케이블의 자중과 인장력을 지탱합니다(ADSS의 '자립' 기능의 핵심). |
| 내부 외장 | 체육 |
부식 및 경미한 마모로부터 내부 레이어를 보호합니다. |
| 플랫 FRP 아머 레이어 | FRP(유리섬유강화플라스틱) | 설치류 방지 코어 레이어: 높은 경도(로크웰 경도 > 80HRM)가 갉아먹히는 것을 방지합니다. 평평한 모양으로 설치가 최적화됩니다. |
| 외부 칼집 | UV 저항성 PE 또는 FR(난연성) PE | UV 방사선, 노화, 화학적 부식 및 화염에 대한 최종 보호(실내 시나리오의 경우) |

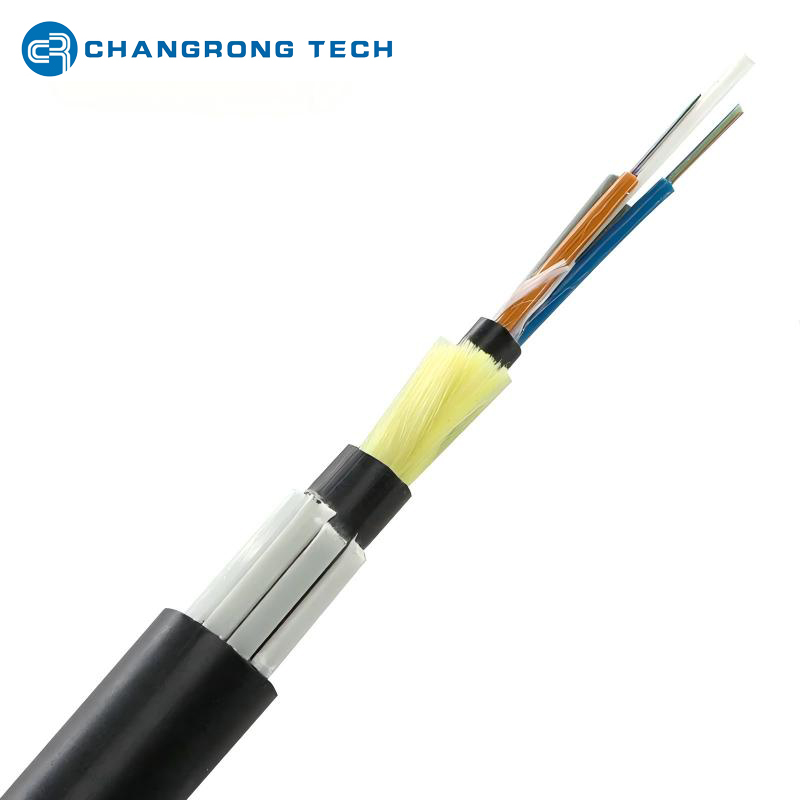

ADSS 설치류 방지

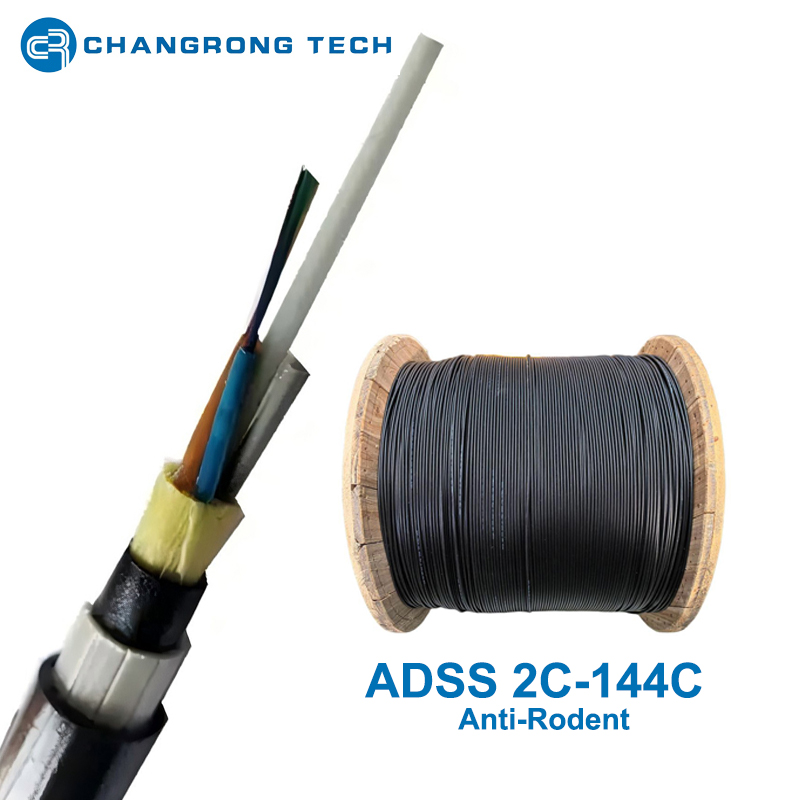

ADSS 플랫 FRP 기갑
특성:
이 광섬유 케이블은 ADSS, FRP 갑옷 및 설치류 방지 설계의 장점과 다음과 같은 주요 기능을 결합합니다.
(1) 우수한 설치류 방지 성능
경도 장벽: FRP 갑옷은 일반 설치류의 무는 힘을 훨씬 초과하는 표면 경도를 가지고 있습니다(예: 쥐는 경도가 60HRM 미만인 재료만 갉아먹을 수 있습니다). 실험실 테스트에서는 설치류가 갉아먹는 시뮬레이션을 72시간 후에도 갑옷 층이 침투하지 않는 것으로 나타났습니다.
무독성 및 비매력성: 금속 갑옷(설치류를 유인할 수 있음)과 달리 FRP는 불활성이며 해충을 유인하는 냄새를 방출하지 않아 장기적인 손상 위험을 줄입니다.
(2) 전유전체의 장점
금속 부품(예: 강철 와이어, 알루미늄 테이프)은 고전압 전력선의 전자기 간섭(EMI)을 방지하여 전력 시스템 통신(예: SCADA, 계전기 보호)을 위한 안정적인 신호 전송을 보장합니다.
설치/유지보수 시 감전 위험을 제거하여 110kV~500kV 송전선 통로에서 안전하게 사용할 수 있습니다.
(3) 강한 기계적 성질
자립형: 아라미드 강도 부재를 사용하면 추가 지지 없이 케이블을 기둥/타워 사이에 50~200미터 연장할 수 있어 엔지니어링 비용이 절감됩니다.
마모 및 충격 저항: FRP 장갑은 외부 마찰(예: 나뭇가지, 덕트 벽) 및 적당한 충격(예: 떨어지는 잔해)에 대한 저항을 강화하여 사용 수명을 20~30년으로 연장합니다.
(4) 환경적응성
부식 저항성: FRP 및 LSZH 재료는 산성/알칼리성 토양, 염수 분무(해안 지역) 및 화학 오염 물질(산업 지역)에 저항하여 금속 외장 케이블의 녹 문제를 방지합니다.
UV 및 온도 저항: 외부 피복의 UV 안정제는 장기간의 옥외 노출을 견딜 수 있습니다. 케이블은 넓은 온도 범위(-40°C ~ +70°C)에서 안정적으로 작동하므로 한랭지와 더운 지역에 적합합니다.
(5) 쉬운 설치 및 호환성
플랫 디자인: 평평한 단면(일반적으로 두께 8~12mm, 너비 20~30mm)은 좁은 덕트, 벽걸이형 브래킷 또는 케이블 트레이에 적합하여 원형 외장 케이블에 비해 공간을 절약합니다.
경량: FRP는 강철 밀도의 1/4이므로 케이블이 금속 외장 ADSS보다 가벼워(예: 12코어 모델 ≒ 80kg/km) 기둥/타워의 부하를 줄이고 수동 취급을 단순화합니다.
신청:
ADSS 플랫 FRP 기갑 케이블은 설치류 활동이 빈번하고 전체 유전체/자체 지지 성능이 필요한 시나리오에 이상적입니다.
송전선 통로: 특히 설치류(예: 들쥐)가 활동하는 시골 또는 교외 지역에서 변전소와 발전소 간의 통신에 사용됩니다.
배전망 케이블링: 주거 지역의 전신주를 따라 설치하여 전력 모니터링 및 제어 신호에 대한 설치류 피해를 방지합니다.
농촌 FTTH(Fiber-to-the-Home): 마을 거리나 농지에 배치되어 쥐가 토양이나 초목을 갉아먹는 것을 방지합니다.
산업 단지: FRP 갑옷이 설치류와 산업 먼지/화학물질에 저항하는 공장 내부 네트워크(예: 작업장 사이)에 사용됩니다.
철도/고속도로 측 케이블링: 철로 또는 고속도로 가드레일을 따라 설치되어 도로변 녹지대에 있는 설치류로부터 보호하고 지나가는 차량의 진동을 견딥니다.
산림 및 생태 지역: FRP의 비금속 특성이 야생 동물에 대한 간섭을 피하고 다람쥐가 갉아먹는 것을 방지하는 산불 모니터링 또는 생태 데이터 전송 시스템에 사용됩니다.
릴 길이:
일반적으로 2km, 3km, 4km(귀하의 요청에 따라)
드럼 옵션:
훈증 소독된 나무 드럼
강철 강화 목재 드럼
합판 드럼
고객의 요구 사항에 따른 케이블 및 드럼 마킹.
