Наружные оптоволоконные сети теперь охватывают города, фермы и фабрики. Структура кабеля напрямую влияет на скорость, стоимость и надежность. Самонесущий оптоволоконный кабель Fig8 упрощает развертывание с воздуха и снижает потребность в оборудовании. В этой статье вы узнаете, чем он отличается от традиционных волоконно-оптических кабелей и какой вариант подходит для разных проектов.
● Самонесущий рисунок 8. Воздушный оптоволоконный кабель объединяет оптический кабель и соединительный провод в одну компактную конструкцию. Это ускоряет монтаж и снижает трудозатраты.
● Традиционные воздушные оптоволоконные кабели используют отдельные несущие пряди и крепежные приспособления. Они по-прежнему хорошо работают в некоторых устаревших сетях или сетях с коротким пролетом.
● Конструкции кабелей, показанные на рис. 8, обеспечивают лучшую прочность на разрыв и улучшенный контроль провисания при прокладке на открытом воздухе на большие пролеты.
● Устойчивые к УФ-излучению куртки, армированные конструкции и водоблокирующие материалы помогают повысить долговечность эксплуатации на открытом воздухе.
● Поставщики и подрядчики телекоммуникаций часто выбирают интегрированные кабели рисунка 8 для сельских широкополосных и промышленных сетей, поскольку они уменьшают сложность установки.
● Традиционные воздушные системы могут оставаться полезными, когда существующие опорные нити уже существуют или требуется специальная прокладка.
● Выбор правильного кабеля зависит от длины пролета, климатических условий, количества волокон и будущих планов расширения сети.

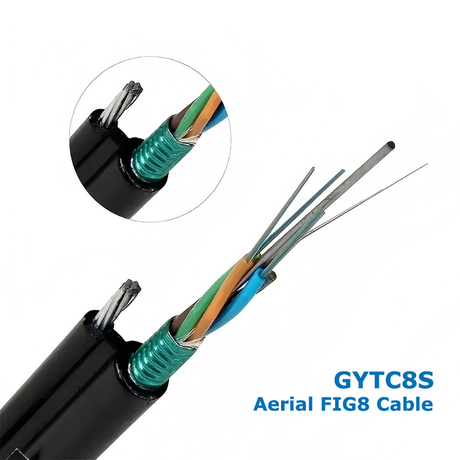

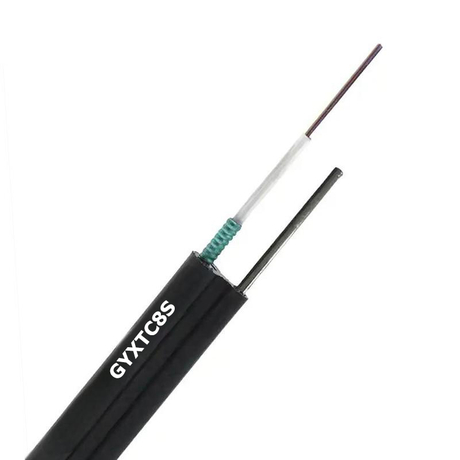

А Самонесущий волоконно-оптический кабель (рис. 8) объединяет в себе сердцевину оптического волокна и опорный мессенджер в единую интегрированную конструкцию. Поперечное сечение имеет вид восьмерки, что и дало кабелю название. Такая конструкция устраняет необходимость использования отдельных опорных прядей при установке.
Провод передачи находится над секцией оптического кабеля. Он несет растягивающие нагрузки во время развертывания в воздухе. Монтажники могут быстрее протягивать и подвешивать кабель, поскольку обе части представляют собой единое целое.
В некоторых конструкциях используются стальные несущие проволоки для более высокой прочности на разрыв. Другие используют неметаллические материалы для облегчения веса и повышения устойчивости к молниям. Каждый вариант подходит для различных условий окружающей среды.
Совет: Интегрированные конструкции сообщений сокращают количество монтажного оборудования и повышают эффективность развертывания на длинных маршрутах с опорами.
В большинстве кабелей рисунка 8 используется конструкция со свободными трубками. Волокна остаются защищенными внутри заполненных гелем или сухих водоблокирующих трубок. Такая конструкция помогает предотвратить повреждение от влаги при использовании на открытом воздухе.
Производители также добавляют водоблокирующую пряжу или ленты. Эти материалы останавливают миграцию воды, если внешняя оболочка повреждена.
Многие наружные воздушные кабели имеют армированные слои. Стальная лента или алюминиевая броня защищает от давящего давления и грызунов. Это имеет значение в сельских и промышленных районах.
В качестве внешней оболочки обычно используется полиэтилен, устойчивый к ультрафиолетовому излучению. Он устойчив к солнечному свету, дождю и перепадам температур в течение многих лет.
Компонент |
Функция |
Мессенджер провод |
Выдерживает растягивающую нагрузку |
Свободная трубка |
Защищает оптические волокна |
Водоблокирующий слой |
Предотвращает попадание влаги |
Бронированный слой |
Устойчив к ударам и грызунам |
Внешняя оболочка из полиэтилена |
Защищает от ультрафиолета и непогоды |
Традиционные воздушные оптоволоконные кабели обычно требуют отдельных систем поддержки. Подрядчики сначала устанавливают провод между опорами. Затем они прикрепляют оптоволоконный кабель к пряди с помощью крепежной проволоки.
Для этого процесса требуется дополнительное оборудование, включая зажимы, крючки, подвесные устройства и приспособления для натяжения. Установка часто занимает больше времени, поскольку бригады обрабатывают несколько компонентов по отдельности.
Хотя традиционные системы остаются распространенными, они обычно повышают трудоемкость во время крупных проектов.
Примечание. Отдельные системы крепления могут создавать дополнительные точки обслуживания в течение длительных периодов эксплуатации.
Самонесущие кабели рисунка 8 хорошо работают на междугородных телекоммуникационных маршрутах, в проектах широкополосной связи в сельской местности, в промышленных парках и сетях кампусов. Их интегрированная структура упрощает развертывание на открытом воздухе на больших территориях.
Во временных воздушных установках по-прежнему могут использоваться обычные кабели, если существующие опорные пряди уже существуют. Однако постоянная телекоммуникационная инфраструктура часто выигрывает от интегрированных кабельных систем.
Самая большая разница заключается в методе поддержки. Кабели, показанные на рисунке 8, интегрируют соединительный провод непосредственно в корпус кабеля. Традиционные воздушные системы отделяют оптоволоконный кабель от опорной пряди.
Интегрированные конструкции распределяют вес более равномерно. Они также уменьшают смещение кабеля при воздействии ветра. Традиционные системы могут допускать большую вибрацию между кабелем и посыльным.
Компактные профили рисунка 8 также уменьшают беспорядок на опорах.
Установка кабеля, показанного на рисунке 8, обычно выполняется в один этап. Бригады протягивают и закрепляют кабель непосредственно между опорами. Это значительно сокращает время развертывания.
Традиционные системы сначала требуют установки мессенджера. Затем бригады закрепляют трос. Больше оборудования означает больше рабочего времени.
Фактор |
Рисунок 8. Кабель |
Традиционный воздушный кабель |
Структура мессенджера |
Интегрированный |
Отдельный |
Скорость установки |
Быстрее |
Помедленнее |
Спрос на оборудование |
Ниже |
Выше |
Стоимость рабочей силы |
Ниже |
Выше |
Использование пространства на полюсе |
Компактный |
Более многолюдно |
Совет. Более быстрое развертывание помогает телекоммуникационным подрядчикам сократить задержки в реализации проектов и затраты на аренду оборудования.
Самонесущие кабели рисунка 8 обычно обладают высокой прочностью на растяжение на средних и длинных пролетах. Их несущие провода выдерживают более высокие механические нагрузки в условиях ветра и льда.
Традиционные воздушные системы также могут поддерживать большие пролеты, но их производительность во многом зависит от правильной установки несущей конструкции и качества крепления.
Кабели, показанные на рисунке 8, часто демонстрируют лучший контроль провисания, поскольку интегрированная структура уменьшает неравномерное распределение натяжения.
Наружные антенные сети подвергаются воздействию влаги, солнечного света, перепадов температуры и механических воздействий. Кабели рисунка 8 обычно включают в себя оболочку, устойчивую к ультрафиолетовому излучению, и водоблокирующие материалы для суровых условий.
Бронированные версии повышают устойчивость к грызунам и случайным ударам. Прибрежные регионы и промышленные районы особенно выигрывают от такой защиты.
Традиционные воздушные кабели могут обеспечить аналогичную долговечность, но только в том случае, если установщики используют совместимые системы поддержки и защиты.
Интегрированные конструкции, показанные на рисунке 8, упрощают обслуживание, поскольку в них меньше внешних деталей. Инспекторы могут быстрее выявить повреждения во время плановых проверок.
Традиционные системы крепления создают дополнительные точки отказа. Ослабленные крепежные тросы или коррозия соединительных прядей могут повлиять на долговременную стабильность.
Срок службы большинства высококачественных кабелей рисунка 8 при правильных условиях установки превышает 20 лет.
Традиционные воздушные системы иногда кажутся дешевле на начальном этапе, если уже существуют существующие линии связи. Однако затраты на рабочую силу часто увеличиваются из-за более длительного времени установки.
Кабели рисунка 8 могут стоить дороже за метр, но они сокращают затраты на рабочую силу и оборудование. Затраты на долгосрочное обслуживание также имеют тенденцию оставаться ниже.
Стоимость области |
Рисунок 8. Кабель |
Традиционный кабель |
Стоимость кабеля |
Умеренный |
Ниже |
Стоимость оборудования |
Ниже |
Выше |
Монтажные работы |
Ниже |
Выше |
Стоимость обслуживания |
Ниже |
Умеренный |
Общая стоимость жизненного цикла |
Выше |
Умеренный |
Для новых воздушных развертываний самонесущий воздушный оптоволоконный кабель (рис. 8) обычно обеспечивает более высокую общую эффективность. Операторы связи ценят более быструю установку, высокие механические характеристики и меньшие потребности в обслуживании.
Традиционные воздушные кабели по-прежнему имеют смысл в устаревших системах или проектах на короткие расстояния, где уже существует инфраструктура обмена сообщениями.
Окончательный выбор зависит от бюджета, скорости развертывания, условий окружающей среды и долгосрочных эксплуатационных целей.
Интегрированные кабельные конструкции упрощают развертывание между полюсами. Бригадам требуется меньше этапов установки и меньше оборудования.
Крупные проекты широкополосной связи в сельской местности значительно выигрывают от более быстрой установки, поскольку в отдаленных регионах доступность рабочей силы часто остается ограниченной.
Кабели рисунка 8 эффективно выдерживают высокие растягивающие напряжения. Их несущие конструкции обеспечивают стабильные летные характеристики при сильном ветре и ледяных нагрузках.
Бронированная конструкция также повышает устойчивость к внешним воздействиям и случайному сжатию.
Примечание. Перед развертыванием воздушных маршрутов с большими пролетами всегда следует учитывать надлежащие расчеты натяжения.
Наружные телекоммуникационные сети сталкиваются с дождем, солнечным светом, влажностью, соленым воздухом и перепадами температур. Кабели рисунка 8 противостоят этим условиям благодаря прочным материалам оболочки и водонепроницаемой конструкции.
Промышленные парки и прибрежные регионы особенно выигрывают от коррозионностойкого строительства.
Встроенные кабели уменьшают беспорядок на опорах. Меньшее количество аксессуаров обеспечивает более чистые пути прокладки и облегчает доступ для обслуживания.
Это также помогает максимально увеличить ограниченное пространство воздушной инфраструктуры в густонаселенных городских районах.
Многие устаревшие телекоммуникационные сети уже содержат ветки поддержки. Операторы могут повторно использовать их во время модернизации сети, чтобы снизить материальные затраты.
Этот подход хорошо работает, когда структура мессенджера остается в хорошем состоянии.
Короткие воздушные маршруты могут не требовать интегрированных систем обмена сообщениями. В бюджетных проектах иногда выбирают традиционные кабели, поскольку механические требования остаются низкими.
В регионах со слабым ветром также снижается потребность в прочных опорных конструкциях.
В некоторых сетях требуется индивидуальное расстояние между опорами или необычные пути маршрутизации. Традиционные антенные системы обеспечивают большую гибкость, поскольку установщики могут настраивать компоненты системы связи отдельно.
Более длинные промежутки требуют более сильной поддержки сообщений. Прежде чем выбрать тип кабеля, инженеры должны рассчитать ветровые нагрузки, скопление льда и натяжение кабеля.
Игнорирование требований к растяжению может привести к чрезмерному провисанию или разрушению конструкции.
В регионах, подверженных грызунам, используются бронированные кабели. Промышленные условия также могут потребовать более сильной защиты от ударов.
Неметаллические конструкции помогают уменьшить электромагнитные помехи вблизи энергосистем.
Совет: Подбирайте материалы брони и оболочки кабеля в соответствии с местным климатом и опасностями окружающей среды.
Спрос на оптоволокно продолжает расти благодаря расширению 5G, FTTH и интеллектуальной инфраструктуры. Выбор немного большего количества волокон сегодня может снизить затраты на замену в будущем.
Масштабируемое планирование сети поддерживает долгосрочную эффективность работы.
Надежные производители проводят испытания на растяжение, испытание на сжатие, испытание на проникновение воды и испытания на циклическое изменение температуры. Покупатели должны проверить соответствие перед покупкой.
Высокие стандарты производства напрямую влияют на долгосрочную надежность кабеля.
Сельские проекты широкополосной связи часто включают в себя большие пролеты антенн по труднопроходимой местности. Кабели рисунка 8 уменьшают сложность установки и снижают трудозатраты.
Они также ускоряют распространение широкополосной связи в недостаточно обслуживаемых сообществах.
Крупные телекоммуникационные системы требуют стабильной передачи данных с высокой пропускной способностью. Рисунок 8. Воздушные кабели поддерживают развертывание магистральной сети благодаря надежным механическим характеристикам.
Многие операторы используют их для региональных и междугородних сообщений.
Энергетические компании используют воздушные оптоволоконные сети для систем мониторинга и связи. Индустриальные парки также зависят от надежной передачи данных между объектами.
Высокая износостойкость на открытом воздухе делает кабели рисунка 8 подходящими для таких сложных условий.
В городах все чаще используются камеры наблюдения, системы мониторинга дорожного движения и интеллектуальные инфраструктурные датчики. Кабели, показанные на рисунке 8, поддерживают эти сети благодаря стабильному подключению вне помещений.
Проекты расширения широкополосной связи продолжают расти во всем мире. Поставщики телекоммуникационных услуг теперь предпочитают интегрированные кабельные решения, поскольку они сокращают время установки и трудозатраты.
Производители продолжают разрабатывать более легкие материалы, не жертвуя при этом прочностью на разрыв. Улучшенная конструкция кабеля снижает нагрузку на опору, сохраняя при этом долговечность.
Инфраструктура 5G и умного города требует большего количества волокон. Будущие воздушные кабели, вероятно, будут поддерживать большую пропускную способность при меньшем диаметре кабеля.
Операторы все больше внимания уделяют долгосрочной инфраструктуре. Прочные материалы для наружного применения помогают сократить частоту технического обслуживания и затраты на замену с течением времени.
Примечание. Устойчивые кабельные системы помогают поставщикам телекоммуникационных услуг сократить общие эксплуатационные расходы на протяжении жизненного цикла сети.
Самонесущий волоконно-оптический кабель (рис. 8) обеспечивает более быструю установку, долговечность при использовании вне помещений и требует меньшего обслуживания по сравнению с традиционными воздушными системами. CROFC предлагает надежные оптоволоконные решения, предназначенные для телекоммуникационных, промышленных и широкополосных сетей. Ее продукты помогают операторам повысить эффективность развертывания, обеспечивая при этом долгосрочную работу вне помещений.
Ответ: Это воздушный оптоволоконный кабель со встроенным проводом для установки на опоре.
Ответ: Это сокращает трудозатраты, ускоряет развертывание и повышает долговечность на открытом воздухе.
А: Да. Он поддерживает большие пролеты и снижает сложность установки.
А: Да. Они хорошо работают в существующих системах передачи сообщений.
А: Да. Он использует защиту от ультрафиолета и воды.
Ответ: Кабель рисунка 8 обычно снижает затраты на техническое обслуживание и рабочую силу.
